2026-08-26 23:38:49 分类：商机
滚道上的暗坑
去年初秋的一个下午，我正在茶水房蹲着想偷摸抽根烟，质检老李踹门进来，烟都给我震掉了。
“这批风电滚道全凉了，客户退回来了。”
我当时心里一沉，跟他去探伤室看。
风电轴承滚道磨削烧伤裂纹探伤图
磁粉挂上，黑紫色的细裂纹沿着滚道走，跟蜘蛛网似的。客户那边装机三个月，三台机组掉了两台保持架，追根溯源就是滚道表层的磨削烧伤，隐裂慢慢扩，最后爆了。
那批货小两百万，直接打废回炉。谁能想到，就是那看不见摸不着的一点温度变化，捅了这么大的娄子。
藏在参数里的门道
很多年轻小孩说，磨削烧伤不就是太热了烧的吗？话是这么说，这里头的道道多了去了。
磨削的时候，磨粒切削工件，瞬间的温度能冲到1200℃，我们常用的GCr15轴承钢，回火温度才560℃，超过这个温度，表层硬度直接掉一半都不止。
更坑的是，这个高温只停在工件表层不到0.1mm的地方，普通乳化液喷上去，根本渗不到切削区，等你磨完了，表层已经变质了。
现在行业里主流两条技术路线。
一条是缓进给大吃刀，出活得快，吃刀量大，磨粒锋利的时候效率能拉满，就是温度容易冲顶，烧伤概率至少比另一条路线高两倍。
另一条是高速低进给，细磨慢走，温度升不起来，烧伤少，就是单位时间产出少一半，电费人工都涨。
说实话，行业内通常不说但实际在做的妥协是什么？
十家里有八家，还是选缓进给大吃刀，然后偷偷降个10%的转速，多留个0.03mm的余量，后续用砂带抛一遍，既能保住产能，又能把大部分表层变质层抛掉，至于那一点点漏网的，就看抽检运气了。对吧？你要真按最优工艺来，价格就得涨20%，客户根本不买账，你不做有的是人抢。
不同行当不同规矩
不同地方用的东西，对磨削烧伤的容忍度差得十万八千里。
就说风电轴承，那玩意儿装在几十米上百米的塔架上，坏一次换个轴承几十万，还得吊机停产，人家对烧伤是零容忍。我们那次出事之后，就是因为抢订单把进给调快了20%，本来工艺定的每分钟进给8mm，我们改成10mm，看着差不了多少，烧伤率直接从3%蹦到28%，刚好抽检那几根没抽到，就出了门。后来改回原工艺，每根多花14分钟，合格率直接回到99.5%，成本涨了，但是再也没出过退货。
另一个场景是商用车的发动机曲轴，这个东西要求不一样，大批量流水线，一分钟就得出好几根，不可能像风电那样慢慢磨。之前我们给国内龙头商用车厂做曲轴加工，原来用的普通棕刚玉砂轮，烧伤率稳定在11%左右，每一百根就得挑出11根报废，成本扛不住。后来换了国产陶瓷结合剂CBN砂轮，砂轮价格贵了三倍，但是线速度能提到120m/s，吃刀稳，温度上不去，烧伤率直接降到0.2%，算下来总成本反而降了两个点。不过话说回来，我们还是偷偷留了0.02mm的抛光余量，就是怕万一，这个也没人会写在工艺卡上。

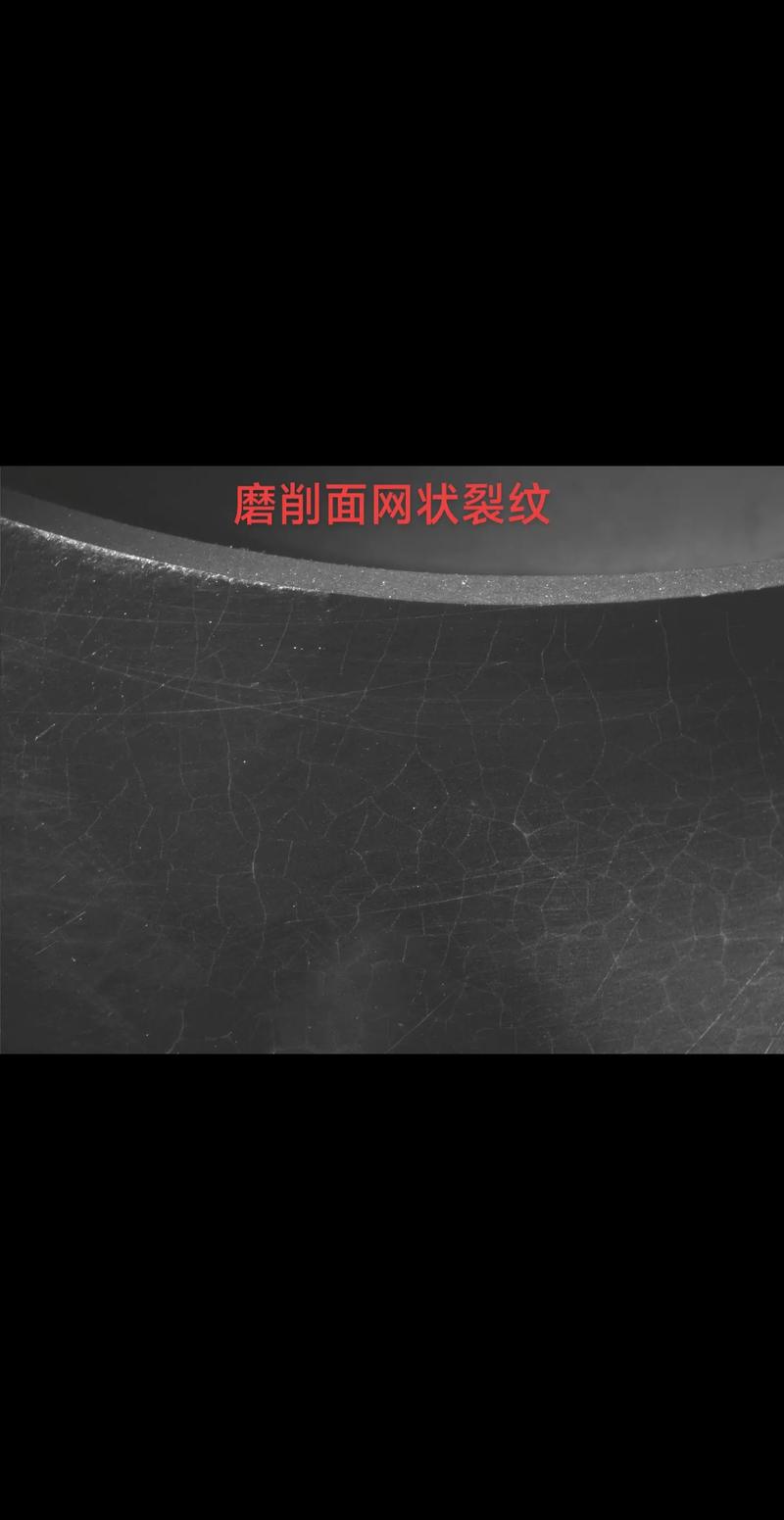

汽车曲轴轴颈磨削烧伤金相检测图
新瓶还装着旧酒
新瓶还装着旧酒
现在都搞智能制造，什么声发射在线测烧伤，听起来挺玄乎，确实能把大部分烧伤拦在厂里。原来进口CBN砂轮一片要三四万，现在国内做的性能差不了5%，价格直接砍半，进口替代做得确实不错。
但是有个行业内不愿公开的难题，没人愿意大声说。
现在我们国家的磨削烧伤检测标准，还是几十年前的酸浸蚀法，只能查出已经出了明显变质层的重度烧伤，那种硬度降了一点，还没出裂纹的轻度烧伤，根本查不出来。轻度烧伤对普通小零件没啥，但是对风电轴承、高铁车轴这种要跑十几二十年的重载零件，就是埋在里面的定时炸弹。
标准没要求做全检的巴克豪森检测，很多厂为了省几十万的设备钱，就算有设备也不开，抽检意思一下就完了，风险全留给下游和终端用户。这个烂摊子，不知道什么时候能改。
干了二十年磨削，我总结出来的土经验就是：磨削烧伤这事儿，三分靠设备七分靠手感，水冷不到位，神仙也白费。
很多人上来就堆好设备好砂轮，磨之前连砂轮静平衡都懒得调，喷嘴歪了也不掰，冷却液浓度不够了也不加，那不烧才怪。
现在好多新厂都上了全自动化，连专职磨工都不配了，谁还摸这个手感？你们车间，遇过那种看起来全合格，转头就在客户那边爆雷的磨削烧伤事故吗？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老工程师聊磨削烧伤：车间里藏了二十年的暗坑
文章链接：https://www.yxqcspc.com/14226/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
