2026-08-27 03:13:50 分类：商机
去年深冬的一个早上，门卫给我打电话，说院门口蹲了个穿棉大衣的，拖了个大工件，要见我。
我出去一看，是合作十年的热轧厂老周，脚边扔了半盒抽完的烟蒂，脸冻得发紫。
他那根4米多的支承辊，轴颈磨了2.8mm，偏磨超差，整根辊子报废。买新的28万，返厂换轴头要8万，他磨不起这个钱。
之前我们一直用氩弧焊堆焊救这种活，那次我提议，试试刚上的新家伙——激光熔覆。
说人话的激光熔覆，没那么玄乎
说白了就是拿激光当焊枪，把合金粉一层一层融在你要补的地方，粘得比普通堆焊牢多了。
很多新手上来就背参数，我给你说三个我天天调的数，比课本好用。
我们做常温修复的工件，常用的激光功率大多在2000W到6000W，送粉速率一般卡在8g每分钟到15g每分钟，单次堆的厚度大多控制在0.3mm到1mm，太厚准出问题。
现在主流分两条路，同步送粉和预置铺粉。
同步送粉就是一边出粉一边出激光，效率高，材料利用率能到八成以上，就是拐角地方容易堆多，后续要多磨半小时。
预置铺粉是提前把粉铺在待修面上，精度好，适合小尺寸的精密零件，但是材料利用率连一半都不到，还容易裹进去气孔，成本直接翻一倍。
说实话，行业内都不说破这事，嘴上吹预置铺粉精度高，实际接批量修复单，全用同步送粉。哪怕多磨十分钟，成本也降得下来，没人跟钱过不去对吧？这就是大家都在做的妥协。
机加工车间激光熔覆修复轧辊现场图
换做是你，你也这么选。
不过话说回来，不同行业的活，要求差得真能气死刚上手的新手。
不同场景的要求，差得不是一星半点
就说老周那根支承辊，热轧厂的活，工况是啥？天天扛几千吨的压力，转起来温度能到两百度，还要抗磨抗冲击。
我们当时选的是镍基加15%碳化钨的合金粉，熔完做了去应力退火，最后精车到公差0.02mm以内，总共收了老周一万八。
去年年底老周过来喝酒，说那根辊子用到现在，轴颈磨损才0.08mm，还能再用两年，省了快26万，这就是激光熔覆的好处。
另一个场景是煤矿的液压支架活塞杆。我上个月刚给一个矿上做了五十根。
煤矿井下全是煤泥水，腐蚀性强，活塞杆来回动还天天被煤渣划，之前都用镀铬，现在环保不让搞，而且镀铬层用一年就掉，还容易磨坏密封。
这个场景就不用高硬度碳化钨了，要的是耐腐抗划伤，我们用的就是低硬度的铁基不锈钢合金粉，熔完抛光出来，表面光洁度能到Ra0.8，成本比镀铬高不到两成，寿命至少三倍。
上个月矿上来拉货，说三年前做的第一批，现在还没一个出问题的。

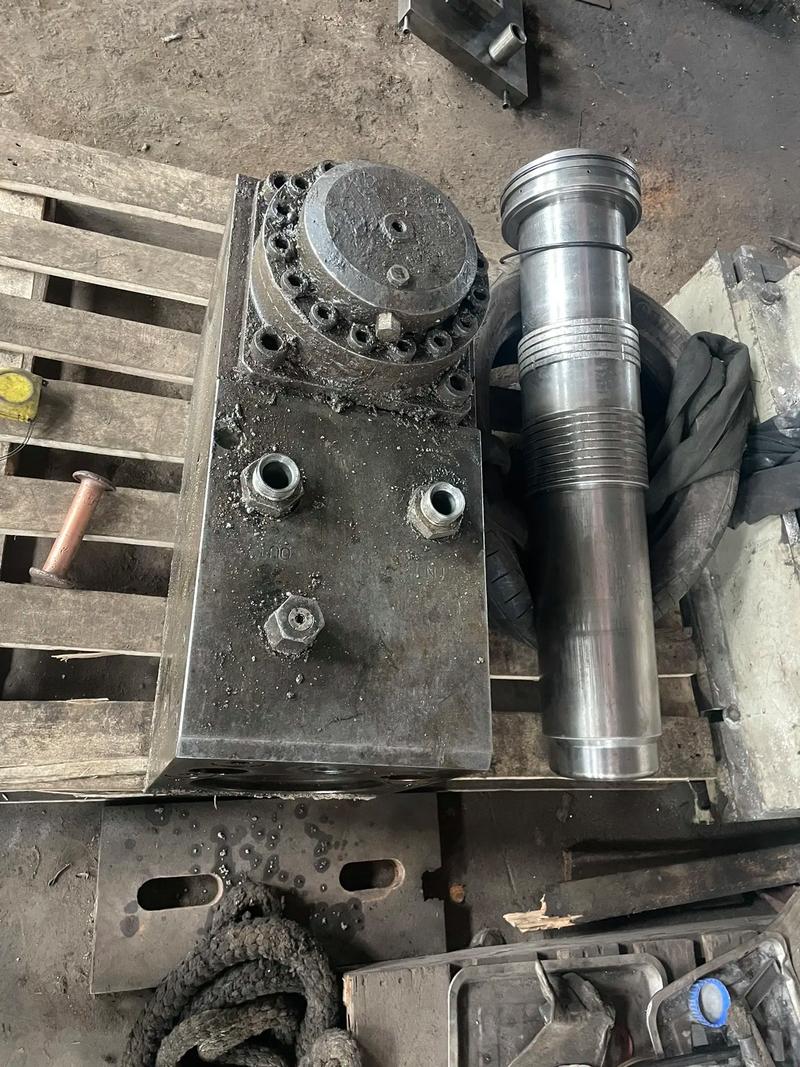

激光熔覆修复后煤矿液压活塞杆成品图
现在激光熔覆火得一塌糊涂，大大小小的厂都上设备，都说自己能做。
可这事远没有外面吹得那么好做。
风口上的技术，藏着行业不愿说的暗礁
风口上的技术，藏着行业不愿说的暗礁
好的方面是真的，之前高端熔覆设备全靠进口，一台要四百多万，现在国产设备做得稳了，核心部件全换国产，一百万就能拿下，性能差不了10%，这不就是实实在在的进口替代嘛。
而且现在跟机器人结合，自动找正路径，一个工人能看两台设备，比之前省太多人工，旧件能修复就不重做，省下的材料都是钱，符合绿色制造的要求。
但是有个问题，行业没人愿意公开说。
就是大尺寸工件厚层熔覆的微应力开裂。你做完探伤，表面好好的，硬度合格，结合强度也达标，符合现有的国家标准，可客户用个一年半载，熔覆层突然掉一块，全怪你技术不行。
实际上呢，现在的标准只要求测表面硬度和结合强度，根本没要求检测内部的微裂纹，大工件熔覆完应力释放不充分，冷却的时候就已经长出小裂纹了，只是没露出来而已。
小厂打价格战，都不做去应力回火，做完就发货，价格能比正经做的低三分之一，出了问题全让整个行业背锅。
我天天在车间转，跟徒弟说的最多的一句话就是：“熔覆先摸料，后调光，不急着往下堆”。
啥意思？你得先摸清楚原工件是什么材质，之前做没做过热处理，热膨胀系数是多少，再调激光功率和走刀速度，别上来就铺粉熔，急于求成准出问题。
干了二十年机加工，我最深的感受就是，任何新技术，最后都得落到实操的细节里，不是堆几个漂亮参数就能做好的。
你们在做激光熔覆的时候，遇见过最离谱的问题是什么？出来唠两句。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：车间摸20年：我见过的激光熔覆，不是论文里那回事
文章链接：https://www.yxqcspc.com/14238/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
