三年前夏天，一个做商用车配套的客户冲进车间，把半根断半轴砸在我办公桌上。
“三万五千公里，就断了。你们自己看。”
我们拆了探伤，没有沙眼，没有偏芯，热处理硬度也完全达标。
最后翻工序记录，才发现喷丸那道工序，新上来的班长为了赶产能，偷偷把丸料流量调小了三分之一。
好多外行觉得喷丸就是打完除锈，走个过场。那一次差点把我们厂的招牌砸了。
你以为是打脏，其实是给金属“压筋骨”
说白了，喷丸强化不是清理，是给零件改脾气。
拿无数高速运动的小丸粒往零件表面砸，把表层金属砸出塑性变形，留下一层残余压应力。零件干活的时候受的拉应力，得先把这层压应力抵消完，才能伤到零件本体，自然就不容易断。
给你说几个实打实的数，工业常用的丸粒直径在0.2mm到1.2mm之间，做好了的压应力层深度在150μm到300μm之间，工艺对的话，零件疲劳寿命能提高至少10倍。
现在主流分两条技术路线，气动喷丸和离心抛丸。
气动喷丸靠压缩空气吹丸，能怼进犄角旮旯，复杂形状的零件也能打匀，就是效率低，电费贵，做批量订单成本高。
离心抛丸靠叶轮甩丸子，速度快，批量生产一小时能出上百件，成本只有气动的三分之一，就是死角打不到，复杂内腔根本碰不着。
说实话，行业内有个不说但都在做的妥协。很多批量订单，图纸明明白白要求气动喷丸，中小厂偷偷换成离心抛丸，只要表面覆盖率能过进厂检测，客户根本不会掏大价钱测残余压应力，反正短时间断不了，等出问题都过了质保期了。
不同行当，喷丸的规矩天差地别
风电主轴的螺栓孔，你得够深的压应力。
我前年给内蒙一个风场做返修，原来的厂家喷丸强度只有0.3mmA，螺栓孔用四年就裂。
风电塔架动不动就要转二三十年，时时刻刻受交变风载，压应力层不够深，晃两三年就出裂纹。我们给改成0.6mmA强度，用锆陶瓷丸打，打完压应力层深接近300μm，到现在快五年了，没回来找过。
换做骨科植入物，要求就完全不一样。

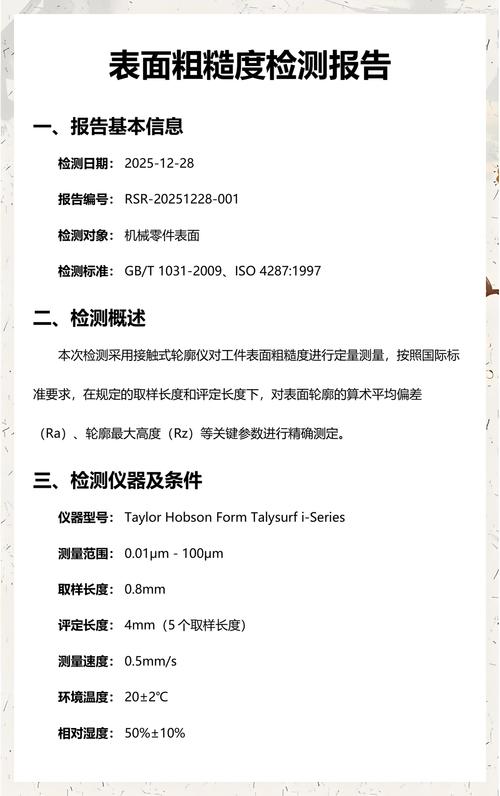

钛合金髋关节柄，要和人骨长在一起，表面粗糙度得卡在1.5μm到2.5μm之间，不能有一丝铁污染，还得有压应力提高长期使用的疲劳强度。
之前东莞有个小厂，图便宜用普通铸钢丸喷，结果表面残留了铁屑，病人植入两年就过敏发炎，整批召回，亏了小一千万。错一点都没命。
新风口下藏着没人愿意说的坑
现在进口替代做得挺好，原来高端陶瓷丸都是德国日本进口，现在国内几家大厂做出来的质量不差，价格降了快三分之一，我们厂去年全换成国产的了，用着没毛病。
绿色制造这边，水喷丸现在也普及开了，没有粉尘，车间工人不用戴厚重的防尘口罩，对身体好太多。
不过话说回来，有个坑全行业都捂着不说。
现在国内的喷丸质量标准，只要求测喷丸强度和表面覆盖率，根本不要求测残余压应力的深度和分布。
很多厂做出来的活，强度够，覆盖率100%，完全符合国家标准，可实际上压应力只渗透到零件表皮几十微米，根本起不到作用，用个三五年照样断。
出了问题你去查，人家各项指标都符合标准，你说理都没地方说。这就是标准滞后拖出来的风险，短时间估计改不了。
我们厂自己额外加了残余应力抽检，每批次抽三个，不敢省这个钱，出事赔不起。
我天天在车间转，摸过的喷丸零件没有十万也有八万了。
我常跟徒弟说，“喷丸喷丸，机器是死的，手是活的”。
你仪器打的报告再漂亮，不如拿对比样板摸一下，偷减参数打出来的活，表面丸痕不对，一摸就露馅。
你们车间有没有遇到过喷丸工序偷懒出的怪事？不妨出来聊聊。
