2026-08-27 06:12:49 分类：商机
上周三刚换好工服，质检小李就抱着个皱纸箱撞进我班组。
箱子一放，堆出来十多件铝制无人机机臂，全是客户退回来的。
我捏起一件看，边缘掉了一小块氧化膜，顺着掉渣的地方裂了一道两公分的口子。
客户说飞出去一万米高空，风一吹直接断了，差点砸到人。
铝料没问题，车床吃刀量也对，问题出在哪？出在阳极氧化。
没摸过槽液的人，永远不懂阳极氧化的坑
很多人以为阳极氧化就是把铝件往槽里一泡，通上电就完事。
哪有这么简单。
原理说穿了就是让铝表面自己长出一层氧化铝膜，这层膜比人工镀上去的结实，还能上色耐磨。
但参数差一点，结果天差地别。
就说普通硫酸阳极氧化，槽液温度必须稳在18℃到22℃，我刚学徒那会，夏天制冷机坏了，温度冲到27℃，整批货的膜层脆得像锅巴，一弯就碎。
普通氧化的电流密度要控制在1-1.5A/dm²，高一点膜层就会粉化，低一点厚度不够。
现在市面上主流的就是普通硫酸氧化和硬质阳极氧化两种。
客户要耐磨耐腐蚀，一般都会指定硬质氧化，要求膜厚最少50微米对吧？
不过话说回来，行业内有个不说的妥协。
硬质氧化电费贵，槽液成本高，很多小厂接了低价单，怎么干？
膜厚只做要求的一半，二十五微米凑活，然后封孔的时候加进去重金属盐，测硬度的时候刚好能达标，蒙过检测仪没问题，实际用个大半年就磨穿掉皮。
你说坑不坑？
机械车间铝件阳极氧化槽生产现场
不同行业的要求，差得能隔一座山
我做了20年，阳极氧化用的地方五花八门，要求完全不一样。
就说去年本地那个做高端直播支架的客户来找我。
人家要求氧化后的黑色外壳，色差ΔE不能超过0.5，差一点都不行。
为什么？直播补光都是冷强光，一点偏色在镜头里明明白白，客户卖几千块一个支架，就是卖这个质感。
那批货我盯了三天槽，每两个小时测一次槽液浓度，最后整批货色差只在0.3以内，客户后来所有单都放我这做。
另一个案例是上个月新能源汽车厂送过来的电池包铝托盘。
人家要求完全不一样。
盐雾测试要过1000小时，但是封孔不能封太密。
为什么？因为电池工作要散热，封孔太密，膜层孔隙堵死，散热性能降10%，夏天跑高速容易出问题。
要耐腐蚀还要留孔隙，这就得调电流和封孔时间，跟做直播支架的工艺完全反着来。
很多新手搞不懂，拿着同一个工艺参数做所有货，不出问题才怪。

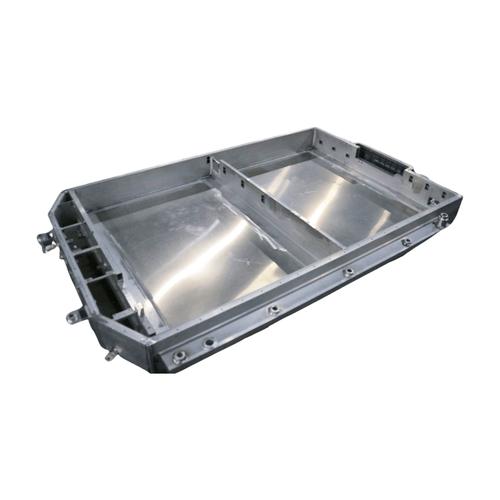

阳极氧化处理后新能源汽车铝托盘成品
行业升级的背后，藏着看不见的暗礁
行业升级的背后，藏着看不见的暗礁
这两年都喊绿色制造，原来常用的镍封孔污染大，现在都要求换无镍封孔。
说实话，无镍封孔确实环保，但是目前的技术，同等厚度下，无镍封孔的耐腐蚀性能比有镍封孔差三分之一还多。
这个事很多厂不会明着跟客户说，客户只看检测报告，检测只测厚度硬度，不测长时间老化，等两三年后出问题，找谁去？
还有个更头疼的事，标准滞后。
现在我们用的阳极氧化国标还是十几年前的，那时候哪有这么多新能源、无人机、半导体的应用？
就说动力电池集流体的铝箔阳极氧化，国标里根本没有对应的性能指标，客户随便拿个旧标准来卡你，合格的也能给你判成不合格，出了问题全是加工厂背锅，这个苦跟谁说去？
进口替代现在也喊得凶，很多国产阳极氧化药水其实已经做得不错了，但是高端客户只认进口药水，哪怕你性能一模一样，也不认，这里面的门槛，不是一时半会能打破的。
昨天我蹲在氧化槽边上抽烟，徒弟跟我整理那批退回来的货，问我干了二十年最大的经验是什么。
我跟他说，“阳极氧化，三分配药，七分盯槽”。
什么意思？参数给你写得明明白白，你不盯着槽液温度，不看着电流变化，偷一点懒，就能出一整箱废件。
书上写的都是死的，槽里的液是活的。
你们干这行有没有遇过，所有参数都卡着标准来，出来的货就是不合格的怪事？欢迎唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：车间20年老师傅聊阳极氧化：那些书上没写的实操门道
文章链接：https://www.yxqcspc.com/14248/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
