真出事才懂：粗糙度比对不是凑数走流程

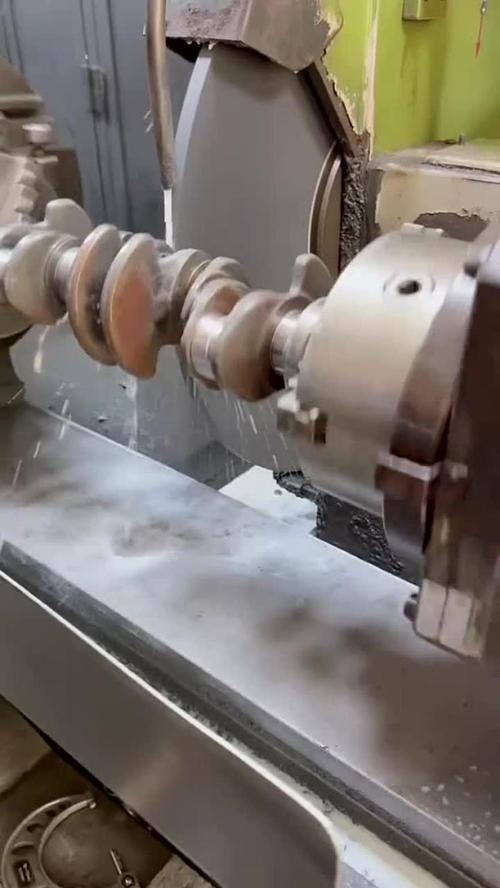

上周三早会，质检李姐抱着个退回的四缸曲轴摔在桌上。
吉林那边主机厂刚发回来的，三千公里就抱轴，拆开轴瓦拉得一道一道，全是硬伤。
化验碳含量，没问题。打淬火硬度，也符合要求。折腾一上午，最后拿样块重新比对才发现问题。
磨工小李图省事，拿主轴颈的Ra1.6样块去比对连杆轴颈了。连杆轴颈要求Ra0.8啊，差了整整一级。
就差这么一级，几十万的货全废，还赔了人家主机厂的停线损失。
你说冤不冤？
很多干了十来年的工人，都觉得粗糙度比对就是走个过场。拿样块蹭一蹭，对着光看一眼，差不多就过了。
真出了事才明白，这一步错了，前面全白干。
掰扯明白：两种比对路子的潜规则
说实话，现在车间里主流就两种比对路子。
一种就是传统的样块比对，分触觉和视觉，工人拿工件往样块上一蹭，靠手摸、眼瞅对比纹路。另一种是便携式粗糙度仪直接测，出数字，看着准。
我干了二十多年，说点实打实的优劣。
样块便宜啊，一块符合国标的Ra0.8样块，国产的才85块钱，进口的要380块，差了四倍还多。国标允许样块本身的偏差是12%，正常用其实足够。
优点是快，蹲在机床边上就能比对，不用开机不用等，随手就做完了。缺点就是吃经验，新手摸Ra0.8和Ra1.6都摸不出差别，差一倍都感觉不出来。
仪器准，数字说话，新手也能用。但是一台便携式的小两万，放车间里天天沾油沾水，摔一次传感器就废，修一次大几千。
不过话说回来，行业内通常不说但实际在做的妥协，我也说给你听。
国标要求粗糙度样块每年送计量院校准一次对吧？你去问问，一百家工厂里，有九十家的样块从买回来就没校过。用五六年的都大把，样块本身都磨得纹路平了，比对出来能对吗？
还有赶订单的时候，只要差得不超过半个公差等级，基本上都放行了。没人会卡你那0.1的差，真卡了交不了货，老板先骂你。
不同行业差得多：别拿通用标准套一切
我见过最懵的新人，拿同一个标准套所有工件，怎么干怎么错。
说第一个场景，液压行业的伺服阀阀芯。
前年我们给一家做工程机械液压的配套，要求阀芯粗糙度Ra0.1，一开始工人图省事儿，拿Ra0.2的样块比对，觉得手感差不多，就发走了。
结果装上去测试，漏油量超了设计要求三倍，直接全退回来。后来重新磨，比对的时候卡到Ra0.05到Ra0.1之间才合格。
为什么？伺服阀阀芯和阀套的配合间隙才2微米啊，粗糙度差0.1，漏油量就能差好几倍，一点都蒙混不了。
再说第二个场景，风电行业的兆瓦级轴承滚道。
去年给金风做偏航轴承，要求滚道粗糙度Ra1.6，我们技术部说要不干脆磨到Ra0.8，质量更好，客户肯定喜欢。
结果客户驻场检验直接打回来了，说不行，必须回到Ra1.2到Ra1.6之间。太光滑了反而不合格。
你猜为什么？滚道需要一点点微凸体存润滑油啊，太光滑了，跑合的时候油膜建立不起来，运转起来直接干摩擦，寿命直接少三分之一，用不了两年就点蚀报废。
你看，一个要求越光越好，一个不能太光，差得不是一点半点。比对的时候不看行业要求，拿标准死套，不出错才怪。
现在都搞智能制造了，线上自动比对的设备越来越多，国产传感器也慢慢做起来了，替代进口的也不少。价格只有进口的三分之一，精度其实也够用。
但有个行业内不愿公开的难题，我得说。现在的粗糙度比对标准，全都是针对平面、外圆这些规则面的，现在什么叶轮叶片、假体关节曲面，全是复杂异形面，根本没有对应的标准样块，连比对的基准都没有。全靠仪器测，仪器测曲面本身就有误差，出了质量纠纷，连个统一的依据都拿不出来。
标准滞后十几年，风险全扛在加工厂身上，去哪说理去？
干了二十年，我总结一句土话：宁差十个丝，别错一级糙。
尺寸差十个丝，有时候还能凑合用，粗糙度等级比对错了，那就是实打实的隐患，说不准什么时候就炸了。
对了，问问各位同行，你们车间里的粗糙度样块，上次送校是哪一年？
