2026-08-27 18:27:10 分类：商机
昨天早上刚开车间门，质检小李抱着一摞冷板冲进来。
客户退了整整32件机柜侧板。
差了不到20丝，全退。
当时车间主任脸都绿了。
就这么点差距，至于吗？
新来的大学生在旁边小声嘀咕。
只有我蹲在料堆里摸了摸折弯边，没说话。
这行干久了你就懂，折弯精度这东西，差一丝就是废品，半毛商量都没有。
藏在几丝里的技术门道
很多人以为折弯就是把板掰弯，哪有这么简单。
折弯的精度，说白了就是V槽对位准不准，压力够不够，回弹控不控得住。
普通民用钣金，要求也就±0.1mm。
医疗设备的钣金外壳，要卡密封胶条，要求直接干到±0.03mm。
航空航天的结构件，更狠，要求±0.01mm，差一根头发丝十分之一都不行。
现在主流就两条技术路线：扭轴同步折弯、电液伺服折弯。
扭轴便宜，同吨位的设备，比电液伺服能少出小一半钱，维护也简单。
但是有个天生的毛病，超过1.5米的工件，两端的精度差天生就比电液伺服大0.05mm以上，长工件根本稳不住。
电液伺服精度高，长工件也稳，就是贵，维护麻烦，一个伺服阀坏了换一下大几万。
说实话，行业内通常不说但实际都在做的妥协，我告诉你。
小厂接了高精度订单，买不起电液伺服，就用扭轴机做，做完哪儿超差了，拆开下模垫铜皮调间隙，再不济就拿橡皮锤手工敲，凑活用。
反正很多客户也不会拿三坐标全测，抽测过了就算过。
钣金车间数控折弯机折弯精度调试现场
不同行业的要求，差出天壤之别
做通讯行业的户外5G基站机箱，我前年给运营商做过一批壳体。
要求IP67防水，拼缝不能超过0.08mm，不然下雨就漏水，整台基站直接废掉。
那批活一开始图便宜，用旧扭轴机做，十件里三件拼缝超差，全打回。
后来我们调了电液伺服机，把后挡料的步进精度锁到0.01mm，每压一块都提前测应力，最后合格率干到98%，才顺顺利利交出去。
换新能源汽车的电池托盘，要求完全不一样。
去年给国内某新势力做样件，整个托盘长2.2米，用的是12mm厚的铝合金，折弯后的整体平面度要求不能超过0.3mm。
差一点，电池模组装不进去，就算装进去了，热胀冷缩的时候容易裂，直接出安全问题。
我们当时为了卡这个精度，把下模的V槽每加工100件就磨一次，每天早上开工先调三次机，车间温度变了就重调，折腾了半个月才交出合格样件。

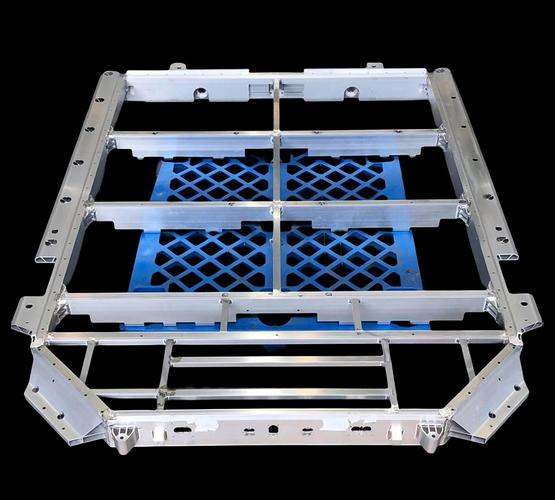

高精度折弯加工完成的新能源汽车电池托盘
进口替代风口下，藏着没人愿意说的暗礁
进口替代风口下，藏着没人愿意说的暗礁
现在国产折弯机起来了，都喊着精度赶上进口了，确实，静态精度测起来，跟进口大牌没差多少。
但是有个行业内不愿公开的难题，就是热变形。
普通车间，早上开门温度18度，下午太阳晒了床身，能到32度，10米长的床身，热胀冷缩就能伸出去0.1mm多。
你早上调好的精度，下午做活就超差，找谁说理去？
现在国内的折弯精度标准，全是按20度室温标定，哪有几个小厂能开得起恒温车间？
标准滞后带来的风险就是，你买设备的时候看参数全合格，实际用起来根本达不到宣传的精度，找厂家人家说你使用环境不对，你打官司都没依据。
不过话说回来，现在搞绿色制造，都流行用超薄高强度钢，回弹量比普通低碳钢大两倍多，很多厂家宣传的时候不说这个，真拿到活才知道，调机调三天，合格率上不去，亏到姥姥家。
我干了22年折弯，天天跟这几丝精度较劲，总结出来一句土话：“三分调机七分料，还有一分靠手瞟”。
再好的设备，料的内应力没消除，你怎么调都白搭。
料放平了，调机对了，下料的时候多瞟一眼变形，比什么精密仪器都管用。
话说回来，你们车间为了卡那几丝折弯精度，有没有用过什么奇奇怪怪的土办法？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：折弯精度：车间里藏了20年的隐形门道
文章链接：https://www.yxqcspc.com/14288/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
