上个月刚上班，就撞上一场扯皮。 南方客户退回来一台全自动封口机，说开机刚满三个月，就频繁撞刀，封出来的袋歪得不能看，要求全额赔款。 我们拆了整整一下午，轴承换了，顶杆换了，间隙调了又调，还是不对。

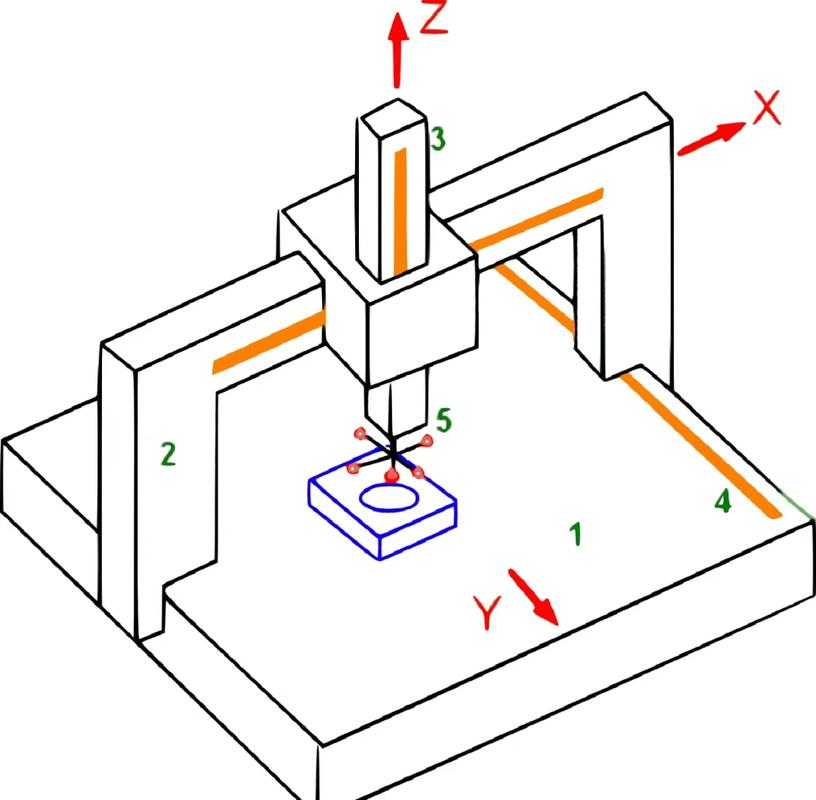

最后我把凸轮拆下来，架到三坐标上一测。 倒吸一口凉气。 轮廓升程段差了0.03毫米，刚好超了公差。
谁能想到差0.03毫米能毁一台设备
好多刚入行的小伙子觉得，凸轮不就是个带曲线的轮子？轮廓画对不就行了？ 说实话，真不是这么回事。 凸轮轮廓就是凸轮的“灵魂”，从动件什么时候动，动多快，停多久，全靠轮廓的曲率推着走，半毫米差都能出大事，更别说0.03了。
给你说三个硬指标，这都是我磨了上千个凸轮摸出来的规矩。 一般工业用的中高速凸轮，升程角公差必须卡在±0.015毫米以内，回程的过渡圆角半径绝对不能小于2毫米，表面粗糙度必须降到Ra0.8微米以下，缺一个都别想用好。

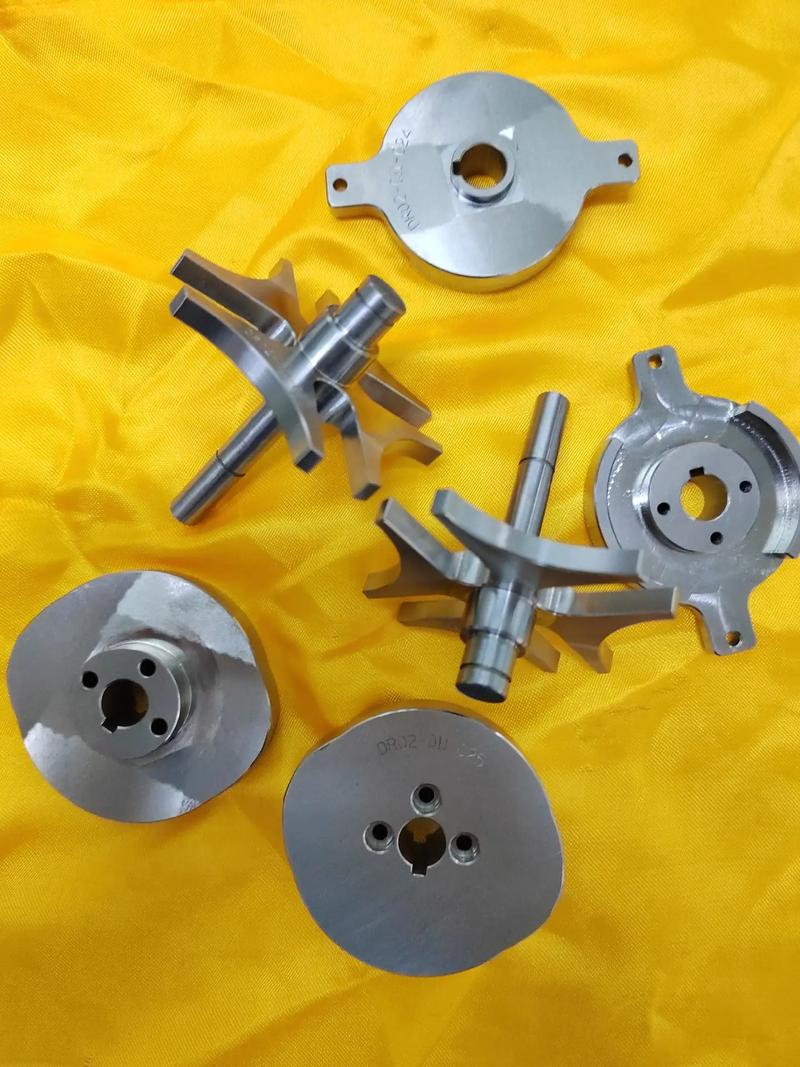

现在做凸轮轮廓主要两条路，一条是成型磨削，一条是数控铣直接成型。 磨削的精度高，表面光洁，耐磨，就是加工复杂轮廓得专门做靠模，小批量的话成本能比铣的贵三倍，交期还得拖半个月。 数控铣就快多了，只要有程序，什么形状都能做，成本低，交期快，就是高速运转的时候容易抖，轮廓接刀痕藏着，用不了多久就磨偏。
不过话说回来，行业内有个不说破的妥协。 好多做低端设备的厂家，名义上给你配的是磨削凸轮，实际就是数控铣完拿砂纸抛个光，就当磨削件卖了。 只要客户不是一天二十四小时连轴转，三五年出不了大问题，真出问题也过了质保期，没人追着扯。 蒙得过就蒙，蒙不过再说，对吧？
不同行当的凸轮，要求差得能隔一座山
我干过的凸轮，从缝纫机到盾构机，小的能攥手里，大的快半吨重，要求天差地别。
前几年山东有个织厂找过来，说他们换了一批便宜的开口凸轮，不到半年，织出来的布全是错纹，整批坯布报废，赔了小一百万。 拆开一看，就是凸轮轮廓的远休止段磨掉了0.1毫米。 喷水织机的开口凸轮，一分钟要转1200转，每一次开口的位置差一根头发丝，布纹就错了。 这个场景要的就是稳，轮廓差一丝都不行。
去年给新能源行业做堆装机的朋友改凸轮，他那个设备压燃料电池膜电极，压出来的电堆良率一直上不去，寿命比进口的差三分之一。 我拿他原来的凸轮测了一遍，轮廓推程段是斜直线，速度突变，压下去的时候冲击力差了一倍，膜电极受力不均，当然容易坏。 我把推程段改成五次多项式过渡，缓了缓曲率，改完之后，良率直接从72%涨到94%，对方乐得直接给我送了两斤好茶。 这个场景要的就是匀，速度不能有一点突变，差一点性能就掉一大截。
进口替代背后藏着的坑
这两年进口替代火，原来高端凸轮全买德国日本的，现在都转来找国内做。 说实话，我们加工精度早就跟上了，三坐标、五轴磨床，不比国外差，能做出来一模一样的轮廓。 但是有个坑，行业里没人愿意公开说。
我们国家现行的凸轮轮廓公差标准，还是二十多年前定的。 标准里只要求检查几个点的升程公差，不要求整个轮廓的曲率变化率公差。 什么意思？就是你测几个点，升程都对，但是整个曲线歪歪扭扭，曲率突然变向，照样合格。 这种凸轮，刚装上没问题，跑合三五个月，应力集中的地方就磨坏了，谁用谁倒霉。
还有绿色制造现在要求降低凸轮磨削的吃刀量，减少材料浪费，渗碳层也要求做薄一点，降低能耗，但是薄了耐磨度就下降，怎么平衡？ 现在全靠各个厂自己的经验，没有统一标准，新手很容易掉坑里。
我干了二十年钳工磨凸轮，总结出来一句土话：宁让公差紧一分，不让轮廓弯一寸。 图纸上的数是死的，加工的时候手感比图纸重要，多测一遍整个轮廓，比只测那几个合格点有用多了。
你们有没有碰过那种，所有检测点都合格，就是用不住的凸轮？ 不妨停下来唠两句。
