磨坏的那批转子，把我问住了

上周三班连夜赶的24根新能源电机转子，客户全退回来了。外圆磨完的圆度，超差0.008mm。整整超了一倍多。主任把图纸拍我脸上，说老陈你干了二十年，你给我说出个道道。小王蹲在废料堆抽烟，说机床我校了三回，砂轮也动平衡了，怎么就不合格？我把报废的转子拆下来，摸了摸内孔，又摇了摇原来用的旧芯轴，心里有数了。就是芯轴胀紧出了问题。

芯轴胀紧那点事儿，外人不知道

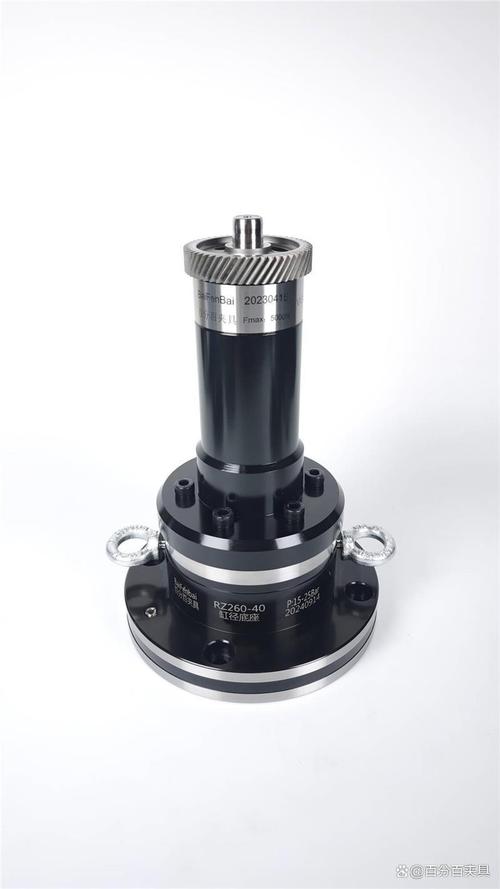

很多小年轻刚进车间，总觉得芯轴就是个撑住工件的棍子，有什么技术含量？其实不然。芯轴胀紧的核心，就是让芯轴和工件内孔完全贴合，没有一丝间隙。间隙从哪来？加工总有公差对吧？你芯轴做的再准，也不可能刚好跟内孔一样大。所以就得胀。现在主流就两条路，锥面机械胀紧和液压胀紧。机械胀紧就是一根带锥度的芯轴，外头套个开缝的胀套，拉锥面的时候，胀套就往外涨，撑住内孔。液压胀紧就是芯轴本体开个油腔，打高压油让芯轴壁变形涨开，贴合内孔。说实话，两者各有优劣。机械胀紧成本低，速度快，用完一松螺母就拆，适合大批量。但它的胀紧力不均匀，靠近锥头的地方劲大，末端劲小，精度天生差一点。液压胀紧劲匀，精度高，高精度磨削要求下芯轴胀紧后的径向跳动必须控制在0.003mm以内，液压轻松做到。但是液压容易漏油，密封半年就得换，一根液压胀紧芯轴的价格是机械的三倍还多。行业内通常不说但实际在做的妥协是什么？很多厂家对外宣传全用液压胀紧，其实转头给大批量订单就换机械胀紧。把精度要求从0.002mm放宽到0.005mm，只要在客户公差范围内就行，换回来的是一天多出三分之一的货，维修成本降一半。我见过太多厂这么干，说白了，都是给成本逼的。还有几个参数我告诉你，都是实操摸出来的。常规液压胀紧芯轴的保压稳定性，我们要求8小时压力降不超过0.5MPa，超出这个数，密封就该换了。锥面机械胀紧的锥度，大部分时候选1:20，太陡了容易过胀，太缓了胀力不够，就这个比例刚好。

不同行业的胀紧，完全不是一码事

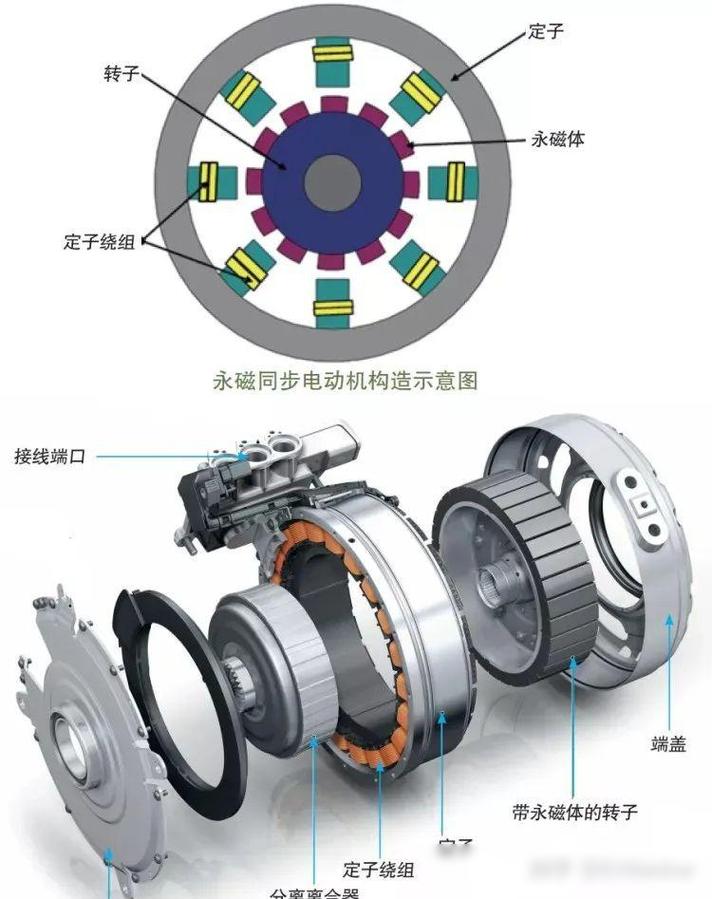

我干了二十年，见过芯轴胀紧用在各种奇奇怪怪的地方，要求差得十万八千里。就说新能源汽车的电机转子加工。上个月给某新势力做转子外圆磨削，客户要求动平衡精度G2.5，原来供应商用的普通芯轴胀紧，做出来的转子三分之一动平衡超差。为什么？转子是叠片压的，内孔有一点点不圆，普通胀紧芯轴胀的时候，把内孔给憋变形了，外圆磨的再好，转起来还是晃。后来我们给改了分段液压胀紧，每一段胀力均匀控制，出来的转子合格率直接从61%跳到97%。

再说说印刷机的胶辊加工。前年有个做胶辊的客户找过来，说他们磨胶辊外圆，粗糙度总是达不到Ra0.8，一吃刀就颤。原来他们一直用两端顶尖顶着加工，胶辊的芯管是空心的，顶尖顶的劲小了晃，劲大了把芯管顶变形。后来换了通长芯轴胀紧，从内孔整个撑住，吃刀量加大一倍都不颤，粗糙度一次就合格。说白了，什么场景用什么胀紧，没有万能的芯轴。

进口替代是好事，坑也不少

前几年，高精度的胀紧芯轴都得买德国的，一根十几二十万，坏了换个密封都得等三个月。这两年国内做的挺好的，不少厂做出来的芯轴，跳动也能控制到0.002mm，价格只有进口的三分之一。不少车间都换国产了，省了不少钱。不过话说回来，有个行业内不愿公开的难题，我今天说出来。现在国内没有统一的芯轴胀紧寿命测试标准。很多厂家卖芯轴，只给你说出厂精度能到多少，不说胀多少次之后精度会掉。我见过一个客户，贪便宜买了小厂的胀紧芯轴，出厂确实准，用了三千次，胀紧力掉了三分之一，磨出来的工件全不合格，找过去人家说你使用不当，不认账。原来的旧标准还是三十年以前的，根本没跟上现在高精度加工的要求，出了问题连个说理的地方都没有。这就是标准滞后带来的大坑，你买的时候不注意，用上半年就得哭。我蹲在车间机床边抽烟，跟徒弟念叨了二十年的一句话：胀紧靠匀不靠力，劲大了容易歪。别总想着胀的越紧越稳，劲太大，把工件内孔撑变形，那才是得不偿失。你们车间里用芯轴胀紧，出过什么邪门的故障？欢迎同行们唠唠。
