2026-08-30 20:28:55 分类：商机
上周三早班，我刚泡完茶走到试样间，就听见哐当一声巨响。
跑过去一看，操作台上的新切割机，锯片崩飞了半圈，把放在边儿上的不锈钢试样盒削成了两半。
操作的小伙子脸都白了，说切第三块高速钢试样，主轴突然晃得握不住把手。
这机子是三个月前老板图便宜，找了个报价比市场价低四万的小厂做的。
说白了，便宜那几万，全给你省在核心部件上了。
藏在切割精度里的门道，厂家不会主动说
很多人觉得金相切割机不就是个带锯片的切割机吗？有啥技术含量？
这话真错得离谱。
做金相分析，试样切得不对，后面磨抛、腐蚀出来的组织全错，整批产品的性能判断都歪了。
给你说三个死数，都是干了二十年攒出来的，别信厂家瞎吹。
主轴跳动不能超过0.003mm，冷却流量必须达到每分钟12L，切割后端样不平度不得超过0.02mm。
缺一个，都是不合格。
现在主流就是两条路线，手动丝杠进给和伺服自动进给。
很多小厂推手动款，说能省成本，操作灵活。
手动款确实便宜，同款配置比伺服便宜差不多三成。
但你切硬料，切得多了，丝杠磨损快，用不了半年进给就歪，切出来的样斜一块，磨抛都救不回来。
伺服的精度高，稳定性好，就是贵。
这里说个行业内通常不说但实际在做的妥协。
好多厂家打着进口伺服的旗号卖新机，其实用的是二手设备拆下来的翻新伺服，外观抛个光你根本看不出来，用个一两年就出故障，修都没地方修。
还有些厂家，机身做大做沉给你看，其实里面的铸铁根本没做时效处理，放半年自己就变形，精度全飞了。
金相切割机车间试样切割作业现场图
不同行业用，要求差出十万八千里
你说同样买切割机，汽车厂和锂电厂要求能一样？差远了。
去年山东一个做铝合金轮毂的厂子找我帮忙看问题。
他们新进了一台小厂的切割机，切轮毂的铝合金试样，每次做出来的晶粒度都不对，拉伸强度比实际低了17MPa，整批发货差点给退回来。
我去看了才发现，他们切的是7系铝合金，强度高，厂家给配的普通锯片，冷却也没跟上，切割的时候摩擦升温，试样表面晶粒受热变粗，数据全错了。
后来换了正规金相切割机厂家的带脉冲冷却的机型，配了金刚石切割片，问题直接解决。
数据差直接控制在2MPa以内。
还有一个案例是广东的磷酸铁锂正极材料厂。
他们要切极片试样做金相分析，要求不能掉粉，不能崩边。
之前用的普通切割机，切完的粉全掉进主轴缝隙里，三个月就抱轴，修一次花八千，还耽误生产。
后来找厂家定制了带侧吹风吹扫的机型，切完直接把粉吹进收集盒，根本不会进到主轴里，现在一年多了没出过大问题。

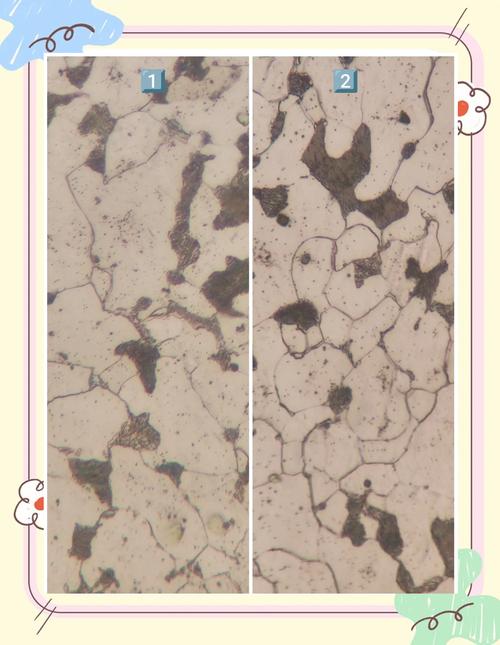

合格与不合格金相切割试样对比图
进口替代风口下，藏着好多看不见的暗礁
进口替代风口下，藏着好多看不见的暗礁
现在都喊进口替代，好多国内金相切割机厂家都跳出来说自己能替代进口了。
说实话，能真正替代进口的，掰着手指头数得过来。
大部分都是照着进口机的样子抄，外形抄得一模一样，核心部件的公差控制根本达不到。
我碰到过一个客户，花八十万买了台号称完全替代进口的机子，切出来的样精度还不如人家二十万的正经国产机子。
说个行业内不愿公开的难题吧。
现在切割低硬度高韧性材料，比如钛合金、改性塑料，不管哪家，切割的时候多少都会产生塑性形变。
大厂能把形变层控制在1μm以内，不影响后面的组织观察，小厂能做到10μm，整个表层组织都变了，你做出来的分析全是错的。
还有个标准滞后的问题，现在咱们用的金相切割机行业标准还是十多年前出的，那时候根本没有锂电、光伏这些新兴行业的特殊要求，所以好多不合格的机子也能拿到合格证，坑你没商量。
我干了二十年试样切割，现在挑机子，就认一句土话。
买机子就像找机修师傅，别看门面装得有多靓，得看切十块硬料，主轴晃不晃。
你吹得天花乱坠，我切三块样，精度都卡不住，说啥都没用。
对了，你们车间有没有碰到过那种报价低得离谱，用起来全是毛病的金相切割机？欢迎同行唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：金相切割机厂家：老工程师掏心窝说的选机经验，全是踩坑踩出来的
文章链接：https://www.yxqcspc.com/14480/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
