2026-09-01 14:07:59 分类：商机
上个月汽配客户的驻场老张，一进车间就把包装箱甩在地上。
“你自己摸，这货我没法交。”
我凑过去伸手蹭了蹭刚铣完的铝合金壳体，纹路一格一格拉手，跟村口搓衣板似的。
全车间翻了一遍，刀是刚换的进口涂层刀，工人是干了十年的老铣工，参数还是打了一百多件的熟参数。
最后频谱仪一出峰就懂了——又是铣削颤振搞的鬼。
这个幽灵到底怎么捣乱
说白了就是刀和工件一起「抖」。
刀切工件的时候受力变形，退出来变形回弹，下一刀又切到回弹的地方，来回晃，就拉出了振纹。
我干了20年，测过不下上百组参数，普通4轴立铣加工铝合金，进给1200mm/min、主轴转速8000转、吃刀量0.8mm，刚好踩在颤振稳定域的边界上，稍微换个旧刀柄，立马就振。
现在对付颤振有两条主流路线。
一条是上变刚度阻尼刀柄，靠刀柄内部的阻尼结构吸振，能把颤振幅度压掉80%以上，但缺点就是贵，一根好点的进口阻尼刀柄，顶得上三个月学徒工工资，国产的便宜三分之一，稳定性差一半都不止。
另一条就是简单粗暴，降转速降进给，把参数往稳定区里压，不用额外花钱，就是效率掉20%到30%。
行业内通常不说但实际在做的妥协，就是绝大多数中小厂，根本不会全工序换阻尼刀柄，只有最后一刀精加工才舍得拿出来用，粗加工半精加工全靠降参数凑。对外宣传都说自己全线用高端工艺，其实都是成本压的，没人愿意捅破这层窗户纸。

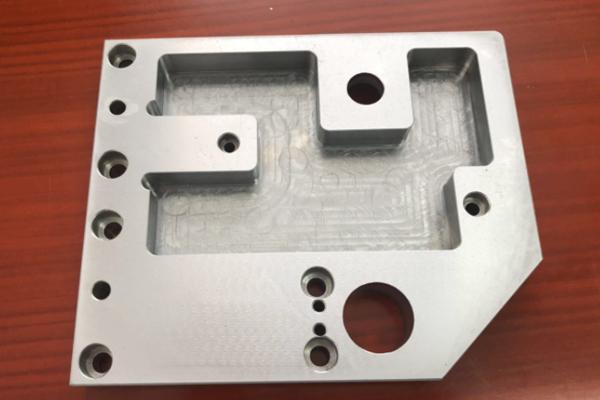

铣削颤振振纹铝合金工件实拍
不同行当，对付颤振的要求天差地别
前年给航天院所加工一批铝合金壁板，长2.6米，壁厚只有2mm，属于一压就弯的软骨头。
要求整个平面粗糙度Ra1.6，一点振纹都不能留，后续没法补焊也没法打磨，废了就是几十万打水漂。
我们一开始按常规参数开，第一件出来全是振纹，差点赔哭了。最后想了个土法子，在工件背后打了一层可拆解的环氧树脂固化支撑，把整体刚度提了三倍，再把进给从1000mm/min压到550，才勉强过关。这种场景，效率再低都得认，颤振就是红线，碰都不能碰。
隔壁做铸铁床身的厂就完全不一样。
他们粗加工拉荒，只要轮廓对，留够3mm的精加工余量就行。拉荒出来哪怕满是振纹，最后精加工一刀就带走了。
现在他们反而故意把吃刀量加到1.2mm，转速提10%，每天多出两件活，振就振一点，无所谓，省下来的都是纯利润。
说白了，要求不同，妥协的方向也不同，哪有什么万能的解决法子。

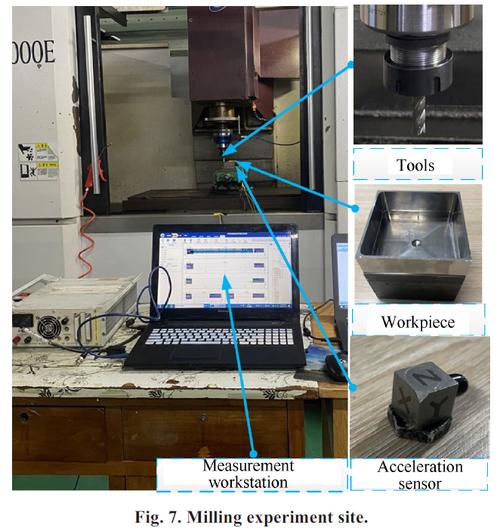

工厂实测铣削颤振稳定域曲线图
新技术来了，老问题还藏着暗礁
新技术来了，老问题还藏着暗礁
这两年国产高转速机床起来了，很多厂换了新机床，原来的老工艺直接搬过来用，反而更容易出颤振。
因为进口主轴和国产主轴的刚度曲线不一样，原来不颤的参数，换了机床刚好卡到颤振区，很多人不懂，上来就骂国产机床不行，其实是工艺没跟着调。
现在都搞智能制造，在线颤振监测、AI消颤这些概念炒的火，说实话，真用到车间里，准确率能到70%就烧高香了。车间里干扰太多，主轴发热变刚度，导轨磨几年间隙大了两个丝，刀柄磨损了，传感器出来的信号全是噪点，根本不准。
有个行业不愿公开说的难题，现在国内的铣削工艺标准里，颤振的限值都是实验室里按室温20度、全新刀柄全新机床测出来的。实际车间夏天不开空调能到35度，主轴热伸长都有0.02mm，刚度早就变了，原来不颤的参数现在就颤。标准里根本没给这些现场变量留余量，很多小厂不懂，照着标准参数开，出了问题都不知道哪错了，吃了亏也没地方说。
我干了22年铣削，天天跟这个幽灵打交道，最信的还是老钳工传下来的那句土话：宁肯少吃一口刀，别让颤振蹭一刀。
仿真做的再漂亮，不如开机前拿锤敲敲工件，听听回声，软工件多撑一道，硬工件降点进给，比什么花里胡哨的理论都管用。
你们车间有没有碰到过什么法子都试了，还是消不掉颤振的奇葩活？欢迎过来唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老工程师聊铣削颤振：车间里躲不开的幽灵，藏着没人说透的真相
文章链接：https://www.yxqcspc.com/14584/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
