2026-09-07 13:03:56 分类：商机
去年夏天，车间门口卸回来一车退件，是给盾构机做的导向导轨。
客户的质检站长蹲在地上摸导轨的侧面，烟屁股扔了一地，说：你们自己量，偏差超了0.2毫米，装机上去刀头晃，挖不了十米就得崩。
我凑过去拿千分表卡，心里咯噔一下。
质检老张在我身后嘟囔，我就说当初那批赶工期，时效没放够日子吧。
谁都没说话。这坑，我们踩过不止一回，很多同行也都踩过，就是没人愿意拎出来说透。
藏在内应力里的门道
很多新手刚进车间，觉得时效处理就是走个过场。
说白了，就是铸件铸完、钢材焊完、粗加工拉完荒，材料内部攒了一堆内应力，就像你拉橡皮筋拉久了，松开它也回不到原来的直样子。
时效处理就是提前把这股劲儿给放出来，省得你加工完卖给客户，人家用半年自己变形，来找你算账。
机械加工零件内应力变形示意图
实话讲，这里面的参数，差一点结果差十万八千里。
自然时效，最短不能少于90天，长的要放18个月，放得越久，应力放得越干净，变形越稳定。
振动时效，按规矩来是每100公斤工件振15到20分钟，工件越厚，时间得越长。
去应力退火更讲究，每100毫米壁厚要保温4小时，少一小时，内层的应力都出不来。
现在主流就是两条路：自然时效和振动时效。
自然好啊，能消掉七成以上的应力，出来的工件放十年都不会变多少形，就是太费钱了，一块大铸件放大半年，占着车间的地，压着几十万的流动资金，中小厂谁扛得住？
振动时效快，几个小时就能做完，成本只有退火的零头，还环保，缺点就是最多消掉一半应力，厚大件内部的应力根本晃不出来。
不过话说回来，行业里通常不说但实际在做的妥协，你猜是什么？
十家里有八家，赶货的时候都会缩时间。本来要求放三个月自然时效，给你放半个月就拉去加工。本来要求振20分钟，开机器晃五分钟就停，打个合格卡出货。
反正肉眼看不出问题，等变形了，大多过了质保期，找谁去？
不同行当的两样干法
我做过汽车模具，也碰过风电的大构件，不同行业对时效的要求，差得真不是一点半点。
前几年给车企做大型B柱冲压模，一套模上百万，要求总变形量不超0.05毫米。
那时候我带的徒弟赶项目，客户催着交活，他图快，本来要求振25分钟，晃了五分钟就填了合格记录。
结果呢？模具拉过去试模，前三个月没问题，第四个月导柱偏了0.08毫米，冲出来的零件圆角不对，整批零件报废，我们赔了快七十万，拉回来重新拆了做时效，折腾了一个多月才搞定。
模具这行，差一丝都不行，时效偷出来的懒，最后都是加倍赔回去。
另一个是风电的法兰，我20年去内蒙古修过一个运行十年的老风机，换下来的法兰变形超了2毫米，叶片动平衡不对，晃得塔筒都抖，差点出大事。
那个十年前的项目，按当时的国标，只要求做一次去应力退火，没要求后续的时效处理。
风电要求服役25年啊，你不提前把应力放干净，几十年慢慢变形，那不就是定时炸弹？
现在靠谱的厂做风电构件，都是粗加工完做退火，然后振动时效，最后还得放半个月自然时效，就是怕时间长了出问题。

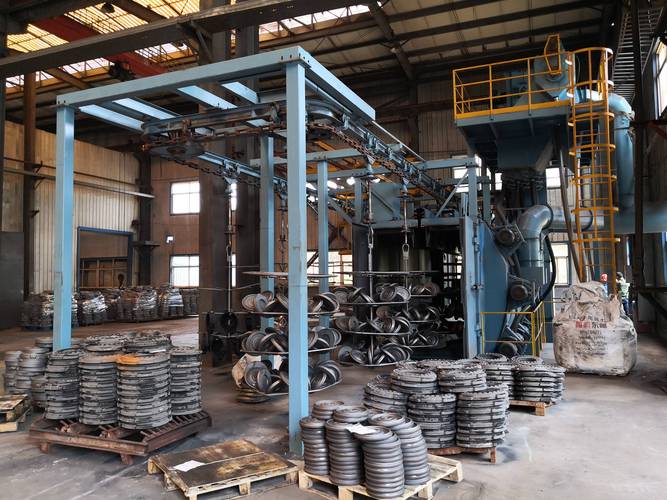

机械车间自然时效铸件堆放现场
你看，同样是时效，模具要的是当下的精度，差一丝都不行，风电要的是几十年的稳定，偷一点懒都可能出大事故。
不是随便做做就能交差的。
新动向里藏着的暗礁
新动向里藏着的暗礁
这两年进口替代搞得多，原来很多高端机床床身、大型盾构构件都靠进口，现在国内也能做了。
新东西也出来了，比如深冷时效，就是零下一百多度冻完再升温，应力消除率能做到八成以上，比传统的方法好很多，还不用占那么大地方放半年。
还有现在搞智能制造，能在线测应力，时效完直接出应力消除率的报告，不用像原来全靠老师傅经验摸。
绿色制造也推，原来退火烧煤烧油，现在用振动、深冷，能耗只有原来的十分之一都不到，确实是好事。
不过，有个行业内不愿公开的难题，我还是得说。
现在的标准太滞后了。国内现行的标准，只要求你做了时效处理，不要求你应力消除率达到多少。
也就是说，只要你开了机器晃一下，就算合格，不管你消掉了多少应力。
很多小厂就钻这个空子，反正查不出来，随便做做就出货。
出口的时候最坑，人家国外要求应力消除率不低于80%，我们很多厂出来只有40%，运过去放半年变形，直接整柜退货，钱货两空，还砸了中国制造的牌子。
这个风险，没人愿意捅破，但是一直都在。
我干了22年，天天跟铸件打滚，最信奉的就是一句土话：缓时效出好活，急出货出烂活。
很多人觉得时效是看不见的成本，省一点没关系，其实省出来的都是未来要填的坑。
你们车间赶货的时候，工艺卡上标的时效时间，真的能卡满吗？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：干机械20年踩过的坑：时效处理到底卡了多少产品的脖子
文章链接：https://www.yxqcspc.com/15021/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
