2026-09-11 05:46:44 分类：商机
去年三伏天，刚焊好的工件架还烫手。
客户拉着一车变形的模具堵在车间门口，拍着门板骂。
说上次订的那台台车炉，淬出来的H13模具，平面度差了快1mm，整批废掉。
主任蹲在门口递烟，我拿着测温枪蹲在台车轨道上测，温差快30℃。
不用说，又是台车炉厂家偷工减料搞的鬼。
内行选货不看广告，三个数字卡死活线
说实话，我见过太多老板买台车炉，只比吨位和总价。
便宜三万五万就动心，最后亏几十万的工件，哭都没地方哭。
选台车炉，这三个数字必须刻在脑子里，错一个都不行。
正规厂家的炉衬厚度都会做到120mm，小厂家大多做80mm甚至更薄。差40mm，省了几千块材料费，换来的就是炉壁漏热，上下温差直接飙。
做模具淬火的话，炉温均匀性必须控制在±1.2℃以内，超过这个数，硬度差肯定超差，变形量根本控不住。
台车行走的平行度公差，每米不能超过0.2mm，累积误差超了，走两次就会卡轨，时间长了轨道下沉，工件直接歪。
现在主流就是两种炉衬路线，全纤维和耐火砖。
全纤维轻，升温快，省电，蓄热少。
但缺点也明显，不耐磕碰，吊工件的时候蹭一下就破，差的棉用两年就收缩。
耐火砖重，蓄热大，费电，升温慢。
但耐造，蹭了碰了都没事，用十几年都不变形。
不过话说回来，行业内通常不说但实际在做的妥协是什么？
现在个个厂家都吹自己是全纤维节能炉，其实十家有八家，内层铺的都是便宜的回收硅酸铝棉，渣含量超标，只给表层铺一层达标好棉。
拆开看就懂，赚的就是这个信息差，你不切开根本看不出来。
工业台车炉车间安装现场图
不同行业用炉，要求差得十万八千里
别听厂家说我的炉通吃所有行业，扯蛋。
不同行业的要求，差得能有十万八千里。
做汽车模具热处理的，核心要求就是温度均匀。
三年前华东一家做新能源汽车覆盖件模具的厂，贪便宜找了个小台车炉厂家，比市场价低了12万。
结果投产第一个月，20套H13模具淬完，平面度全超差，硬度差最大到3HRC。
光模具材料费就亏了八十多万，最后不得不把炉衬整体拆了重铺，前前后后又花了快十万，得不偿失。
做风电长锻件退火的，核心要求是承重和平行度。
内蒙古那家做风电主轴的厂，找的是国内老牌台车炉厂家，当时要求12米长150吨承重的台车。
厂家专门给轨道基础做了三层预埋可调垫铁，比常规做法多花了三万多。
现在八年过去了，台车走了几千次，主轴直线度合格率还是99.8%，从来没因为炉的问题出过废品。
说实话，靠谱的台车炉厂家，会先问你做什么工件，精度要求多少，再给你配方案，而不是上来就给你报最低价。

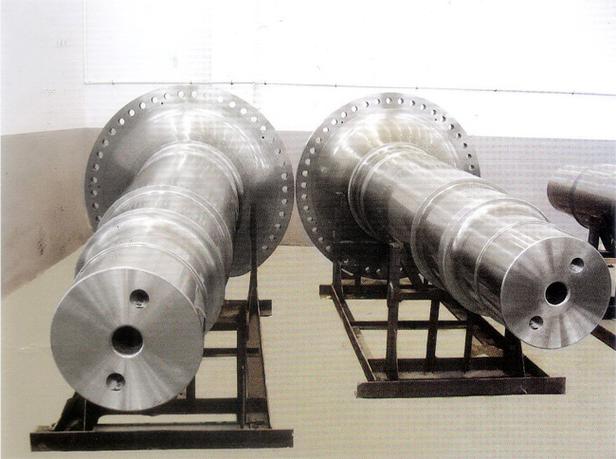

台车炉热处理后的风电主轴成品图
风口上的新变化，藏着没人说的暗礁
风口上的新变化，藏着没人说的暗礁
这几年进口替代喊得响，原来一两百吨的大型台车炉，全靠进口，一台大几百万。
现在国内做得好的台车炉厂家，精度已经能追上进口水平，价格才一半，很多厂子都换国产了。
还有绿色制造，现在都加了烟气余热回收，能省15%左右的电费，长期用下来回本也快。
不少厂家还加了在线测温、自动走车，智能制造这块也跟上了。
不过有个行业内不愿公开的难题，我今天说出来。
现在用的国标还是十多年前定的，炉温均匀性检测要求冷态空炉测。
你想想，我们实际生产哪有空炉冷测的时候？都是热态装炉干活，装了几百吨工件，温度场完全变了。
很多厂家就钻这个空子，冷态测出来合格，拿报告交差，实际热态开起来，温差能差出二十多度。
用户用出问题了，人家拿国标给你看，我检测合格啊，你说理都没地方说。
这就是标准滞后带来的风险，没地方说理去。
昨天我刚给徒弟修完车间那台十年旧台车的轨道，蹲在台车面上抽烟。
干了快三十年热处理，我总结的土话就是：买炉就像买工作服，料子好不好，穿三年才知道，别光看牌子亮不亮。
你看不见的地方，才最见台车炉厂家的良心。
你们干热处理这么多年，碰过哪些台车炉厂家的坑？不妨说出来给大伙提个醒。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：台车炉厂家：20年车间老工程师藏了半辈子的真心话
文章链接：https://www.yxqcspc.com/15320/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
