2026-09-12 17:55:52 分类：商机
上周三刚拉回来一台退件。
12米长的自动化设备机架，发货前终检，变形量卡着0.5mm的公差线过的。
客户那边放了三天，安装一测，对角差了0.8mm，直接打回。
班长蹲在车间门口抽烟，骂了快半小时。
说这群新来的大学生，公式背得溜，就是不知道焊接变形这玩意，不是测完就完事的。
焊变形的根子，其实就是热胀冷缩玩脱了
说实话，哪有焊接不变形的？
焊接的时候，熔池那块瞬时温度能冲过1500℃，旁边的母材还是凉的。
热的要涨，凉的拉着不让涨，冷下来的时候，热过的地方收缩，又被凉的母材拽着，这不就拧出变形了？
残余应力最高能到母材屈服强度的80%，只是你肉眼看不见，它慢慢释放，放个三五天半个月，变形就跑出来了。

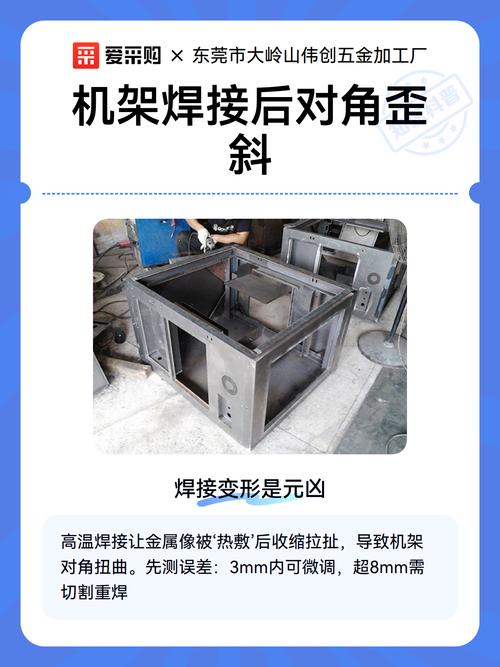

机械车间焊接后机架角变形实拍图
现在干焊接，矫正变形就两条主流路线，一条火焰矫正，一条振动时效。
火焰矫正快，十几二十块就能搞定一块板，缺点是烤完又留新应力，过半年还可能变。
振动时效环保，不会留新应力，可你要是板厚超过80mm，振动波根本钻不进去，等于白做。
不过话说回来，行业内通常不说但实际都在做的妥协是什么？
大半对外喊着全绿色振动时效的厂子，只要板厚超过30mm，焊完都会偷偷补一道小火烤。
温度压在600度以下，表面不留明显变色，外行根本看不出来。
没人会把这个写进工艺卡，懂的都懂。
不同行当，对变形的宽容度差了十万八千里
前两年给风电厂做塔筒法兰配套。
要求焊完法兰的径向圆跳动变形不能超过0.3mm。
为啥卡这么死？塔筒转起来，偏个0.1毫米，整台风机的轴承寿命都能少三年。
我们当时试了三次，第一次按默认顺序焊，变形超了1.2mm，直接废了。
后来改了跳焊顺序，分八个焊段对称焊，每焊完一段等二十分钟降温再焊下一段，才刚好卡进公差。
换做普通钢结构厂房的主梁，那就完全不一样了。
上个月做18米跨度的厂房主梁，要求只要变形不超过跨度的千分之一就行，也就是18毫米以内都合格。
有一根焊完变形超了3毫米，我们都没矫正，吊装的时候拉缆风绳直接拽回来了，甲方验收连看都没看。
风电塔筒法兰焊接变形检测记录表实拍
你看，同样是焊接变形，换个行当，就是人命关天和无所谓的区别。
新风口下，藏着没人愿意说的暗坑
新风口下，藏着没人愿意说的暗坑
现在都上机器人焊接了，都搞智能制造进口替代了。
很多老板觉得，机器人走刀准，肯定比人工焊变形小。
我见过好几个厂子，花几百万换了机器人，变形报废率反而涨了一成多。
为啥？机器人是死的，下料错个0.2毫米，间隙差一点，它还是按原程序焊，变形直接歪了。
老焊工焊的时候，眼睛一扫间隙不对，自然就调电流改顺序，机器人哪会这个？
还有绿色制造，要求淘汰火焰矫正，不许冒烟污染，全逼着用预反变形。
预反变形是没错，可公式算出来的反变形量，和实际焊出来的永远差一块，谁也没法100%准。
这里有个行业不愿公开的难题，现行的变形验收标准，只卡你交货时候的变形量，根本没提自然时效后的变形要求。
很多新厂子不懂这个，发货时候测着合格，拉到客户那边放一个月，应力慢慢释放，变形超差了，只能自己拉回来修，赔工期赔违约金，找谁去？
标准还是十年前定的，跟不上现在精密制造的要求，这个亏，新工人一踩一个准。
我干焊接干了二十二年，天天跟变形打交道。
总结下来就一句土话：焊前留三分，变形少七分。
别迷信公式，别迷信设备，下料焊前多留一手，比啥矫正都管用。
对了，你们干这么多年，遇见过最离谱的焊接变形事故是什么？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：一线老师傅聊焊接变形：那些书本没讲的实操坑
文章链接：https://www.yxqcspc.com/15431/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
