车间老工程师聊编码器反馈：实操里藏着课本没说的坑-优选全城商贸

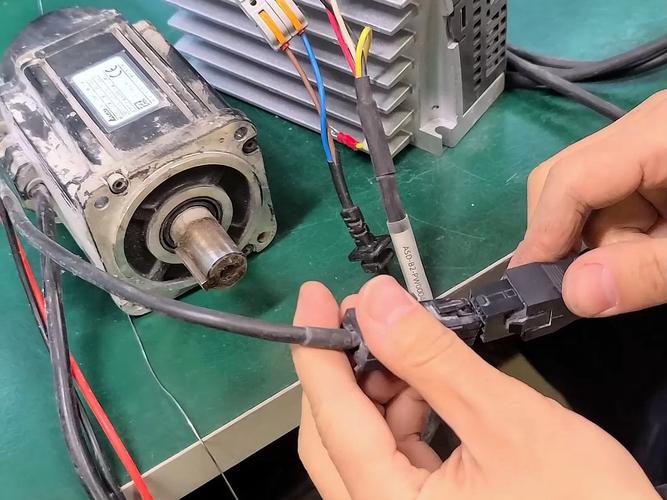

那天中班我刚换完工作服，就听见车间那头炸锅了。上个月发出去的数控折弯机被退回来了，客户是做高铁配套钣金的，差0.1mm都要报废。这批货折出来的工件，批量偏了0.12mm，销售蹲在门口抽烟，脸都绿了。全车间翻了三天，调丝杠间隙，磨导轨，换了全新的伺服电机，问题还是时不时冒出来。我蹲在电机屁股底下摸了五分钟，指尖蹭到了破皮的屏蔽层。扎带勒太紧，磨破了编码器反馈线的屏蔽，干扰串进去，信号乱跳。就这么点小事，赔了两万块返工费，还差点丢了大客户。这就是编码器反馈，平时安安静静趴在电机尾巴上，存在感为零，出问题就是炸锅。

拆开来唠唠编码器反馈的门道

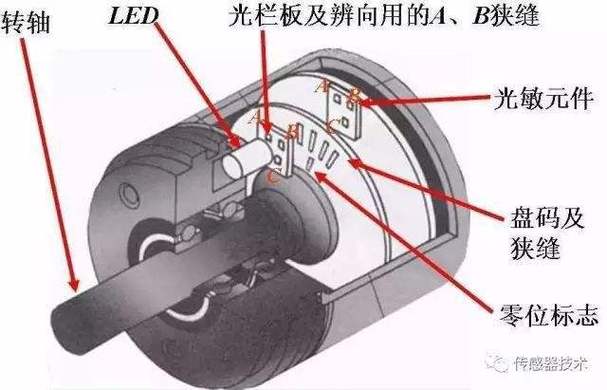

说穿了，它就是伺服系统的眼睛。你让电机转一圈，它得告诉你转了多少，转得准不准。现在市面上主流就两条路线，增量式和绝对式。常用的增量编码器，一般是每转2500线，换算下来就是每个脉冲对应0.144度，足够大部分普通设备用。好一点的工业级绝对编码器，17位精度就是131072个分辨刻度，掉电了也能记住当前位置，不用每次开机回原点。说到这里，说个行业内不说破的秘密。很多厂家标称的17位绝对编码器，其实是用16位芯插值算出来的，实际精度虚标一圈，价格还卖得跟真17位一样。还有，编码器线的屏蔽层厚度，国产便宜货大多做到0.12mm，正经进口货或者一线国产靠谱货，一般都在0.2mm以上，差这不到0.1mm，抗干扰性能差出三倍都不止。增量比绝对便宜，大概只有同精度绝对式的三分之一。很多设备明明要求掉电不丢位置，老板为了压成本，硬是用增量加个原点开关凑合用，这就是大家都在做，但不说的妥协。能用，但是容易出问题，全看工人运气。

不同行业，要求差得离谱

前年给珠三角一个做食品包装袋的厂子改设备。他们的高速制袋机，一分钟出1200袋，原来用的一百多块的便宜编码器，每次换卷重启，切刀位置就偏两三个毫米。一天下来，废个三四卷PE膜，大几千就没了。后来换了线长对的、屏蔽达标的编码器，把反馈响应频率调对，废膜率直接掉了八成。这就是包装行业的要求，响应快，重复精度稳，容不得半毛钱差池。另一个场子，北方港口的龙门吊，做集装箱定位的。去年他们找过来，说吊具定位总是偏十公分左右，撞了两次岸桥的立柱，吓得不敢开高速了。原来他们把编码器装在起重卷筒上，钢丝绳用久了打滑，编码器报的位置走了五米，实际吊具只走了四米九，反馈错了，定位能准吗？后来把编码器改装在行走轮的从动轴上，问题立马解决。起重行业的要求，就是不能怕震动，不能被传动间隙坑，选对安装位置比选对精度还重要。

进口替代风口下藏着暗礁

这两年国产编码器起来了，价格只有进口的一半不到，很多性能其实已经追上了。说实话，普通工况用，完全没问题，我现在给客户改设备，也优先推靠谱的国产货，省下来的钱都是客户的利润。但是有个事儿，行业内没人愿意公开说。就是低温工况的稳定性，真的还差口气。北方露天煤矿的采煤机，冬天零下三十多度，很多国产编码器标称能扛零下四十度，那是实验室恒温测的。实际用一年，塑封料热胀冷缩裂了，信号线绝缘层硬得像树枝，一掰就裂，编码器反馈直接断信号，停机一天就是几十万损失。还有标准滞后的问题，现在新出的工业以太网编码器，不同厂家协议都不互通，国标还是好多年前模拟信号的老标准，没人管这事。你买的时候只看接口对不对，装上去才发现协议不匹配，退都不好退，只能吃哑巴亏。我干了二十年设备，总结出来一句土话。接线留余量，屏蔽别偷懒，位置选对了，少出大麻烦。别小看编码器反馈这小东西，设备百分之三十的伺服类故障，根都在这儿。你们场子遇过最离谱的编码器反馈故障是什么？不妨唠唠。
