上个月刚擦完车间的油，销售部就拽着一个满脸通红的客户闯进来。
客户拍着桌上那截断成两截的汽车半轴，烟都掉地上了：“我这才跑三万二千公里，高速上断了，差点出人命！”

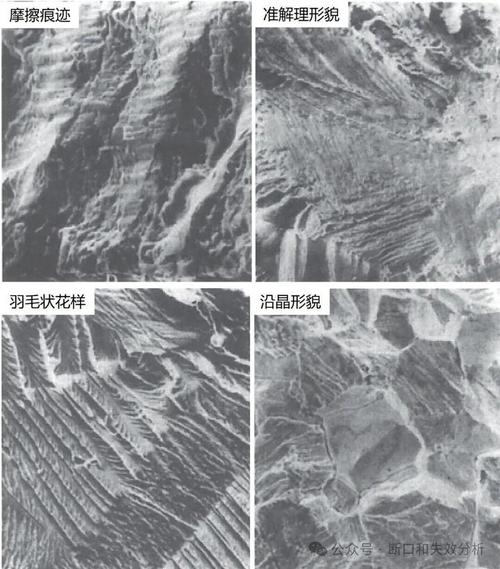

我拿起那截断轴瞅了一眼，断口一半光滑一半粗糙，心里就有数了。
不是材质不对，也不是热处理错了。就是疲劳断裂。
看不见的裂纹，慢慢咬穿整块钢
很多新手徒弟刚进厂，总觉得断了就是强度不够，把材料换得越来越厚，结果还是断。
说实话，大部分人都没搞懂疲劳断裂的狠劲。
就拿常用的45号钢来说，抗拉强度一般600MPa，它的疲劳极限只有220MPa左右，还不到抗拉强度的一半。
只要你反复给它加卸力，哪怕应力一直没到220MPa，时间久了，它也会断。
我干了这么多年，总结出来，影响最大的就三件事：应力集中、表面质量、内部缺陷。
表面粗糙度从Ra0.8升到Ra3.2，疲劳寿命直接掉70%。就因为你刀纹深了，那就是天然的裂纹起点。
轴的台阶圆角半径从1mm加到3mm，应力集中能降60%。很多设计图为了省空间，圆角就给1mm，那不是给零件留活路，是给自己留坑。
现在提高疲劳寿命，主流就两条路：喷丸和滚压。
喷丸成本低，不管你是齿轮还是半轴，什么奇形怪状都能打，打出来表面残余压应力也符合标准。就是有一样，残余压应力最深也就0.3毫米，再往里面就没了。
滚压不一样，滚出来的残余压应力层能到1.5毫米，疲劳寿命直接能翻一倍。可滚压只能做光轴，复杂形状搞不了，速度慢，成本比喷丸高两倍还多。
不过话说回来，行业内通常不说但实际在做的妥协是什么？
op>标准只要求你表面有符合要求的残余压应力，不管你应力层有多深。所以批量生产的件，十有八九都选喷丸。大家都心知肚明，凑够验收标准就行，真出问题，那也是几年后的事了。
不同行当，对疲劳断裂的要求差着十万八千里
说第一个，新能源汽车的减速器输出轴。
前两年我接触过一个新势力的项目，为了减重，把轴的直径减了两个毫米，台阶圆角从3mm改成1.5mm，说这样能省一公斤重量，凑续航。
实验室测的时候，循环十万次都没断，合格。结果装车跑了不到一年，一大批车出问题，断了快一百根轴，最后召回赔了好几个亿。
为什么？普通人开车，每天启停几百次，交变载荷的频率比燃油车高三倍，实验室那点循环次数，根本不够造。
再说第二个，风电场上的主轴。
去年西北一个风场找过来，一批国产主轴用了五年，断了三根。一根主轴换下来连工带料两百万，还不算停运损失，一天发电损失就两万多。
查来查去，就是锻打的时候里面留了个不到一毫米的夹渣。西北的风一天变八回，载荷忽大忽小，六七年下来，裂纹从那个小夹渣慢慢扩，最后就断了。
风电要求什么？主轴要跑二十年，交变载荷循环次数快到十亿次了，一丁点小缺陷都不能有。
这跟汽车的要求完全不一样，汽车开十五年报废，循环次数才多少？没法比。
进口替代风口下，藏着没人愿意说的老暗礁
现在都喊着进口替代，很多国产材料力学性能跟进口已经没差了，可疲劳寿命就是差一截。
为什么？很多人不知道，我们现在用的疲劳测试标准，还是三十年前定的。
标准说，只要循环到10^7次不断，就算合格。可现在不管是风电主轴还是新能源汽车的传动件，实际要跑10^9次甚至更多，属于超高周疲劳区。
行业内不愿公开的难题就是，低于疲劳极限的应力，其实也会累积损伤，也会断。可没人会花几百万去做十亿次的疲劳测试，周期要大半年，成本太高了。大家都按着10^7次的标准凑，合格就出厂。
智能制造现在喊得响，说AI能预测疲劳寿命。我在车间试过，输入所有参数，AI给你算得头头是道，结果来料里混了一个 invisible的夹渣，它还是算不准。
绿色制造要求减重降碳，大家往薄了做，往轻了做，应力就上去了，疲劳断裂的风险反而比十年前更高了。
我干了二十年，就信一句车间里传下来的土话：疲劳疲劳，累了就断，你不让它喘，它就让你乱。
意思就是，你设计的时候偷的那点尺寸，加工的时候省的那点工序，早晚都会找回来。理论说的再对，不如你给圆角留够尺寸，给表面抛够光，给探伤做仔细。
你们有没有遇到过，所有检测都合格，就是莫名其妙断了的活？评论区聊聊。
