2026-09-13 14:41:44 分类：商机
那天早上的烂摊子
上周二刚换完工作服，质检室小张就带个穿西装的客户堵在我办公室门口。
客户脸拉得比五米长的挤出机机架还长。
上个月发出去的同向双螺杆挤出造粒机组，做了不到半个月，出来的填充母料粒料，一会粗一会细，切刀每三天就得磨一次，上周还直接堵了模头，停线八个小时，亏了好几万。
车间同向双螺杆挤出造粒机组模头堵料现场
拆开机头我一看，就懂了。
客户贪便宜，订机的时候把标配的40铬钼螺杆换成了普通碳钢，省了两万块，现在填充用80%的碳酸钙，磨了不到半个月，螺杆间隙从0.3毫米拉到了快1.2毫米，能出好料才怪。
客户蹲在边上抽烟，一句话说不出来。
这行就是这样，你以为捡了便宜，其实坑早就挖好了等你跳。
藏在螺杆里的门道
很多新手入行，上来就问同向双螺杆到底比异向好在哪？
说实话，没什么绝对的好坏，看你做什么料。
同向双螺杆两根螺杆转的方向一样，完全啮合，物料沿着螺杆轴向做螺旋推进，混合均匀，适合共混改性、填充母料这些对混炼要求高的活儿。
现在主流的两种螺杆结构，一种是整体式，一种是积木式螺杆。
整体式刚性好，不容易弯，做稳定的大订单没问题，但是你要改工艺换捏合块，得整根换，成本高到吓死人。积木式就灵活，想换错列角就换错列角，想调整混炼段长度就调，省钱方便。
不过话说回来，行业内通常不说但实际在做的妥协是什么？
很多小厂做积木式螺杆，心轴用拼接的，不是整根料铣出来的，对外都说整体淬火，拼接心轴便宜三分之一，刚性差一点，做普通料没问题，做高扭矩高填充就容易出问题，你不拆根本看不出来。
给你说三个入行必须记的数字，都是我换了几十根螺杆攒出来的。
第一，螺杆间隙一般控制在0.2到0.5毫米之间，超过0.8毫米，直接换螺杆，别想着修，修了也用不住。
第二，捏合块错列角，常用的就是30度、45度、60度三种，混炼要求越高，错列角越大，当然扭矩也越大，别瞎选大的，容易烧电机。
第三，长径比一般从28:1到52:1，做改性塑料要降VOC，至少要40:1以上，越长，抽真空脱挥越充分，做出来的料气味越小。

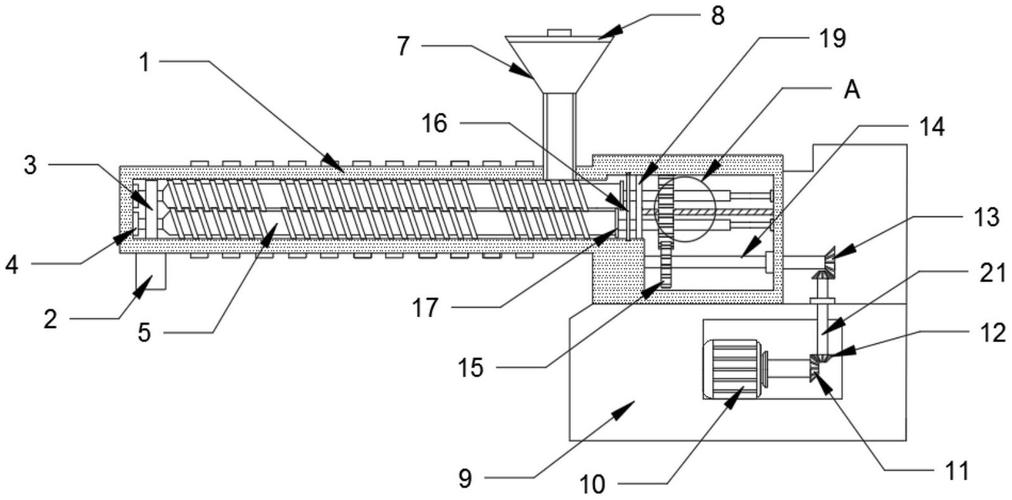

同向双螺杆挤出造粒机组积木式螺杆拆解图
不同场子不同玩法
不同场子不同玩法
去年接了一个给国内新势力主机厂配套的汽车改性PP订单，要求产品VOC含量低于100μg/g。
客户原来用的是36:1的旧机器，怎么抽都达不到要求，换了我们48:1的同向双螺杆，多加了一级真空脱挥，直接降到82μg/g，一次过关。
人家主机厂对车内气味要求严到离谱，你机器跟不上，再好的配方也白搭。
另一个做可降解聚乳酸共混的客户，之前贪便宜买了一台小厂的机器，标称扭矩4000N·m，实际满负荷跑三个月，齿轮箱的轴承就裂了。
为什么？聚乳酸共混要加增塑剂，还要填很多竹粉，实际工作扭矩比普通改性料大15%左右，很多厂标称的是最大扭矩，不是长期连续工作扭矩，你天天满负荷跑，不坏才怪。
我们给改的时候，齿轮箱直接留了20%的余量，螺杆心轴加粗了10毫米，跑了两年多，一点事儿没有。
说白了，不同行业要求完全不一样，没有通用的好机器，只有适合你产品的机器。
热闹下藏着的坑
这两年进口替代喊得响，原来几十万欧元一套的进口机，现在国内做出来，性能差不多，价格只有三分之一，很多客户都转买国产了，这是好事。
但是有个行业内不愿公开的难题，没人愿意往外说。
就是现在的螺杆耐磨性能测试标准，还是二十多年前订的，那时候哪有这么多高填充母料，哪有这么多玻璃纤维增强料？
标准里用的试验物料是低密度聚乙烯，磨损条件很温和，现在你做80%填充的碳酸钙母料，磨损速度是标准测试的十几倍，很多厂家拿着标准报告说我这螺杆能用十年，实际用不到一年，间隙就超了，你找过去，人家说你用的料不符合测试条件，怪谁？
说白了，标准滞后，吃亏的永远是买家。
还有现在都搞智能制造，什么联网啊，自动控温啊，说实话，大部分中小车间里，这些花里胡哨的功能，一年用不了两次，核心还是螺杆刚性、齿轮箱扭矩、间隙控制这些老东西。
干了二十多年，我总结出来的土话就是：造粒要稳，三分装配，七分留劲。
什么意思？就是不管选机器还是修机器，一定要给扭矩、给磨损留够余量，别卡着额定参数买，你省那点钱，停一次线就都亏回去了。
对了，你们车间跑同向双螺杆，最长的一套螺杆用了几年？有空唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老工程师聊同向双螺杆挤出造粒机组：行业不瞎说的实操经验
文章链接：https://www.yxqcspc.com/15495/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
