2026-09-18 20:11:45 分类：商机
上个月刚擦干净的钳工台，还没凉透，调度就拽着个沾满黑油的硬齿盘扔上来了。
“老郑，山西洗煤厂过来的，刚拆的，你瞅瞅。”
我攥着游标卡量断口，齿根的裂纹顺着渗碳层往芯部爬，整整齐齐断了三个齿。
才用了18个月。
客户说一天停产损失27万，就等着我们这边出结论回去索赔。
说实话，这行干久了，这种破事见得太多了。硬齿面重载工业齿轮箱这玩意儿，平时没人念它好，坏一次就能让老板半年利润打水漂。
别光看样本参数，行里不说的妥协得懂
很多人选的时候就看“硬齿面”三个字，以为硬度够就能用。其实不是。
要做真能扛重载的硬齿面，三个坎躲不过。第一，齿面硬度必须卡到HRC58-62，差两度，承载能力直接掉15%。第二，渗碳层深度得占到模数的12%-15%，拿10模数的齿轮来说，就得控制在1.2到1.5毫米之间，浅了容易掉块，深了齿芯发脆，受力就断。第三，箱体同轴度误差不能超过0.02毫米，差一丝，跑合半年就会偏磨，直接抱轴。
现在主流两种工艺路线，渗碳淬火和渗氮淬火，各有各的坑。
渗碳淬火出来齿面硬度够，芯部韧性也足，就是热处理变形大，后续磨齿吃刀量得加大，成本一下子上去两成。
渗氮呢？变形小，磨齿成本低，就是渗层最多也就0.5毫米，重载压上去，分分钟表面整块剥落。
不过话说回来，行业内现在默认的妥协是什么？好多小厂接了低价单，做渗氮完了，表面喷一层强化涂层，硬度也能到HRC60，看起来跟全渗碳的一模一样，价格比全渗碳的便宜两成，实际用起来，寿命最少砍一半。你拿到样本参数，硬度一点不差，谁能想到渗层只有要求的一半？

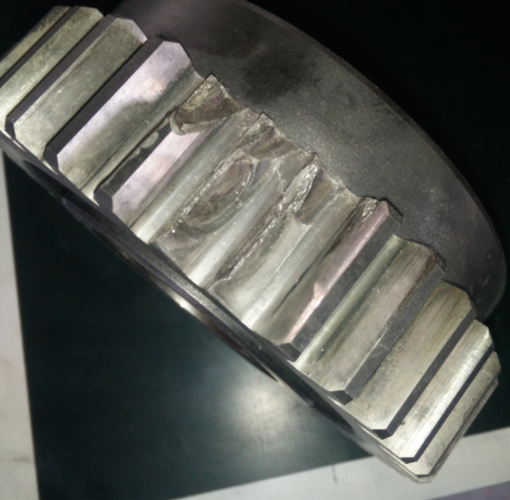

车间拆解后损坏的硬齿面重载工业齿轮箱断齿
我上个月拆的那台山西的，就是这个路子。
不同工况要求，差一点都不行
同样叫硬齿面重载工业齿轮箱，不同行业的要求，差着十万八千里。
矿山洗煤是一个路子，风电偏航是另一个路子，完全不能通用。
先说说洗煤厂的给煤机，要的就是扛得住突然的堵料冲击。
去年晋北有个矿，原来的齿轮箱，厂家选型的时候按照额定载荷选的，一点余量都不留，赶上雨季原煤粘，给料机堵了一次，载荷直接超了额定的两倍，齿根直接裂了。我们给换的时候，特意把额定承载往上提了25%，齿根过渡圆角也放大了0.5毫米，就为了缓冲堵料的冲击，现在四年过去了，上次回访说一点事都没有。
再说说风电偏航的齿轮箱，内蒙的风场，昼夜温差能差四十度，冬天零下三十多度，起机那一下的冲击，普通钢材根本扛不住。
前年有个风场换了一批便宜的国产货，第一个冬天就裂了三个齿轮箱，原来人家齿坯用的是普通20CrMnMo，低温韧性不够，零下30度冲击功不到20J，一碰就碎。我们给换的用20CrNi2Mo，零下40度冲击功还能稳定在42J，现在跑了三年，啥事没有。

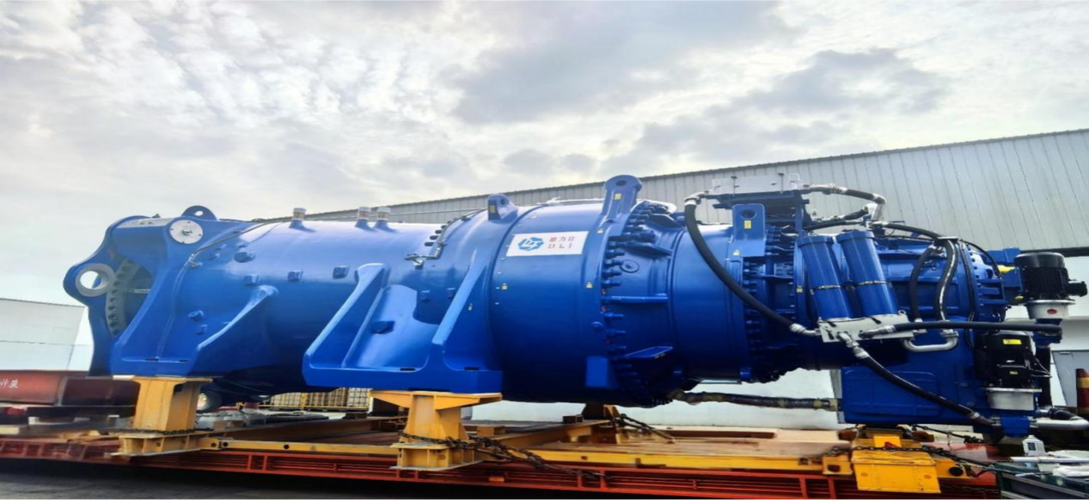

内蒙风场安装好的硬齿面重载风电偏航齿轮箱
说白了，同样叫硬齿面重载，你得对应工况调，哪能拿一个参数通吃所有行业？
进口替代热下，藏着没捅破的窗户纸
进口替代热下，藏着没捅破的窗户纸
这几年喊进口替代喊得凶，好多国产硬齿面做出来，参数和进口的一模一样，价格只有一半，确实给客户省了不少钱。我见过好几台原来换进口齿轮箱要一百多万，国产的四十多万就能拿下，正常用性能差不了多少。
但是啊，有个事行业内没人愿意公开说，标准滞后的坑，好多人踩了还不知道怎么回事。
现在咱们国家的硬齿面齿轮箱载荷实验，按国标做的都是静态额定载荷实验，要求过1.5倍额定载荷不损坏就算合格。
实际工业里哪有那么多稳定的静态载荷？洗煤厂堵料、破碎机起机、风机切出，冲击载荷动不动就是额定的2.5倍以上，好多厂严格按国标做，合格是合格了，出去用一年半载就坏，客户还怪自己运气不好，哪知道是标准跟不上实际工况？
还有绿色制造要求低噪音，好多厂跟着学进口做齿面修形，修形参数都是抄的，没有自己的实际工况数据库，装上去跑起来噪音还是比进口高3到5分贝，用久了偏磨照样来。
我天天在车间摸齿轮，油蹭了满手，干了快25年了，我跟徒弟说的最多的一句土话就是“宁多耗一斤渗碳料，不省半分层深钱”。
对，硬齿面要硬，是从芯子到表面都要硬，偷哪里的料都不能偷热处理的料。
你说呢？这么多年干下来，你见过最离谱的硬齿面齿轮箱偷工减料，是什么样的？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：一线老工程师聊硬齿面重载工业齿轮箱：藏在参数里的行业真话
文章链接：https://www.yxqcspc.com/15888/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
