老工程师聊三坐标测量：书本没写的车间实操门道-优选全城商贸

上个月质控部拍我桌子，说一批给高铁做的定位销退回来了。客户拿三坐标卡形位公差，0.05mm的要求，我们超了0.03。车间一群人围着量了一下午，卡尺千分尺打出来全合格。后来把工件拖去我们恒温间的三坐标上一卡，嚯，销子两个安装基准的平行度，确实歪了。原来我们天天在机床上摸，总觉得尺寸能上手量，真到卡脖子的地方，还得靠三坐标说话。

精度不是喊出来的，是堆出来的

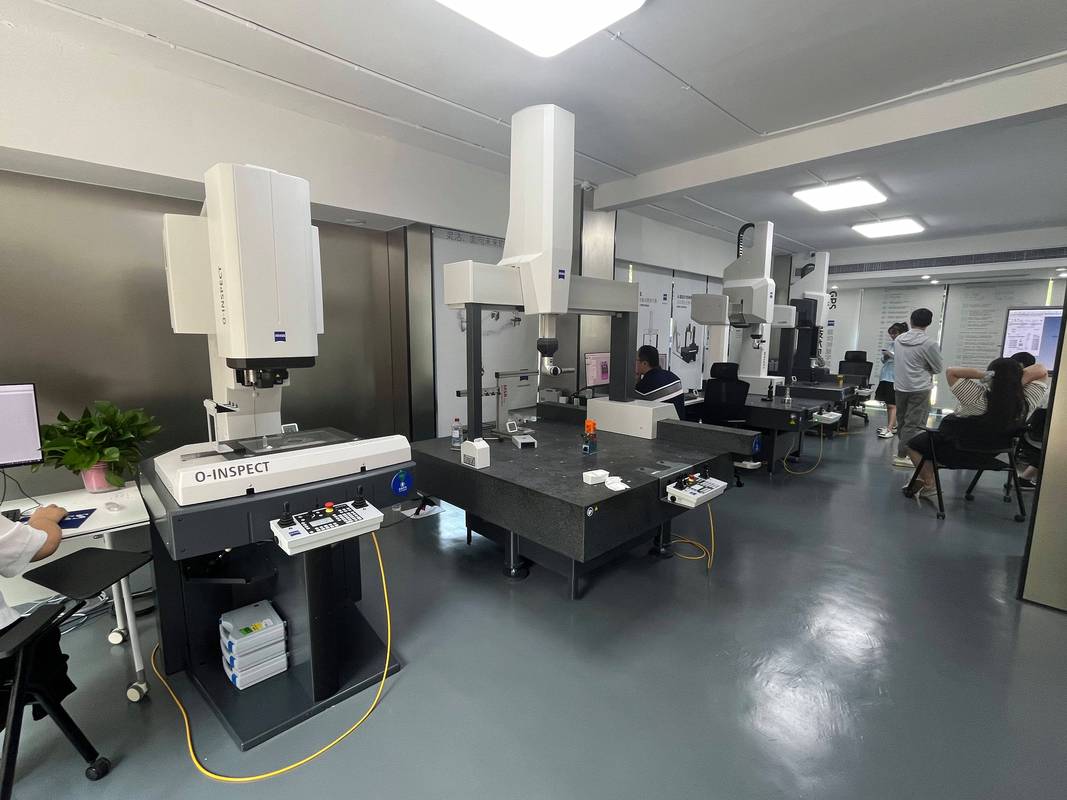

说白了三坐标就是在三个互相垂直的方向上，能准确定位测头的位置，碰到工件就采点，最后算出你要的尺寸形位。实话讲，很多人买设备只看标称精度，根本不注意背后的门道。 行业里有三个数，记住了就不会踩坑：第一，正经恒温间要控温在20℃±0.5℃，温度差1℃，1米长的钢工件就能差11微米，这差头已经够废一个工件了。第二，主流桥式三坐标的导轨直线度，不能超过0.002mm每米，差一点，测长尺寸就飘。第三，接触式测头的触发力一般控制在0.1N到0.5N之间，力太大，软工件直接压变形，测出来的数全是错的。现在主流就两种路线，桥式和关节臂。桥式精度高，稳定性好，但是必须放恒温间，挪不动，测大工件还得买大行程，价格百万起步。关节臂方便，拎着就能去机床边现场测，几万几十万都有，缺点就是精度比桥式差一个量级，碰一下晃半天，采点慢。不过话说回来，行业内通常不说但实际在做的妥协是什么？中小厂接不到那种航空航天的顶级订单，买个二手进口桥式，干脆不做恒温间，夏天车间开两台工业空调凑数，冬天开暖气，只要误差不超客户要求的两倍，就这么用。反正大部分客户只看你出的检测报告，谁真的来卡你设备精度？

不同行业用，要求天差地别

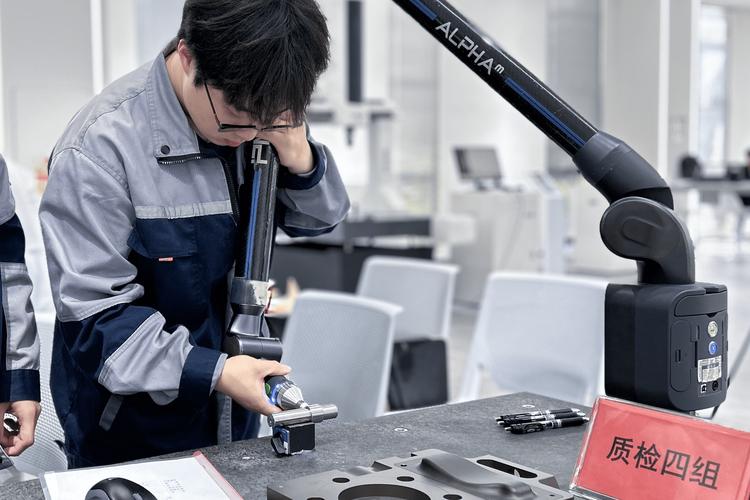

我干了20年，见过三坐标用在五花八门的地方，说两个最常见的吧。第一个是航空航天结构件加工。我们厂隔壁就是做航天结构件的，去年我去串门，刚好碰到他们测一个机翼的整体框。要求整个框2米多长，孔位公差不能超0.02mm。人家要求工件放进恒温间，等温至少8小时才能开测，差一个小时都不行。有次赶批次，工艺员说少等温两小时没事，结果测出来孔位差了0.018mm，全框报废，几十万打水漂。对这个行业来说，三坐标不是检测工具，是保命的底线。第二个是汽车模具修配。去年我们给本地主机厂修一套新款SUV的前保险杠模具，型腔是全曲面，原来用激光抄数，测完整整要两天。那天我们直接扛着1.8米行程的关节臂三坐标去了模具厂，架在模具边上直接测，四个小时就出了全点云数据，钳工师傅直接对着偏差调吃刀量，当天就试模合格了。这个场景就不需要太高精度，差个0.0几mm，喷漆之后根本看不出来，要的就是快，方便。

进口替代风口下，藏着没人说的难题

这几年国产三坐标起来了，原来蔡司海克斯康一家独大，现在国产的设备精度能做到和进口差不到0.001mm，价格只有一半，服务还随叫随到，不少厂子都换国产了。说实话，这是好事，咱们自己能做，不用被卡脖子抬价格。但是有个行业内不愿公开的难题，绕不开。核心部件高端触发测头，现在做得好的还是那几家国外厂商，国产测头不是不能用，就是用一年多，触发精度就开始飘，你不校准根本没法用，校准次数多了，耽误功夫。很多国产设备厂商，卖的时候不说，实际上标配的还是进口测头，降成本只能降机身和导轨，核心还是买人家的。还有个标准滞后的坑，现在越来越多碳纤维、复合材料用在零部件上，这些材料的热膨胀系数比钢小好几倍，现在的测量标准，温度补偿公式还是按钢材来算的。你测出来的数，看起来合格，实际放到客户那边温度一变，直接超差，这个风险没人提，很多新厂不知道，吃了亏才明白。昨天我去恒温间，看见小徒弟急着赶报告，工件放进去才两个小时就开测。我上去就把程序给他停了。干了这么多年，我总结一句土话：三坐标是死尺子，活人不能犯懒病。你急着赶那几个小时的等温时间，最后出了错，退货返工，赔的钱够你开一个月空调了对吧？哦对了，你们车间有没有为了赶工期，省了三坐标测量的前置工序？出过啥岔子没？

老工程师聊三坐标测量：书本没写的车间实操门道

精度不是喊出来的，是堆出来的

不同行业用，要求天差地别

进口替代风口下，藏着没人说的难题
