2026-10-27 15:41:59 分类：商机
去年入伏那天。
我正蹲在车间砂轮机旁边磨车刀，裤腿上还沾着刚蹭的乳化液，手机就嗡嗡震得裤兜发麻。
是东莞做溶剂回收的张总打过来的，声音都飘了。
说他们车间刚装了半个月的防爆离心通风机，昨天排甲苯废气的时候，叶轮和机壳蹭出了火星，离旁边的溶剂回收罐只剩不到两米。
当时现场的操作工吓得直接拉了急停，跑出来的时候工鞋都掉了一只。
张总在电话里说，那一下真的是魂都飞了。
我听完没敢耽误，当天下午就带着装配组的老周，拉了一台试做好的风机，开车去东莞。
别拿”防爆标”当万能护身符
到了现场拆开机壳才发现，那台风机根本就是个”贴标货”。
叶轮和机壳的间隙最大的地方能到2.3mm，最小的地方才0.3mm，转子转起来晃得跟筛糠一样，不蹭才怪。
好多人以为防爆风机的核心是电机带个防爆标。
错。
核心是叶轮和机壳的摩擦火花控制。
现在行业里主流的路线就两种。一种是全铝合金叶轮配普通碳钢机壳，另一种是钢制叶轮镶铜质止口环。
全铝的好处不用多说，就算真的因为转子晃了蹭到机壳，铝和钢摩擦产生的火花温度低，一般也就几百摄氏度，达不到甲苯、丙酮这些常见溶剂的引燃温度。但是缺点也明显，铝的刚性差，2900转的转速下，叶轮直径超过1米的话，转起来的变形量能到0.3mm，时间长了间隙越来越大，效率掉得快，遇到含酸碱的废气，铝叶轮半年就能被蚀出坑。
钢制叶轮镶铜止口环的路子就反过来，钢的刚性够，变形小，耐腐蚀，但是要求止口环的铜含量必须到90%以上，这样就算蹭上了，铜的软度高，摩擦产生的火花温度也低。
这里就要说那个行业不说的妥协了。
我们之前给客户做配套的时候，见过太多小厂的货，止口环根本不用高纯度铜，就拿含铜60%的普通黄铜凑数，更有甚者，直接在钢环上镀一层薄铜，看着亮堂堂的，跟真的一样。用个三五个月，镀层磨掉了，就是钢蹭钢，火花温度直接破千，周围要是有可燃气，一蹭就炸。但是客户验收的时候，谁会拿个锉刀刮半天止口环，去测铜含量啊？大多是看一下材质证明上写的”铜合金止口环”，就签字过了。
我们厂的规矩，不管用哪种叶轮，叶轮和机壳的径向间隙必须控制在**0.8mm到1.2mm之间**，差0.1mm都要重新找正。而且做动平衡的时候，2900转的风机，残余不平衡量必须达到**G2.5级**，比国标要求的还高半级。还有，凡是标着**ExdⅡBT4**的风机，我们都会在出厂前做表面温度测试，确保满负荷连续跑4小时，最高表面温度不超过135℃，绝对不碰温度红线。

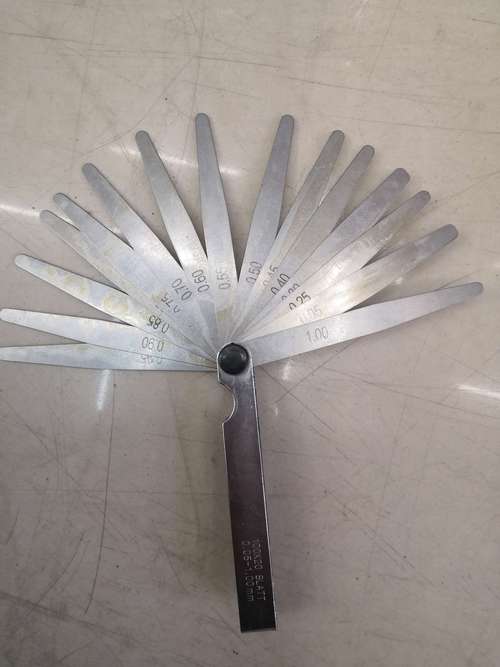

防爆离心通风机叶轮与机壳间隙塞尺检测现场
说实话，现在好多卖防爆风机的销售，连叶轮和机壳的间隙是啥都不知道，就敢跟客户拍胸脯说我们的风机是最高防爆等级，能扛所有场景。
不同行业的防爆需求，从来不是通用款能搞定的
从东莞回来之后没多久，佛山那家做木器漆的老客户找过来，说他们车间的风机又出问题了。
之前图便宜买的通用款防爆风机，用了俩月，叶轮上积了厚厚的一层漆渣，动平衡直接飘了，开机的时候整个安装平台都在抖，拆下来一看，叶轮根本没做静电导出，漆渣里的静电攒了快3000伏，幸好当时车间的溶剂浓度没到爆炸极限，不然真的要出大事。
我们给他们换的风机，叶轮上焊了一根6mm粗的紫铜导静电条，直接接到机壳的接地端子上，要求接地电阻小于4Ω，哪怕漆渣积得再厚，静电也能顺着导条泄到地上，不会攒着。轴承用的是聚脲基润滑脂，能扛180℃的高温，不会被挥发出来的溶剂泡化，换了之后跑了快一年，连一次皮带打滑都没出过。
还有个客户是做锂电池正极材料的，就在宁德时代旁边。
他们之前用的普通防爆风机，因为车间里排的是NMP废气，这东西的爆炸极限是1.3%到8.5%，比甲苯还宽，而且会腐蚀普通的橡胶密封件。之前的风机密封件泡了3个月就裂了，NMP蒸汽顺着缝隙渗到轴承座里，把润滑脂溶解了，最后轴承抱轴，叶轮蹭到机壳，当时现场的气体探测器刚好在报警阈值上，要是晚个10秒停风机，那一下的火花说不定就把整个车间点了。
我们给他们做的那批风机，所有和废气接触的密封件全换成氟橡胶，机壳内壁做了300μm厚的环氧树脂喷涂，轴承座单独加了一层隔温石棉垫，不让废气的热量直接传到轴承上，现在跑了快11个月，拆下来检查的时候，轴承的润滑脂还跟新的一样，根本没被腐蚀。
锂电池材料车间防爆离心通风机法兰密封安装现场
现在的新风机，藏的坑比以前多得多
现在好多客户找过来，说要给风机加在线监测，要能远程看振动值，看轴承温度，要连到他们的智慧工厂平台。
说实话，这玩意确实好。之前我们有个风机装在偏远的罐区，之前要每个月派两个人开车半小时去爬上去检查，现在手机上就能看数据，轴承温度一高，振动一超标，直接发警报，省了好多事。
但是这里有个藏得很深的坑。
现在的防爆验收，只查风机本体的防爆合格证，你后加的那些监测探头，接线的端子盒，根本没人管。好多厂为了凑智能制造的KPI，随便在淘宝上买个几十块的振动传感器，往机壳上一粘，接线都没做防爆密封，那传感器里的电路板要是短路出个火花，周围全是可燃气，那不是比风机本身的问题还危险？
还有之前我们做叶轮，用的日本进口的ZAlSi12铝合金，铁杂质含量控制在0.1%以内，哪怕真的叶轮和机壳蹭上了，产生的火花温度也低，不容易引燃。现在为了配合客户的降本需求，全换成国产的同牌号铝合金，铁杂质含量0.3%，强度倒是够，但是摩擦产生的火花温度能高个近百度。
我们能咋办？只能把动平衡的要求从G2.5提到G1.6，尽量让叶轮转的时候不晃，从根上减少蹭到机壳的概率。这个事，我们从来不会跟客户说，说了客户就会问，那为啥之前的进口材料那么贵？现在的材料便宜了，为啥还要加钱做更高精度的动平衡？
我们车间的老周，干了30年装配，常说一句土话：”防爆风机不是靠证保平安，是靠手摸出来的踏实。”
啥意思？就是不管检测仪器报的参数有多合格，不管防爆证的章盖得有多红，出厂前必须手动盘三圈叶轮，听有没有蹭的声音，用手摸一遍机壳的法兰面，看有没有毛刺，把接地端子的螺丝再紧半圈。这些事，仪器测不出来，但是真能在关键时刻保人命。
你们平时装防爆离心通风机的时候，最在意的细节是啥？是看齐全的资质证书，还是愿意拆开机壳，亲手摸一遍那些没人注意的小地方？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：摸了22年防爆离心通风机：车间里那些没人明说的实在事
文章链接：https://www.yxqcspc.com/18661/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
