说实话，我要是早几年明白这道理，能省下好几万块钱。
那会儿刚入行，觉得钻头嘛，五金城随便抓一把，几块钱的事儿。结果呢？干废的工件、崩断的钻头、半夜停机的产线——全是泪。后来跑展会、下车间、甚至蹲过厂家的热处理炉旁边看工艺，才慢慢摸清门道。现在回头想，选钻头厂家，跟找对象差不多：不能光看外表，还得看内在，关键时候得靠得住。
今天不整虚的，就是闲聊。想到哪儿说到哪儿，把我这几年踩坑换来的经验抖出来。放心，不搞排名，不打广告——我就一普通干加工的，犯不着替谁吆喝。
选钻头，最怕什么？
不是怕贵，是怕明明花了钱，东西却不行。我以前迷信进口，一把德国钻头上百块，结果打304不锈钢，没出50个孔就崩刃了。你猜为啥？材料选错了——涂层再牛，基体扛不住高温，照样完蛋。还有一次贪便宜，从某批发网站找了个厂家，号称“中国硬质合金钻头第一”，买回来一试，同心度差到离谱，偏摆快赶上广场舞大妈了。他们客服还嘴硬：“我们的精度符合国标。”我直接怼回去：国标GB/T 6135里对照类钻头径向跳动允许值是多少？你说符合，倒是拿数据啊！立马不吱声。

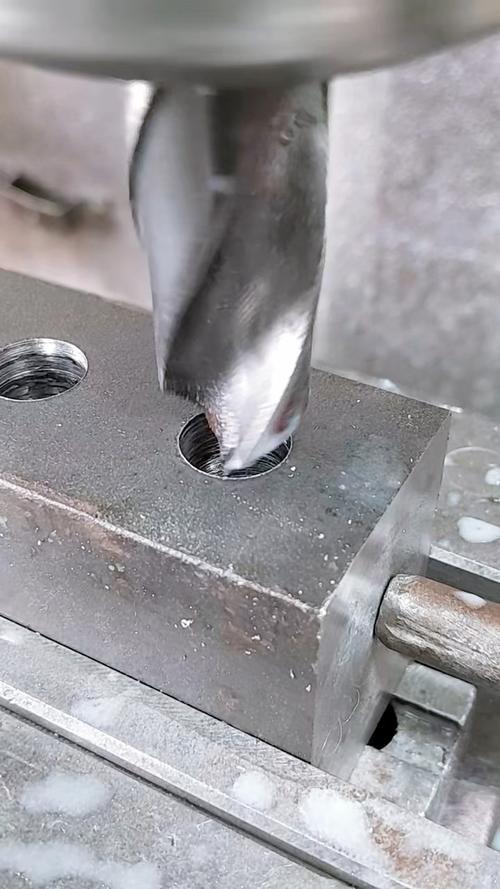

所以，怕的不是没钱，是信息不对称。厂家吹得天花乱坠，你手里没检测工具，就只能撞大运。我现在的习惯：新厂家先小批量试，拿到投影仪上量刃带、看排屑槽形状，再上实机打几块难加工材料。行不行，数据说话。
厂家说的那些“黑话”，你听懂了吗？
这点特重要。很多小白被业务员一套“进口钴高速钢”“纳米涂层”“X型容屑槽”忽悠得一愣一愣。讲几个关键词吧：
材质标号：最常见的是M2、M35、M42。M2就是普通含钴高速钢，M35含钴5%，M42含钴8%且多了钨，耐热性和硬度依次升高，价格也翻番。别听他说“我们的是含钴钻头”就掏钱，得看含多少。有些小厂拿M2冒充M35，淬火后硬度也能到HRC65以上，但红硬性差远了，一上高速切削就软了。
涂层：现在满大街都叫“氮化铝钛”“氮化钛铝硅”，听着跟密码似的。其实TiN（氮化钛）最基础，金色，适合一般钢材；TiAlN（氮化铝钛）紫色/黑色，耐高温更好；AlCrN（氮化铬铝）更耐热，适合不锈钢和钛合金。问题是，同一成分的涂层，工艺不同质量天差地别。我见过某厂家炫耀的“纳米涂层”，电镜下一看，那颗粒粗得像玉米粒，结合力能好才怪。所以，别光问涂层名称，直接问PVD还是CVD？炉子是哪家的？膜厚多少？基体预处理怎么做的？答不上来的，八成是外协镀膜，品控很难稳定。
刃部参数：顶角、后角、螺旋角——这些决定排屑和定心。很多老师傅自己磨钻头，手艺好的比普通定值钻头强，但批量生产一致性就悬了。选厂家时，可以问问他们能不能按你的工况微调角度。前年我给一个做汽车转向节的客户找钻头，工件是球墨铸铁，需要大进给、断屑利落的，找了好几家，最后一家无锡的厂家肯专门调整横刃修磨，寿命直接翻倍。这才是本事。
对了，还有一个常被忽略的参数：柄部公差。液压刀柄、热缩刀柄对柄部精度要求极高，有些小厂钻头柄部圆度能差0.005mm，装上去跳动就放大，主轴都被振坏了。这点要特别小心。
别光看参数，活儿好才是真的好
讲个真事儿。17年我去东莞一个小镇子，那里有上百家刀具小作坊。有一家不起眼的，老板是个退休工具磨工，就三台磨床。他做的钻头，样式土得掉渣，连个像样的包装都没有。但我亲眼见他在手磨钻尖的时候，对着砂轮下刀那个稳劲儿——一把钻头出来，横刃对称度肉眼几乎看不出偏差。他说：“我用的料是河冶的M35，你拿去打45#钢，干切，钻1300个孔没问题。少一个，你回来砸我招牌。”我半信半疑，回去一试，真的钻了1400多个孔还完好。后来才知道，他的秘诀在于最后一道手工精磨，能把刃口表面粗糙度降到Rz4以下，极大减少积屑瘤。可惜这种手艺活儿没法量产，后来老头退休了，那批钻头成了绝唱。
所以啊，看厂家规模要看，但也要看他们有没有真正的技术底蕴。有些大厂，设备一流，但管理僵化，出了问题没人拍板改工艺；有些小厂，倒是灵活，但原料来源不稳定，同一批次都参差不齐。怎么选？我的心得是：

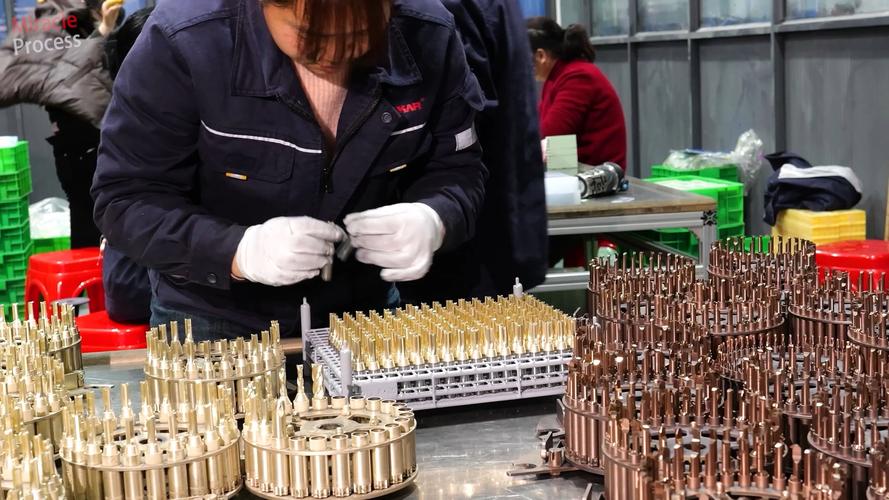

1. 实地去看。不看展厅看车间。看磨削液是崭新透亮还是浑浊发黑？看没加工好的半成品是整齐码放还是随地乱丢？看工人调整设备的动作是熟练还是生疏？气味也能闻出东西——好的车间只有冷却液的味道，不会有油雾呛人。
2. 索要样品，做极限测试。别按厂家推荐的参数试。他们肯定给最优的，但你要测裕度：比如提高20%进给量，或者关掉冷却液，看能撑多久。好的钻头即使超出工况，也会缓慢磨损，不会突然崩刃。一崩就断的，说明材料韧性差，或者内应力没消除好。
3. 问问他们的合作客户。如果一家钻头厂长期给某个知名汽车零部件厂家供货，或者能进入国企采购目录，那证明稳定性经过了严苛审核。这不是崇拜大厂，而是那些客户已经帮你做了筛选——他们入厂检验的项目，往往比你想象的全面得多。
绕不开的性价比：进口还是国产？
这个话题敏感，但必须说。十年前，进口钻头确实有绝对优势。但最近几年，国产进步神速，尤其是在标准麻花钻和部分整硬钻领域，差距在缩小。就拿加工HT250灰铸铁来说，我实测过某国产一线品牌与日本某知名品牌，前者寿命略短（大约85%），但考虑到价格只有四分之一，综合成本反而更低。不过，在极端工况下——比如高速加工镍基高温合金、深孔大长径比——进口的技术沉淀还是强，比如他们有专门的刃口处理技术来抑制积屑瘤，而我们一些厂家还停留在简单钝化阶段。
所以我的建议是：大批量常规材料，大胆用国产，找头部厂家；难加工材料、小直径精密孔，可以混用，关键工序用进口，辅助工序用国产。没必要一刀切，更没必要崇洋媚外。毕竟，现在不少国产钻头企业已经上市了，研发投入真不少，再也不是当年仿都仿不好那会儿。
推荐吗？从法律角度说几句
写到这里，估计有人等急了：你说了半天，倒是给几个名字啊？抱歉，真不行。根据《中华人民共和国广告法》第十二条，不得在商品推荐中使用最高级词汇，也不能随意对产品或服务进行比较贬低。我要是列出具体厂家，万一有读者买了觉得不好，我算哪根葱？所以，我只能分享路径和方法。
不过，我可以透露几个寻找靠谱厂家的渠道，不犯法：
- 行业协会：中国机床工具工业协会工具分会每年会发布行业统计和骨干企业名单，那些常年排在前面的，至少规模和技术有保证。
- 专业展会：像是北京CIMT、上海CCMT，现场能看到各家带来的实切演示材料。看他们敢不敢打钛合金、高温合金，敢不敢在高线速度下连切几分钟，比宣传册实在。
- 同行圈子：现在微信群、论坛里不少热心的老师傅。你发个求助，贴出加工条件和问题，总有人热心回复。注意筛选信息，看说话人的行业背景是不是真的干这行。
另外，有几个参数是衡量钻头厂家实力的硬指标，你可以直接要：是否通过ISO 9001和ISO 14001？有没有自己的涂层车间？磨削设备是几轴的？是否具备金相分析能力？这些比看产品样册靠谱。
最后啊，想起一个段子：有人问一个做了三十年钻头的老总，“你们家钻头质量到底怎么样？”老总说：“我就告诉你一件事——我们的业务员从不打电话推销，都是客户互相介绍来的。”话糙理不糙。一个钻头厂家要是靠口碑活着，多少都有两把刷子。反之，整天在竞价排名上砸钱、图片P得比明星还漂亮的，你就得当心了。
行了，扯得有点远。总之就一句：选钻头厂家，别偷懒，多问多看多试。那点试切的成本，比日后停产、报废、被客户骂的损失，简直不值一提。至于钱，该花就花，别省错地方。
