所以你要问我现在怎么看链轮厂家这事儿，我只能说：别光看价格。真的，别。你以为省了30%，后面可能搭进去300%。
价格低到离谱？醒醒，原材料都不够

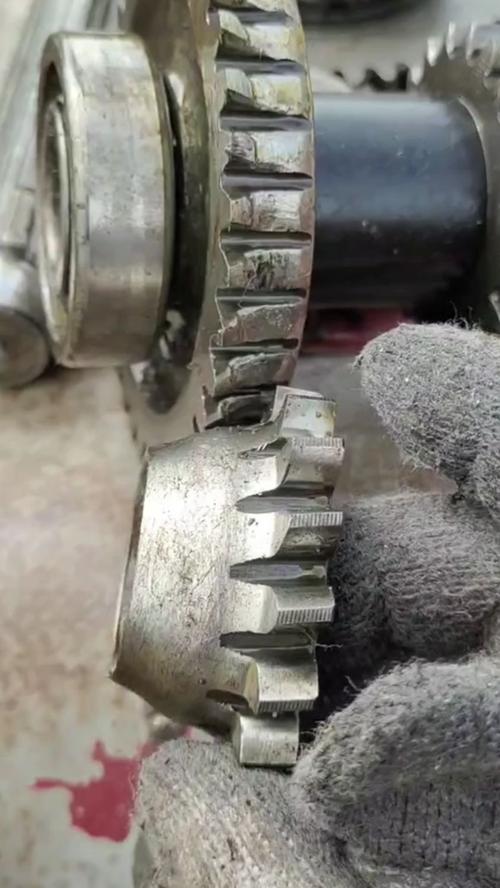

去年初，采购给我推了一家河北小厂，报价比市面低4成。我那会儿正急着降成本，心想：不就是个铁疙瘩，能差哪去？拍板定了500件。结果呢？装上两周，设备开始异响，拆下来一量，齿面硬度连HRC30都不到——连标准的一半都没达到。跟吃了苍蝇似的。后来我拿着报废品去一家老厂里做光谱分析，老板看了一眼就说：这材质，八成是回收料重新熔的，杂质多，热处理根本做不进去。他指给我看断口上的暗斑，锰、铬含量严重不足，硫磷反而超标。说实话，那一刻我才算明白，什么叫“一分钱一分货”。
不过话说回来，是不是越贵越好？也未必。我见过有的厂把40Cr材质当招牌，价格标高30%，但你让他拿淬透性曲线，他支支吾吾。所以，材质报告不能光看牌号，得看实测的化学成分和淬透性数据。这玩意儿作不了假，对吧？
进车间别光听介绍，盯紧这三处
现在我跑供应商，基本不坐会议室。茶还没泡，烟还没点，我就说：“走，先去车间转转。” 看什么？不是看他们有没有五星级更衣室，而是看机器在不在转，工人手熟不熟。第一眼看热处理炉。链轮寿命七成看热处理，高频淬火、渗碳淬火，设备状态骗不了人。有次看到一台多用炉，炉温曲线记录纸还挂在旁边，我瞄了一眼，升温速度明显偏快——这种细节，销售永远不会告诉你，但金相组织会。出来的马氏体针叶粗大，脆性高，一过载就崩齿。吓人不？

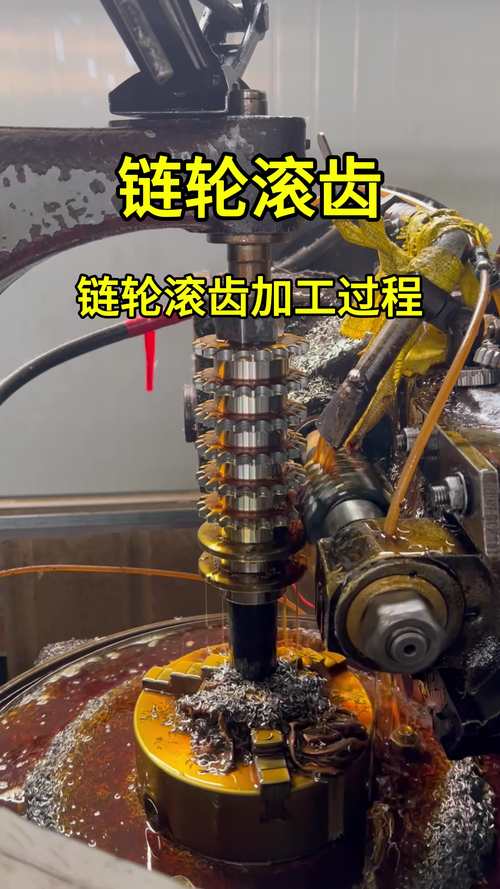

第二眼瞄齿形加工设备。现在不少小厂还是用普通铣床蹭齿，精度全靠老师傅手感和眼力。时代变了，朋友。没有数控滚齿机、插齿机，节距累积误差能差出一大截，装上去链条哗啦啦响，三个月就能把链条导轨磨出槽。靠谱的厂家，至少要有几台格里森或利勃海尔的设备，哪怕旧点，精度在就行。
第三眼最容易被忽略：检测间。硬度计、三坐标、偏摆仪，这些家伙事儿是不是经常用？我见过一家厂，三坐标上落了一层灰，问质检员，他说“一般不怎么测”。得，转身就走。没有过程检，你敢信他的成品？除非你是神仙。
老师傅教我的土法子，比检测报告还好使
可能有人会说：我又不是工程师，看不懂那些设备怎么办？啧，那我得跟你分享几个野路子。是我在一个做了二十年采购的老大哥那学来的，零成本，特好使。敲击听声。拿两个成品链轮轻轻撞一下，声音清脆带点金属尾音的，说明淬透性好；要是发闷，跟拍木板似的，大概率没淬透或根本没淬。原理？致密均匀的组织传递声波快嘛。
指甲刮齿面。淬硬到HRC45以上的，指甲根本划不出痕迹，即使使劲也就一道白印，一擦就没了。要是能刮出凹痕……恭喜你，中奖了。记得先洗干净油，别被表面硬化层骗了。

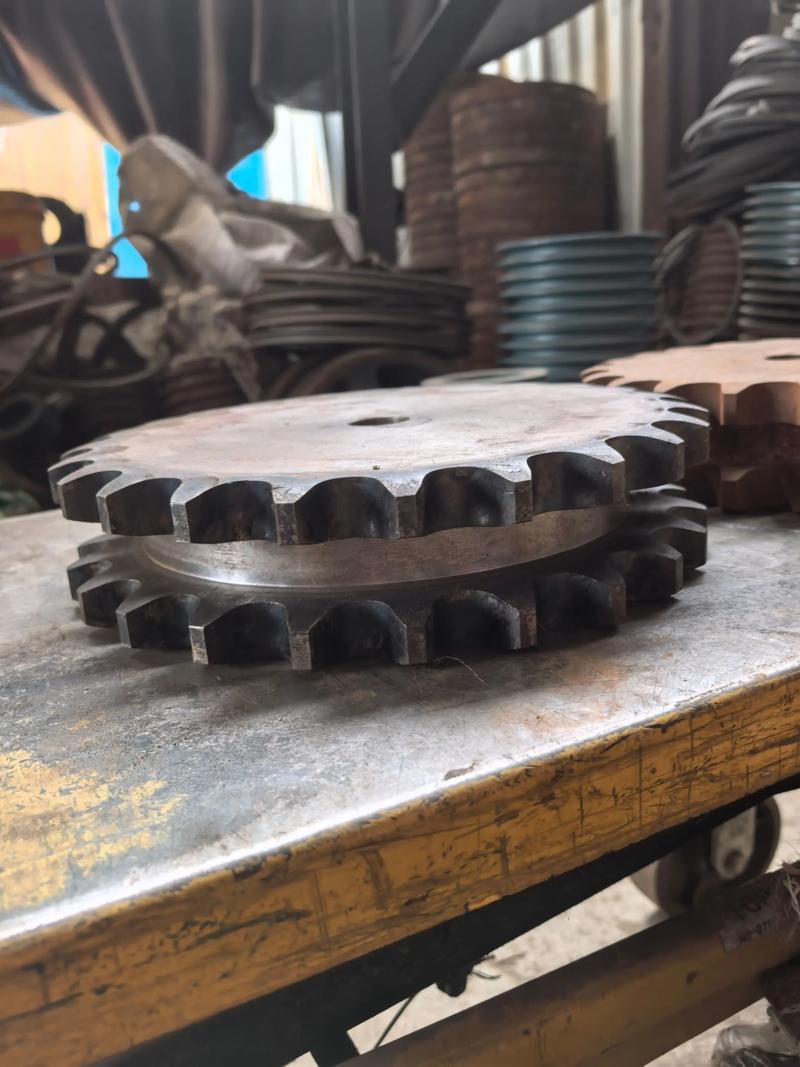

还有更绝的：看齿根。用放大镜看滚齿留下的刀纹，如果纹理均匀细密，说明工艺稳；要是深一刀浅一刀，还带毛刺，那应力集中点够你喝一壶的。老哥原话：“齿根断的链轮，缝都缝不起来。”
当然，这些法子只能当辅助。真要较真，还是得切样送检——显微硬度梯度检测和金相评级，才是最硬的指标。尤其对于重载或者有冲击的工况。
那些藏在合同里的坑，我一脚一个
你以为货好了就万事大吉？天真。合同里少写几个字，后面扯皮能让你怀疑人生。第一次踩坑是质保范围。当时写的是“质量保证”，结果出了问题，厂家说“我们保的是材质，磨损不算”。我翻合同，还真没写涵盖早期异常磨损。后来再签，我直接把耐磨寿命承诺写进去：同等工况下，使用寿命不低于12个月，或者磨损量不超过齿厚的10%。白纸黑字，再附上工况参数，他敢签说明心里有底。
另一个大坑：热处理标准。很多厂写“热处理”，但不说具体工艺。你要么写详细：渗碳淬火，有效硬化层深度0.8-1.2mm，表面硬度HRC58-62，芯部硬度HRC30-40。要么要求提供随炉试块的硬化层曲线。否则，给你做个中频表面淬火，看起来硬，用起来脆，找谁哭？
还有，交货状态要不要注明？当然要。我有次收到货，一件件全是锈，厂家说仓库放久了，不影响使用。我坚持退，因为锈蚀会降低疲劳强度。后来在合同加了一条：所有成品必须上防锈油并独立包装，经需方目检无锈蚀方可入库。你猜怎么着？后来发货质量好了一大截。
所以现在找链轮厂家，我基本不带怕的。但说真的，这些经验全是真金白银砸出来的，还有几次差点出安全事故才换来的教训。要是你正好在找供应商，别嫌我啰嗦——先花点时间做技术交流，比出了事擦屁股强一百倍。对了，最近发现浙江几家专注非标链轮的中型厂挺扎实，就不在这儿说名字了，免得像广告。自己搜，实地看，信自己眼睛比信什么都强。
