从一根导轨开始的崩溃故事
去年年底，厂里一台非标机调试，Z轴升降死活有异响。拆开一看，直线轴承里的钢球竟然掉了两颗。对，就是掉了。当时的心情——真想把采购揪过来问问这玩意儿是从哪家路边摊搞来的。后来一查，果然杂牌，连材质报告都没有。从那以后，我算是明白了，直线轴承这东西，看着简单，水可深着呢。
说实话，很多人觉得不就是个圆筒加钢球吗？能用就行。可一上高速、一吃负载、一到无尘环境，差距立马显现。我现在选厂家，第一件事就是先看他们的材质和热处理工艺。比如轴承钢GCr15，有的厂家给你渗碳淬火到HRC60以上，有的直接偷工用普通轴承钢管，硬度差一截，寿命就差好几倍。

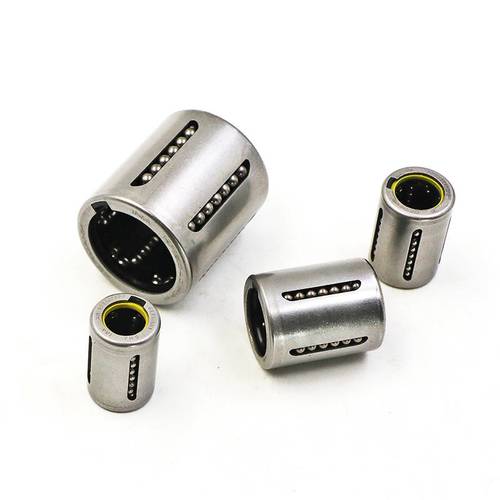

还有那个保持架，塑料的还是金属的？很多便宜货用回收尼龙，没几个月就脆了，钢球乱窜。好一点的用玻璃纤维增强尼龙66，或者直接上黄铜。不过话说回来，钢保持架噪音大，塑料的怕高温，对吧？就得看具体工况。我以前图便宜，给木工机械用塑料的，结果长年60度环境，保持架软化，整根轴拉花了——又是血泪。
国内外厂家：价差三倍，性能差多少？
提到直线轴承厂家，很多人上来就问：“THK还是IKO？还是国产的？” 其实关键不是品牌，是你究竟需要什么样的精度和寿命。
德国力士乐、日本THK、IKO这些东西，好是好，精度能到微米级，寿命计算书给你写得明明白白。可价格呢？一个标准型LM20UU，国内杂牌十几块，他们能卖到上百。交期还长，动不动8-12周。除非是半导体、医疗那种高要求的，否则一般自动化设备用，肉疼。
不过话说回来，国产一线品牌现在也不赖。像浙江的恒力、新昌那边一些给大厂代工的，工艺不断提升。有的甚至直接告诉你，“我这轴承内径公差可以做到+0/-10μm”，跟进口件比差不了多少了，价格却不到一半。前段时间用了某浙江厂家的带润滑单元的长寿命款，连续跑了4000公里还没啥磨损，确实惊喜。
台湾品牌比如上银、银泰，算是性价比折中选择。精密级的直线轴承，精度稳定，价格比日德便宜30%左右。但要注意，市面上冒充上银的假货多得离谱。我一个朋友买的“HIWIN”标志看着一样，钢印模糊，用了一个月就开始嘎吱响，拆开一看，钢球大小不均——明显假货。所以选厂家还得选正规代理或者直接原厂。
有一类厂家我特别想吐槽：某些河北、山东的小作坊，阿里巴巴上照片美如画，寄过来的样品怎么看都行，大货到手就变样。内径公差能给你从正到负乱跳，轴装进去要么紧死要么晃荡。退换货？电话都不接了。所以现在学乖了，先测样品，再小批量，最后才敢下大单。
不看广告看门道：我怎么筛厂家
现在信息太杂，各个厂家都说自己“进口工艺”、“德国标准”。我一般直接问三个问题：
- 有没有材质报告和热处理检验记录？ 拿不出的，直接pass。
- 直线轴承的内部间隙标准是多少？ 普通商用级一般C0间隙，精密级C1、C2，说不上来的肯定不专业。
- 能否提供样品实测的视频或者第三方检测报告？ 如果支支吾吾，那就算了。
另外，看厂家规模。那种厂房租在村旮旯，只有几台旧车床的，很难保证一致性。相反，有些厂家不大，但专做直线轴承十几年，老板自己就是工程师，对材料、磨削工艺门清，这种反而是宝。比如宁波有家叫凯莱的（不是广告，用过才说），规模中等，但给不少自动化公司做OEM，产品稳定性不错。
哦，还有一点，直线轴承的密封太重要了。木工、石材、粉尘大的地方，必须双端密封，甚至加金属刮板。有一次在切割机上用，没注意密封，粉尘进去三天，钢球道磨出沟槽，直接报废。后来换成带接触式密封圈的，寿命翻了几倍。选厂家时，问问他们有没有针对恶劣环境的定制密封方案，能省很多事。
对于长行程、高速的应用，现在流行自润滑直线轴承，里面带固体润滑脂块，免维护。但要注意，自润滑不适合重载低速往复，因为油膜形成不好，反而磨损快。这些门道，一个靠谱厂家的技术支持会给你讲清楚，而不是一味推销。
最后说说价格。别一上来就砍价，直线轴承这东西，偷料的办法太多了：减少钢球数量、用薄壁外圈、取消热处理……你砍到成本线以下，人家还接单，那肯定是在哪省了。我现在的原则是：比最低价高15%，但要求全检报告。毕竟人工换一次的成本就抵得上好几个轴承了。
材质与涂层：那些商家不会主动说的秘密
除了常见的轴承钢，环境潮湿或食品行业常需要不锈钢直线轴承。但注意，不锈钢的硬度比轴承钢低，负载能力打折。例如SUS440C的硬度能做到HRC56左右，GCr15却能到60以上。所以选不锈钢必须降负载使用。有些厂家用SUS304，那更软，只能用于轻载、低频率、要求耐腐蚀的地方。我曾经给食品包装机选了304的，结果半年后钢球压出凹坑，后来换成420不锈钢加氮化处理，才搞定。
还有表面涂层。像镀镍、镀铬，或者黑色的氮氧化钛涂层，一方面防锈，一方面降低摩擦。但涂层厚度控制不好，会改变配合间隙。有些小厂镀层后不重新研磨，装上轴一圈划痕。找有涂层后精加工能力的厂家，别听嘴上吹。
哦，对了，直线轴承还有一种叫开口型直线轴承，用于需要间隙调整或轴支撑不方便的场合。这玩意儿对刚度要求高，材料得够厚实。但一些厂家为了省料，外圈做得薄，一调间隙就变形。选开口型，得让厂家提供刚度曲线。
从测试到量产：我给自己定的规矩
现在每次换新供应商，我会干几件事：
- 让厂家发三个样品，付钱都行，不免费要。
- 上测试台，装到实际工况模拟跑合，测噪音、温升、间隙变化。连续跑72小时。
- 拆开检钢球道磨损，显微镜看。
- 抽检尺寸，测十个数据看CPK值，低于1.33的不要。
这套下来，基本能筛掉90%的不靠谱厂家。剩下的，再去审厂，看他们的磨床、超精机、检测设备。一台好的无心磨床和自动装配线，是小作坊无法企及的。不过也有例外，有些小厂舍得在关键设备上砸钱，那也是可以的。
说实话，直线轴承这个行业，工艺稳定性比什么都关键。大厂之所以一致性高，就是因为全流程控制。小厂可能一批好一批差，工艺波动大。所以如果量小，选小厂赌运气；量大，我宁愿找中等规模以上的稳定厂家。
