2026-09-01 04:59:45 分类：商机
后半夜堵门的客户，带着半块断齿
上个月周三后半夜，我刚换完工作服准备接孙子放学。
供销部小李拽着个满身水泥灰的老哥堵在车间门口。
老哥手里攥着半块崩断的回转齿，指甲缝里全是黄油和铁锈，说话嗓子都哑了。
说这玩意是找南方某小厂订的，三百多万的履带吊，刚吊了三次45吨的预制梁，齿直接崩成三瓣。
活停在工地上，一天误工费八万，找厂家，人已经联系不上了。

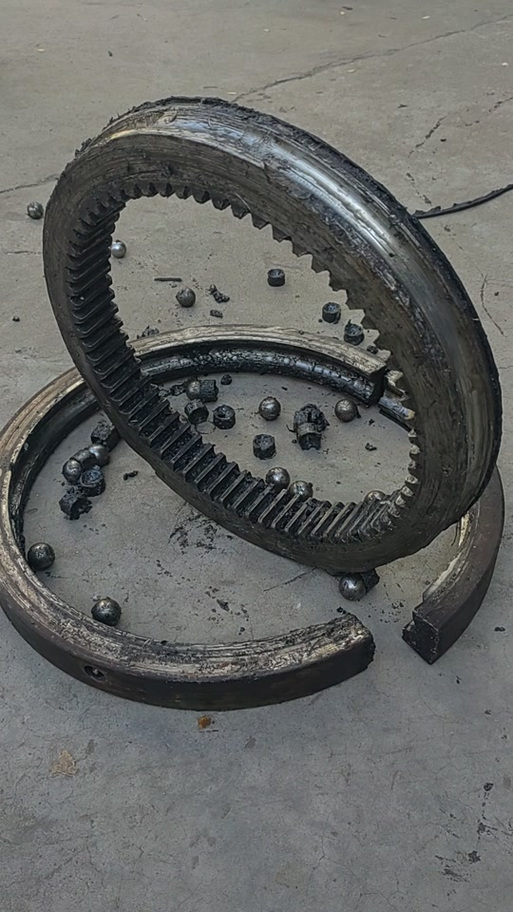

建筑机械回转支承断齿损坏实物图
说实话，这种事我见得太多了。
很多客户买建筑机械，只看价格，只看参数表上的最大起重量，从来没寻思过，背后的建筑机械厂家，差一点能差出天差地别。
行内不说的妥协，全在数字里
就说这个断齿的事。
核心的东西，其实就是三个数。
第一个，回转齿用的50CrMo钢材，调质硬度要求是260-280HB，很多小厂家偷工艺，省了回火的时间，硬度做到220HB就出厂，软得像块黄油，能不崩吗？
第二个，齿面淬火深度，国标要求齿根处不低于模数的15%，正经厂家能做到1.2mm，小厂家只淬表面，深度也就0.6mm，稍微受点冲击就断。
第三个，转台焊接变形量，合格的厂家会控制在0.8mm以内，超过这个数，回转的时候就会啃齿，很多小厂放开到2mm，还说不影响使用。
现在行业里主流两种淬火路线，整体淬火和感应淬火。
整体淬火硬度均匀，抗冲击性好，奈何变形量大，后续加工成本高，整体造价比感应淬火贵15%还多。
感应淬火快，成本低，就是齿根位置淬不透，应力大，满负荷干活容易断。
你猜行业里通常怎么做？
说实话，哪怕是头部的建筑机械厂家，中端机型也不会用整体淬火。都是妥协，只把齿尖受力部位做感应淬火，齿根就这么放着，反正大部分工地不会天天吊额定载荷，过了出厂的那几次检测，能用个三五年，厂家的保修就过了，坏了人家卖配件还赚钱呢。
这就是行内不说的秘密，大家都这么干，你不这么干，价格降不下来，抢不到订单。
不同场子，要求完全不一样
去年接了一批房建塔吊的单子。
客户是本地的包工头，手上十几台塔吊轮着转，就要求便宜，能过安监就行。
我们给配的就是普通Q235钢板，齿精度降一级，平衡臂厚度减了1mm，总价降了两个点，包工头乐颠颠拉走了，现在干了快三年，除了紧过两次螺栓，啥毛病没有。
人家本来就打算干五年这个项目就换，要那么好的材质干嘛？贵出来的钱，够他换半台新的了。
换风电基建的单子就完全不一样。
前年给张北的风电项目做配套履带吊，人家要求零下三十度不能裂，所有焊接件必须过零下四十度的冲击试验，钢材直接换成低温韧性的Q345DR，一顿比普通料贵八百多，客户一分钱没砍。
为啥？吊一次风机叶片就几百万，哪怕断一个螺栓，全项目都得赔，没人敢省这个钱。
风电吊装现场千吨级建筑履带吊
现在满大街都在说进口替代，说绿色制造，说智能制造。
很多厂家都喊着我们全部用国产件，替代进口轴承，替代进口液压阀，赚足了眼球。
不过话说回来，行里有个不愿公开的难题，就是标准滞后。
现在大吨位的起重机械，早就做到千吨级了，现行的很多国标还是二十年前针对百吨级写的。
就说抗疲劳测试，国标只要求做十万次跑合就合格，实际千吨级吊机，按十年寿命算，至少要过五十万次抗疲劳才靠谱。
很多小厂家就是卡着国标做，十万次过了就出厂，实际用个两三年，疲劳裂纹就出来了，出事了就说我符合国标，你能奈我何？
这个坑，很多外行人根本看不出来。
我今天蹲在车间磨了一下午螺栓，手上全是锈。
干了二十年，我总结的土话就是：买建筑机械，别光看铭牌上的参数，要看建筑机械厂家敢不敢把探伤报告、淬火报告给你揣兜里。
参数都是能印的，只有材料和工艺骗不了人。
对了，你们干工程这么多年，见过最离谱的建筑机械偷工减料是啥？
出来唠唠？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：建筑机械厂家的真话：干了20年车间装配才敢说的门道
文章链接：https://www.yxqcspc.com/14563/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
