2026-09-01 15:53:36 分类：商机
轧辊磨废了才想起的活
去年夏天，天热得车间电风扇吹出来都是热风。
门口闯进来三个穿钢厂工作服的汉子，怀里攥着一张皱巴巴的探伤报告。
他们的轧辊主轴颈磨偏了0.8毫米。整个轴废了，买新的要四十万，交货等三个月，停产一天损失几十万。
真的急坏了。
说实话，这种活我们接多了。原来都是补焊，补完变形大，还要上车床车半天，精度达不到，用不了半年又掉了。
这时候激光熔覆就该出场了。

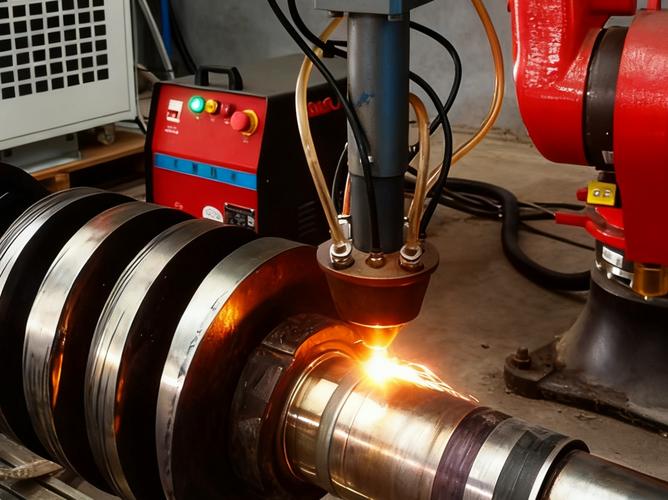

机械车间激光熔覆修复轧辊现场图
我们把磨损的地方拉荒处理干净，一层一层堆上去，最后精车抛光，尺寸差不到两个丝。
客户拉回去装机，用到现在，一点问题没有。
花了不到三万，省了几十万，你说这东西香不香？
这些年，车间里越来越多修不好的活，最后都靠激光熔覆救回来。
存在感早就不是什么实验室里的黑科技了，就是我们吃饭的手艺。
说点行业不往外说的干货
很多人听名字觉得玄乎，其实说穿了就是这么回事。
用高能量激光把金属粉末融化，牢牢焊在基体的磨损面上，一层一层堆到需要的尺寸，本质就是个精准的堆焊，只是热输入小，精度高，结合力强。
我们车间干了这么多年，常规轴类修复有三个数从来不变。
用1800W的连续光纤激光器，搭接率控制在25%到30%之间，单层熔覆厚度稳定在0.8到1.2毫米。
差一点，出来的活就不一样。搭接率太低，有沟，太厚容易裂，太薄费时间，都是几十年摸出来的数。

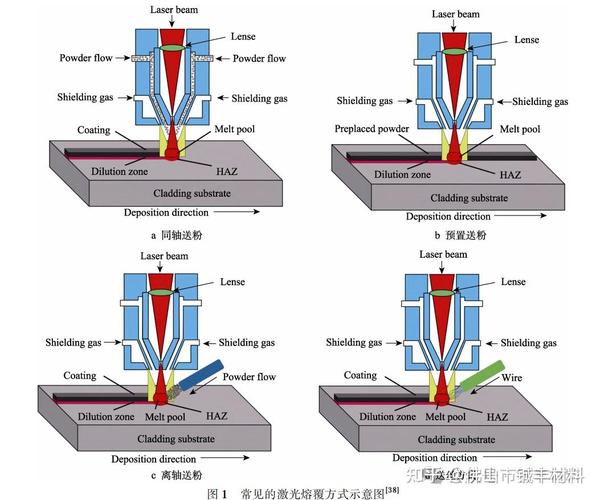

现在主流两条路线，同轴送粉和预置粉末，各有各的用法。
同轴送粉精度高，成型好，就是粉末利用率只有三成左右，大部分粉都吹飞了，成本居高不下。
预置粉末便宜，把粉提前抹在待修复的地方，粉末利用率能到百分百，就是容易裹气孔，厚度控制不准，精度差的活才能用。
不过话说回来，行业内通常不说但实际在做的妥协是什么？
很多小厂接了低价单，都会把同轴送粉吹出来的回收粉筛干净，掺三成到五成进新粉里用。
刚做完你根本看不出来，硬度也够，尺寸也对，用上一年半载，就容易掉块开裂。
用户没地方说理去，毕竟没人会给你说我用了回收粉。
激光熔覆不同搭接率成品样件对比图
我还是觉得，赚该赚的钱，全用新粉，多收千八百，客户用个三五年，回头还找你。
这行的活，不同行当完全不一样
这行的活，不同行当完全不一样
别觉得激光熔覆就是个修复，不同行业要求差得十万八千里。
就说矿山的破碎机齿辊。
去年山西一个煤矿找过来，原来他们的齿辊用手工堆焊，齿顶三个月就磨穿，每次停产维修都要花十几万。
我们给做的，堆三毫米厚的碳化钨增强镍基熔覆层，硬度能到HRC62，抗磨性是原来堆焊的四倍还多。
到现在快两年了，客户说齿顶磨损还不到0.5毫米，省了不知道多少维修钱。
这个场景要求就一个，抗磨，怎么耐磨怎么来，公差要求不高，成本压得低。
换汽轮机叶片就完全不一样了。
电厂的末级叶片，长期受水冲刷，容易出蚀坑，报废一片买新的要几万。
原来补焊热输入大，叶片变形超过0.2毫米，根本装不上，只能报废。
激光熔覆就不一样，我们控制每层的热输入，做完整体变形控制在0.02毫米以内，抛完光直接装机，尺寸完全符合要求。
这个场景要求就是变形小，精度高，结合力强，成本反而不是第一位的。
你看，同样是激光熔覆，换个行当，玩法完全变了。
现在这行，风口确实来了，原来废件直接回炉，现在修复只要十分之一的成本，省了钢铁，少了浪费，赶上绿色制造的风口。
原来高端激光器都靠进口，一台几百万，现在国产激光器稳定性上来了，价格便宜三分之一还多，小厂也买得起，进口替代做的挺快。
不过有个行业内不愿公开的难题，我也不藏着。
现在的行业标准，只要求你熔覆层的硬度、厚度、化学成分，根本没提残余应力的检测和要求。
很多小厂做完熔覆，图省事，不做去应力退火，交付的时候啥都合格，用半年一年，应力释放，直接裂了。
出了问题，标准没要求，扯半天扯不清，吃亏的都是正经干活的厂，坏了整个行业的名声。
标准滞后这么多年，什么时候能跟上，真不知道。
昨天我还在车间调新设备的参数，干了二十年，最深的体会就是那句老土话。
“熔覆先暖身，别省那半个钟头”。
说的就是熔覆之前一定要把基体预热到200度以上，比你调什么参数都管用，能少裂一大半。
别不信这个邪，我刚干这行的时候，赶进度跳过预热，结果熔完一周裂了三块，赔了不少钱，这个教训记一辈子。
你们车间干激光熔覆的时候，遇到过熔覆开裂甩锅的事吗？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：车间摸爬20年聊激光熔覆：没你想的玄乎，但也没那么简单
文章链接：https://www.yxqcspc.com/14592/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
