2026-09-01 18:20:19 分类：商机
上周三刚上班，质量部的小张就抱着一根断半轴摔在调度室桌子上，漆都掉了。
“客户路试跑了2700公里，断了，探伤结果出来，整批淬硬层偏了0.8毫米，全废。”
那天主任的脸黑得跟淬火后的氧化皮一样。我蹲在废料堆翻了一下午，抽了三盒烟，说不心疼是假的。
一百多根半轴，每根车了三天，就差这不到一毫米的事儿，全成废铁了。
这就是感应淬火，平时没人提，出事儿就是大事儿。
看不见的技术内核
很多人以为感应淬火就是“把零件往感应器里一放，加热喷水完事儿”，哪有这么简单。
原理说穿了也简单，就是交变电流产生交变磁场，零件表面产生涡流，靠电阻发热快速升温，然后喷水冷却，奥氏体变马氏体，就硬了。
但是火候怎么捏？这里面都是钱堆出来的经验。
我们做中碳钢轴类，一般用8kHz的中频，这个频率淬出来的淬硬层深度刚好在1.5到3.5毫米，不深不浅，既能耐磨，又能保留芯部的韧性。冷却速度要控在每秒200℃左右，快一点淬裂，慢一点硬度不够。
现在行业里主流两种路线，连续扫描淬火和埋入式整体淬火。
连续扫描便宜，设备占地方小，长轴可以分段慢慢淬，但是淬出来的应力沿轴向分布不均匀，接口位置容易出缺陷。
埋入式整体淬火效果好，应力均匀，但是设备贵，大零件要做专门的感应器，成本起码高两倍。
说实话，行业内通常不说但实际都在做的妥协是什么？批量订单赶工期，客户压价压得狠，你不用埋入式，改连续扫描，只要硬度检测达标，客户也查不出来，能用个三五年，出问题也是过了保修期的事儿，这种操作，小厂比比皆是，大厂也免不了偶尔玩一次。

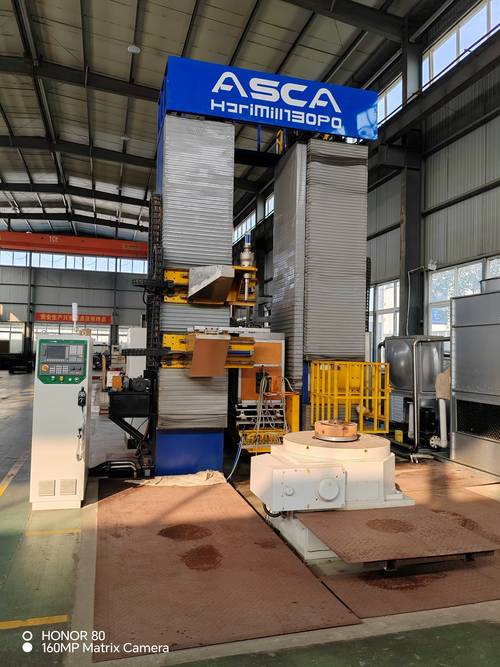

机械加工车间感应淬火机床工作现场
不同行当的不同调法
感应淬火不是通用工艺，不同行当要求差得能气死新手。
第一个就是汽车传动件，比如刚才说的半轴，要求就是耐磨抗冲击，汽车跑起来半轴不停转，受力一直在变，淬硬层偏一点，应力就集中，断是早晚的事儿。
前年我们接了一批出口给轻卡的半轴，客户要求淬硬层位置误差不能超过0.5毫米，我们调了三次感应器位置，最后用红外测温盯了每一根的加热温度，才勉强合格，差一分都不行。
不过话说回来，风电行业的主轴要求又完全不一样。
兆瓦级风机的主轴，重达几十吨，要求淬硬层在配合齿轮的位置，深度误差不能超0.3毫米，而且残余内应力必须控制在200MPa以内，不然风机转十几年，应力慢慢释放，主轴变形，整个齿轮箱就废了，换一次主轴几百万，谁敢赌？
去年我们给某风电厂做试样，光是测残余应力就花了两万多，就是怕出问题。
还有工具行业的刃口淬火，要求淬硬层刚好到刃口，不能深也不能浅，深了刃口脆容易崩，浅了不耐磨用两次就钝，比轴类要求还严。

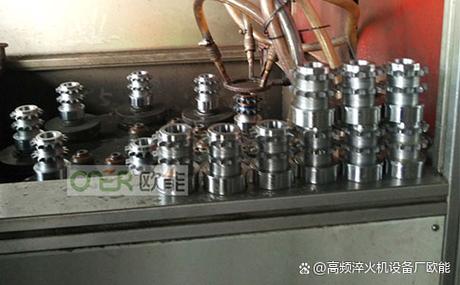

汽车半轴感应淬火后硬度检测工位
热闹背后藏着暗礁
现在国产感应电源做得真不错，以前买进口的一台要一百八十万，现在国产同性能的才五十万，精度差不了多少，进口替代做得确实踏实。
还有绿色制造，以前都用淬火油，烟大污染重，现在大多换成水基淬火液，味道小，排污成本降了快七成，这都是实打实的进步。
但是有个事儿行业内都不愿公开说，现在的国标只要求检测表面硬度和淬硬层深度，从来没要求检测残余应力。
很多厂家，不管大小，做出来的零件硬度合格，淬硬层深度也对，就是残余应力不合格，拉应力太大，零件放半年自己就裂了，或者用个两三年就断了，出了问题你查国标，人家符合标准，你没地方说理。
这就是标准滞后带来的风险，这么多年一直没改，说白了，测残余应力太贵，批量全检谁都吃不消，就这么睁一只眼闭一只眼过去了。
现在都讲智能制造，很多厂上了自动线，参数一键设定，工人连感应器都不会磨了，出了问题全靠厂家上门调，老师傅的那点手感，慢慢都丢了。
昨天我跟徒弟磨感应器，他还在说，师傅现在都智能化了，电脑自动调参数，还用手磨？
我跟他说，电脑能调频率功率，调不了零件毛坯的内应力，也调不了冷却水的杂质硬度。
我干了二十多年总结的土话就是：淬火看硬度，活命靠应力。
啥意思？你检测出来硬度全对，不代表零件能用，把应力捏对了，才是真的过关。
你们有没有遇到过，所有检测都符合标准，就是批量出问题的感应淬火活儿？不妨唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老工程师聊感应淬火：车间里看不见的隐形门槛
文章链接：https://www.yxqcspc.com/14603/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
