喷丸强化:车间里藏了20年的隐形保命工艺

那天我刚换完劳保鞋,还没摸到机床手柄,调度室的大喇叭就喊我去门口。 客户拉着半根断了的风电主轴,脸黑得像刚从喷丸箱里捞出来。 说运行才18个月,轴颈就断了,拉回来索赔。 探伤磨完断口,清清楚楚的疲劳裂纹,起始点就在没喷够的过渡圆角上。

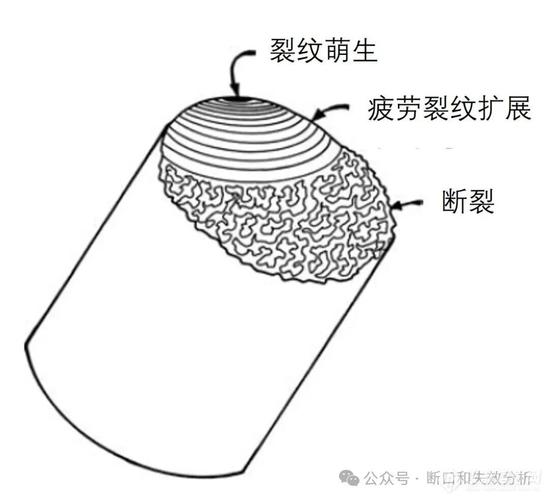

风电主轴断裂疲劳断口宏观图
风电主轴断裂疲劳断口宏观图

弹丸打出来的余劲,全在细节里

弹丸打出来的余劲,全在细节里
弹丸打出来的余劲,全在细节里
很多人以为喷丸就是拿小珠子瞎打,打磨粗糙度好看而已。 说实话,这完全搞错了核心。 喷丸真正的作用,是用弹丸砸在工件表面,砸出一层残余压应力——就是给工件穿了一层防弹衣,外面的疲劳裂纹要往里钻,得先扛过这层压应力的抵消。 正常来说,喷丸工艺做得到位,表面残余压应力能到-400MPa到-800MPa,工件的疲劳寿命能提高至少10倍,弹丸直径一般控制在0.1mm到2.0mm之间,工件越大应力要求越深,弹丸选得越粗。 现在主流两条路线,空气动力喷丸和离心喷丸。 空气喷丸靠压缩空气吹弹丸,能对准复杂的内孔、圆角,精度高,适合小批量高端零件,但是一小时打不了多少,成本高。 离心喷丸靠转轮把弹丸甩出去,效率高,几十吨的大主轴几个小时就打完,适合批量大工件,但是边角地方容易打不均,强度控制不准。 不过话说回来,行业内通常不说但实际在做的妥协,你知道是什么吗? 很多厂家嘴上写着要求100%覆盖率,批量生产的时候,为了省时间省弹丸损耗,实际只打到80%就完事了。 送检的时候挑两三件专门多打十分钟凑数据,真到市场上,就看客户运气。 毕竟喷丸这活儿,干完了看不见摸不着,不到断了没人知道出问题。

不同行当的要求,差得能有十万八千里

前几年跟航空厂合作起落架零件,那要求叫一个严。 航空起落架要反复受冲击,怕应力腐蚀,要求喷丸强度0.4mmA(阿尔门),覆盖率必须200%,还不能用普通铸钢丸。 为什么?铸钢丸用久了碎掉,会掉铁屑嵌在工件表面,时间长了生锈产生点蚀,照样出裂纹。 一开始图便宜用了国产铸钢丸,做盐雾试验没过,最后换了球形陶瓷丸,成本直接涨了三倍,但是合格率从72%升到98%,再也没出过问题。 换到汽车行当中的钢板弹簧,要求又完全不一样。 前年给国内某主机厂配套,原来的工艺台架试验只能过12万次,达不到新的国标要求。 我们查下来,就是原来喷丸强度只有0.15mmA,应力层太浅。 后来把强度提到0.3mmA,覆盖率提到150%,换了新的钢丝切丸,试验直接跑到48万次才断,完全满足要求。 算下来一根弹簧成本只涨了8块钱,主机厂直接就定了新工艺。

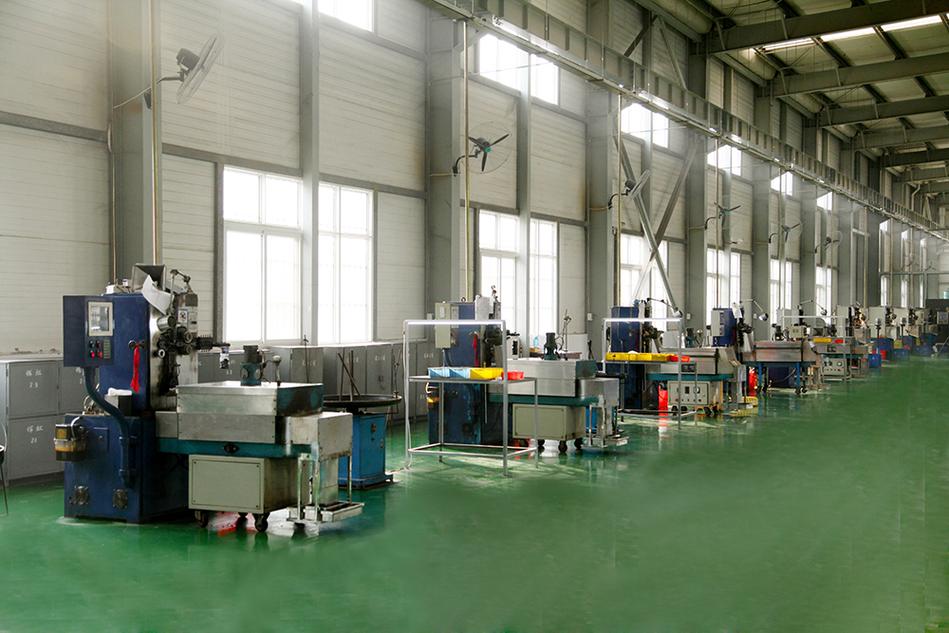

汽车钢板弹簧喷丸加工车间现场图
汽车钢板弹簧喷丸加工车间现场图

风口里藏着没人说的老坑

风口里藏着没人说的老坑
风口里藏着没人说的老坑
这两年进口替代火,原来高端喷丸设备全靠进口德国佬的,现在国内不少厂家做的设备精度已经追上了,价格只有一半,不少厂都换了。 绿色制造这块,原来废弹丸、废水直接排,现在都有了回收线,废丸碎了筛出来重新融,废水循环用,也符合要求。 但是有个行业内不愿公开的难题,憋了十几年了,就是标准滞后。 现在咱们判定喷丸合格不合格,还是用几十年前的阿尔门试片测强度,覆盖率靠人眼瞅。 你说100%覆盖率,怎么定义?就是工件表面没有没打到的地方对吧? 同一个工件,老师傅眼神好点说100%,年轻徒弟眼神差点说只有90%,全凭经验。 现在高端工件要求应力层深度到2mm,现有标准根本没有统一的检测方法,很多时候就是工艺卡写多少,你照着打,打够时间就算合格,至于实际应力够不够,谁也说不准。 真出了质量问题,各方扯来扯去,就是没个准数。 我干了20年车间,总结出来一句土话:喷匀不喷狠,够量不凑数。 你为了省十分八分钟偷工,早晚要赔上几十万的本钱。 话说回来,你们车间现在喷丸覆盖率还是靠人眼判断吗?
