上周刚处理完一个客诉。
国内某商用车厂退回来我们供的差速器壳体，说中心孔距偏了0.02mm，装配的时候行星齿轮卡壳，整条试装线停了三个小时。
赔了八万多误工，够车间发小半年奖金，想想都肉疼。
当时新来的质检员还嘴硬，说用游标卡量了好几次都对得上。
我们把工件推到屋角那台机器旁边，开机扫了十分钟，什么都清楚了。
车间里的尺寸判官
就是三坐标测量。
很多人只在供应商的质检报告上见过这个词，真到出问题了才想起它的好。
四个定位孔的垂直度差了0.03mm，卡尺千分尺能量外径能量孔距，你能量藏在里面的形位公差吗？
根本摸不到。

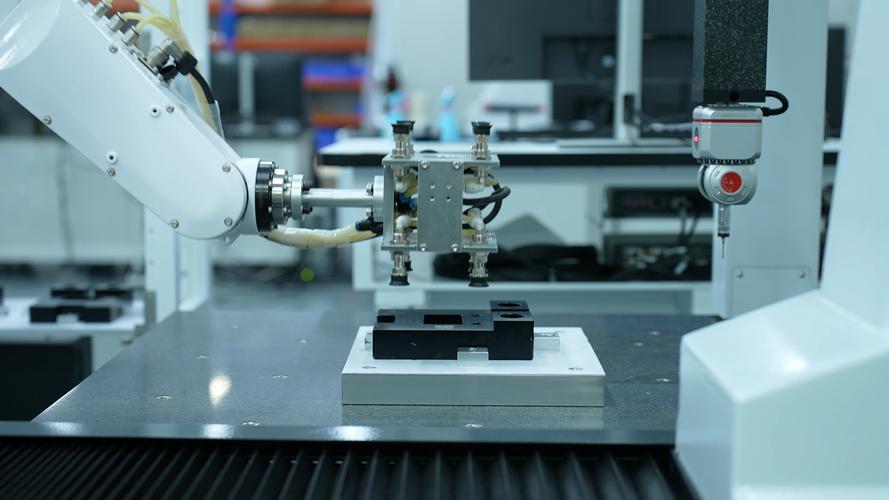

机械车间三坐标测量仪测量差速器壳体现场
说穿了三坐标的原理也不复杂。
就是给测量探头三个互相垂直方向的精准移动导轨，每采一个点就能读出XYZ三个坐标，把几百几千个点拼起来，拟合出工件的实际形状，再和设计图纸比，差多少一目了然。
不说出口的选型妥协
不说出口的选型妥协
很多人选机器上来就问精度，其实这里面的门道多了去。
现在主流就是两大路线：固定桥式，和移动关节臂。
我干了二十年，见过太多人踩坑，也见过行业里心照不宣的妥协。
普通桥式三坐标，常规精度是2.8+L/200 μm，关节臂的精度一般是0.03mm 每米行程，我们车间那台用了15年的进口桥式机，温度漂移能控制在0.5μm/℃，这个数字国内目前大部分厂家还做不到。
桥式精度高稳定性好，但是必须放在恒温室，开机至少暖机40分钟才能干活，摆进去就挪不出来了。
关节臂揣个箱子就能拉走，站在机床边上就能测大工件，灵活得很。
但是精度差了快一个量级，手碰一下点就采偏了。
说实话，很多小厂买三坐标，哪里是买来日常检测的？
就是摆着给客户看，用来出最终验收报告的。
本来要求放恒温室，为了省房租，直接挪到车间墙角，夏天车间温度差能到5℃，全靠软件补偿温度误差，差个0.01mm左右，只要客户不说，就当没看见。
这就是行业里通常不说，但是大家都在做的妥协。
不同行当的不同规矩
我接触过的应用，差得真不是一点半点。
前几年给航发厂做配套工装，要测定制叶片的叶型型线。
人家要求采至少3000个点，公差卡到0.005mm，比一根头发丝的二十分之一还细。
那批12件叶片，最后测出来前缘型线偏了0.008mm，整批全部返工，半毛钱都没赚到。
航空航天这行，三坐标就是最后一道生命线，差一点都不行。
换新能源汽车的电池托盘呢？
全铝合金一体挤压的，长度快两米，根本拉不动去恒温室。
我们直接扛着关节臂到挤型机边上，测孔位和平面度就行，公差要求0.1mm，差个一丝半丝根本没人管。
去年接了某新势力的订单，关节臂扫完直接出报告，人家只要能装下电池模组，就合格。

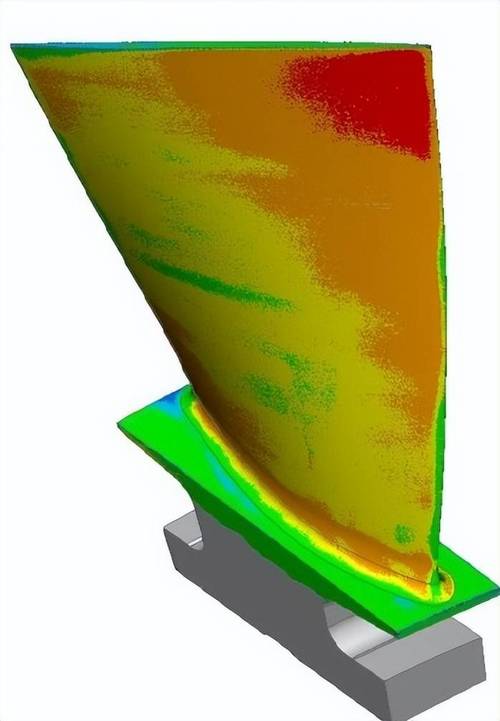

三坐标测量仪扫描航空发动机叶型数据界面
现在都喊进口替代，国产三坐标这几年进步真的快。
价格比进口便宜一半还多，常规精度已经能满足百分之八十的工厂需求，很多大厂都开始换国产了。
不过话说回来，有个事儿行业里没人愿意公开说。
现在新的制造工艺出来太快了，一体压铸就出来五六年了，现行的三坐标测量国标还是十年前的。
对于一体压铸车身这种大尺寸自由曲面工件，拟合形位公差的算法根本没有统一标准，你用A算法算出来合格，换B算法就算不合格。
出口到欧洲的单子，人家用他们的标准算，你拿着国内旧标准喊冤也没用，最后只能拉回来返工，亏运费亏工时。
这就是标准滞后埋的坑，什么时候能填上还不好说。
昨天我去三坐标那擦灰，跟新来的小孩说。
干测量这行，三分靠机器，七分靠环境，别光信屏幕上跳出来的数。
开机不暖机，温度差半度，出来的数再好也不能信。
你们有没有碰到过为了凑合格报告，偷偷改参数的事儿？
不妨出来唠唠。
