试压漏了的阀体，切开全是针孔
上周三，质量部拉着一个液压阀体进车间，脸拉得比马长。
客户试压，三个兆帕就漏，这是退回来的第五件了。

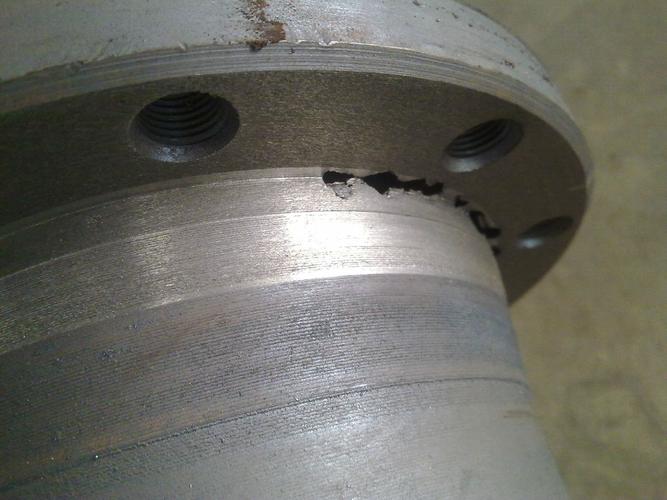

我搬着铸件去气割，切开那一瞬间，就看到内浇道附近密密麻麻的小缩松，针尖大小，连成一片。
干了二十年铸造，见得最多的质量问题，不是粘砂，不是气孔，就是这玩意。
它不像裂纹一眼就能看到，藏在里面，机加工完才露出来。要么试压漏，要么受力断，坑死人。
两种控制方案，不说透的猫腻
很多新人课本上学，缩松就是液态收缩凝固收缩补不上，理是这个理，真干起来全是钱的事。
我们做过整整三批统计，浇注温度比工艺要求高25℃，缩松的发生率直接涨40%。
低碳钢做砂型铸造，冒口的有效补缩距离，一般不会超过120mm，超出这个范围，你再大的冒口也没用。
现在主流两种控制路线。
一种是用发热保温冒口，贵，比普通冒口成本高快两成，但是补缩效果好，缩松大多能憋在冒口里，成品率高。
另一种就是用普通冒口加外冷铁，便宜，冷铁加快表面凝固，把缩松往需要补缩的地方赶。
说实话，行业内通常不说但实际都在做的妥协是什么？
中小批量订单，利润本来就薄，客户压价压得凶，本来工艺上要求全用发热冒口，很多厂子偷偷换成普通冒口，只在关键位置加一块捡来的废旧冷铁，把缩松刚好赶到加工余量里面。
只要超声波探伤能过，不超标，就出货。反正用户装机，只要不裂不漏，谁会切开看？
不同行当，要求差着十万八千里
液压件行业，要求是真严。
去年给某挖机厂做一批主阀体，所有承压流道的壁上，绝对不能有缩松，哪怕0.1mm的缩松都不行。
那批出了三台试压漏，就是缩松刚好长在流道壁上，最后全批拆开探伤，废了11台，亏了小十万，原材料人工全搭进去。
不过话说回来，风电行业就不一样。
风电上一吨多的轮毂，对缩松的要求就活泛很多。受力的筋位、安装面绝对不能有，中心不受力的部位，哪怕拳头大一块缩松，都能放行。
前年隔壁厂子出了一批轮毂，拉荒加工外圆的时候，车出一片缩松，刚好在安装法兰面上，补焊都修不了，直接整铸件回炉，几十万打了水漂。
要求不一样，处理方式也不一样，根本没有放之四海而皆准的法子。
现在好多厂子都上了铸造模拟软件，说能提前预测缩松，省试模钱。
我见过好几个厂子，花几百万买软件，最后还是靠老工艺吃饭。
为什么？软件算的都是理想条件，砂型水分今天高明天低，生铁成分每批都差零点几个碳，浇注工赶产量，浇速快个十秒，温度就差十好几度，这些变量软件哪能全算进去？
行业内不愿公开说的难题，就是现在的缩松评级标准滞后太多了。
新能源汽车的结构件，要求和传统机械完全不一样，有些位置本来就不受力，有点缩松根本不影响，但是旧标准卡着，就得报废，平白浪费好多材料。绿色制造喊了这么久，其实好多浪费都是标准卡出来的，没人敢随便改。
我今天早上扫废料堆，还看到那个切开的阀体，锈都开始生了。
干了二十年，总结出一句土话：宁让缩松藏肚里，别让缩松露脸皮。
其实说白了，做铸造哪能完全没缩松？只要把它放到不该它待的地方之外，就是合格。
你们车间遇到藏不住的缩松，是焊补返修还是直接回炉？
