一卡车退货砸出来的教训
上个月刚上班，供销老李拽着客户堵在我工位门口。

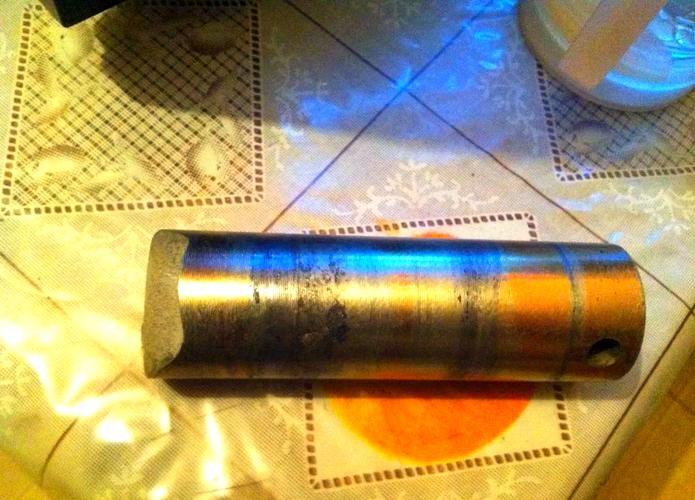

客户把三根断成两截的销轴往我桌上一掼，脸黑得跟刚从淬火槽捞出来一样。
这批货发出去，跑合才320小时就断了三根，整批都给拉回来了。
查了三天，问题出在哪？原来我们那台用了十年的老电子管高频炸了管，新管要等半个月，车间主任图省事，让我们用工频炉凑活赶单。结果淬火层深度差了0.8毫米，硬度波动差了快8个HRC，内应力乱得一塌糊涂。
亏了十万块货款不说，还丢了老客户的信任。
其实我们早在两年前就讨论过换固态高频感应加热淬火设备，就是舍不得几十万的投入。这下好了，贪小便宜吃大亏。
行业里不说透的技术门道
很多刚入行的小孩总问，固态高频和原来的电子管高频到底差在哪？
说白了，就是发热效率不一样。固态高频的电能转换效率能稳定在85%以上，老电子管最多也就50%，差了快一半。我算过我们车间的账，每天开8小时，一年下来固态高频能省快12万的电费，刚好三年就能省出一台设备钱。
现在市面上两种主流路线，全MOS管和IGBT。好多厂家吹自己全MOS就是比IGBT好，卖得也贵。
说实话，行业内都在做的妥协就是这个。20KW以下的小功率设备，MOS管确实稳定灵活，功率上去之后，100KW以上的设备，很多厂家为了降本，用小功率MOS管堆，反而故障率比IGBT高15%还多，出了问题就推说是工人操作不当，从来不说自己元器件选的不对。

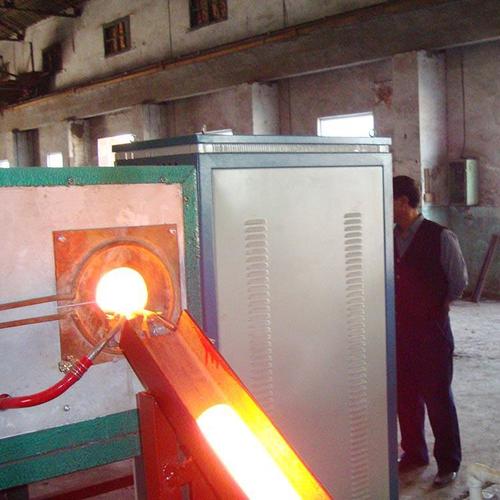

原理其实也不复杂，就是靠电磁感应让工件表面自己发热，几秒钟升到淬火温度，喷水一冷就完事。变形比传统炉淬小太多，精度高。
选型别光盯着功率看，很多人上来就问你最大功率多少，其实感应线圈的贴合度才是灵魂，还有冷却水的进水压降要求，忽略这个，买回去三天两头堵水路，够你头疼的。
不同行业用，要求差得十万八千里
去年给一家商用车转向机厂调设备，他们做销轴，要求很死：淬火层深度必须卡在0.8-1.2毫米，硬度HRC55到60，差一点都不行。原来他们用的小厂设备，每天报废十三四根，我们把频率调到32KHZ，功率定在70KW，感应线圈重新开了模，改完之后一天报废不到1根，一年省出二十万废料钱。
换做矿山机械的大齿轮，要求完全不一样。齿面要淬硬耐磨，齿根得留韧性，不然一受冲击就断齿。山西那家国营矿机厂原来用整体淬火，齿根硬得跟玻璃一样，一年断十几根齿，我们给他们改了扫描淬火，走刀速度压到每分钟6毫米，刚好只淬齿面，齿根保留原来的韧性，现在用了两年多，没断过一根。
说白了，没有万能的设备，只有合适的参数和设计，你拿淬销轴的参数淬齿轮，那肯定出问题。
现在都讲进口替代，原来一套进口设备要两三百万，现在国内做的好的厂家，性能差不了多少，价格才三分之一，好多厂都换了。也符合绿色制造的要求，省电不说，原来电子管那点X射线辐射，现在完全没有，工人也舒服。
不过话说回来，行业里有个不愿公开说的难题。现在的国家标准还是十多年前定的，只要求测表面硬度和淬火层深度，不测残余内应力。好多设备做出来，表面硬度完全合格，就是内应力不对，工件放半年自己变形，等到客户出问题，早就过了质保期，这个坑我见过不下十个厂踩过。
我们干了二十年，都知道内应力才是决定工件寿命的核心，但是标准没要求，很多厂就省了这道检测工序，赚黑心钱。
昨天我还在车间摸那两台新固态，用了四年，除了换过滤芯，没动过其他地方。
我常跟徒弟说，老经验一句话：买淬火设备，先算电费，再查应力，别光听牌子吹牛皮。
你们车间换固态高频感应加热淬火设备的时候，踩过什么离谱的坑？有空一块唠唠。
