轧辊磨成槽，差点赔几十万

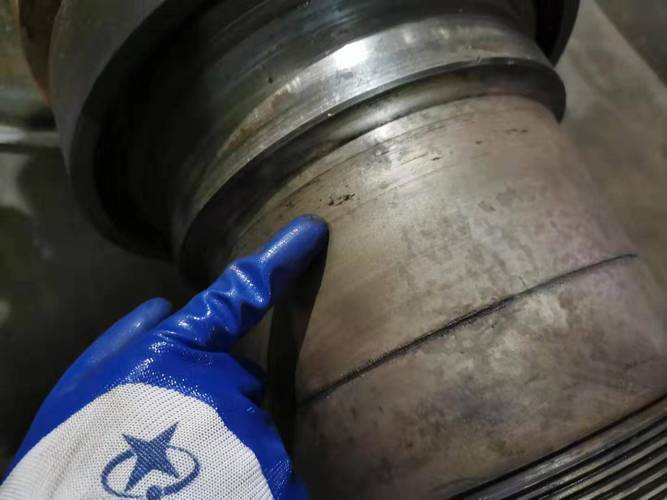

去年秋末，钢厂拉来一根支承辊。轴颈磨出一道两厘米深的槽。
原来的外协说，直接回炉重炼吧，换新的要六十八万，我们给你走流程，收五十万。
客户生产部长拉着我抽烟，烟屁股揉了三个，说停一天产亏几十万，能不能想想办法？
我蹲那摸了摸槽的边缘，抬头说，试试激光熔覆吧。
没外传的参数和行业妥协
很多人听着激光熔覆玄乎，说白了就是用高能激光把合金粉末融化，一层一层堆在零件磨损的地方，和基体焊死，比堆焊变形小，比电镀结合力强。
干了二十年，我就认三个核心数。送粉率控制在8到12克每分钟，激光功率卡在1800瓦到2200瓦，搭接率30%到35%。别信网上那些花里胡哨的参数，就这个范围，做碳化物耐磨层，合格率能到九成五以上。
现在行业里主流就是两种材料方案，钴基合金和镍基碳化钨。
钴基的好啊，耐磨耐腐蚀，高温下也稳，就是贵，一公斤粉末要八百多，做这么大一根轧辊，光粉末就要十几万。镍基碳化钨便宜，一公斤才两百多，耐磨也够用，就是超过600度，碳化物容易分解掉块，韧性也不如钴基。
说实话，行业内通常不说啥？很多小厂接单子，客户要求钴基，他偷偷掺个百分之三十的镍基进去，省成本，表面硬度测着还达标，不出大问题根本发现不了。这就是大家心照不宣的妥协。
不同行业，完全不同的干法
别以为会做轧辊，就能干所有活，不同行业要求差老远了。
前年晋北一个矿，拉来一车刮板输送机的刮板，中板磨偏了十几毫米，一片刮板新的要八千多，报废十多片就是十万。矿山要求啥？抗冲击，抗磨。刮板拉煤的时候天天砸矸石，你熔覆层太脆，一砸就裂，全白搭。
我们调了粉末配方，把硬度控制在HRC58，比要求的低三度，韧性提了不少，最后一片熔覆才一千二，现在三年过去，对方说还在用，磨掉不到两毫米。
另一个案例是去年广东的电厂，汽轮机末级叶片水蚀烂了，坑坑洼洼的。原来用手工补焊，焊完变形超过一毫米，动平衡得重新做，一次就要十几万，还耽误工期。
电厂要求啥？变形小，耐腐蚀。我们把线能量压到原来的三分之二，每熔完一层空冷三分钟，最后变形量才0.08毫米，直接装机，省了十万多的动平衡费，客户乐坏了。
风口下面藏着暗坑
这两年激光熔覆火得很，都说绿色制造，进口替代，原来的废零件现在都能修，确实省了好多材料，好多钱。原来进口的激光器一台要几百万，现在国内做的一样用，价格砍半，小厂也能上设备，本来是好事。
不过话说回来，有个坑行业里没人愿意说。就是厚层熔覆的残余应力。你堆个十毫米以上的耐磨层，哪怕你预热到300度，焊完去应力退火，放个两三年，应力慢慢释放，还是会裂，甚至整块掉下来。
谁说谁也解决不了？也不是，做分层去应力啊，但是成本要涨一倍，客户不愿意出这个钱，大家也就闭着眼装不知道，出了问题再扯。
还有标准滞后，现在能用的粉末几百种，新工艺出了十几种，现行的国家熔覆标准还是2008年的，好多指标根本对不上。上次我一个朋友接了个单子，熔覆层用了两年裂了，客户拿旧标准告他，愣是赔了十几万，没地方说理去。
我天天在车间摸零件，总结出来的话，土得掉渣，但是好用——“熔覆不看参数看手感，啥零件得啥脾气”。
你参数调的再对，零件原来受过应力，基体本身有暗伤，堆完还是裂。
你们干活的时候，遇到过熔覆层整块掉的情况不？都碰到过啥奇葩坑？评论区唠唠。
