上个月后半夜，我刚到家，手机就炸了。

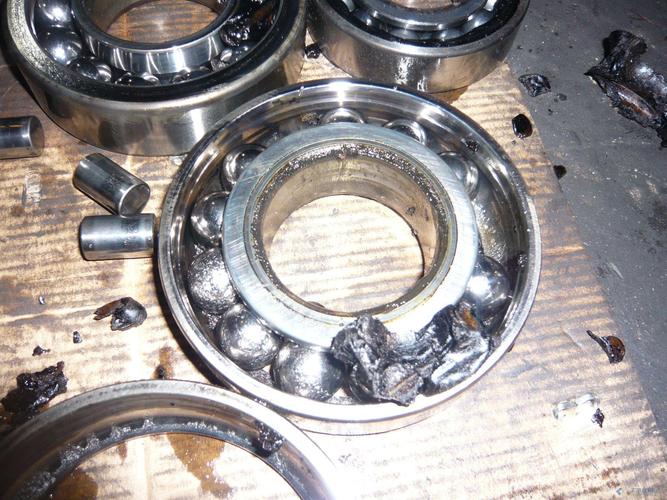

客户那边拉过来一台退回来的粮食提升机主轴，才跑了1100小时，轴承烧得蓝透了，质保期都没过，要我们赔三倍误工费。
拆的时候全车间围过来，有人说轴承买到假货了，有人说主轴动平衡没做好，吵了半天。
最后拿百分表一量装轴承的座孔，再翻选型表，没人说话了。游隙选错了。
看不见的坑，烧轴的锅
说实话，很多干机械十年八年的，选轴承只看型号对不对，从来不问游隙组。
什么是轴承游隙？说白了就是轴承内圈不动，外圈能晃的量，或者反过来。就是那点空隙，决定了轴承的命。

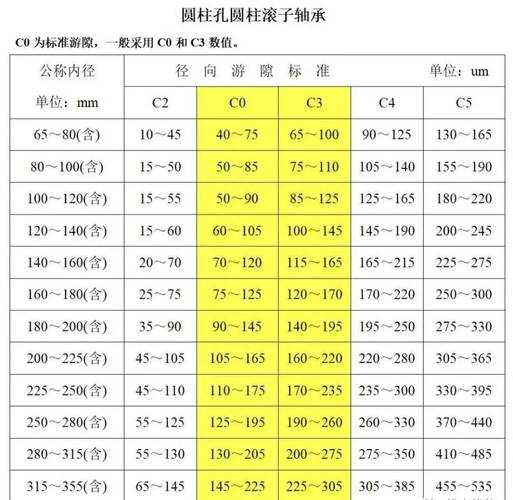

就拿最常用的6205深沟球轴承来说，C0组原始游隙是0.005~0.015mm，C3组是0.012~0.025mm，差不到一个丝，就能要了命。
这次的提升机装在南方粮食仓库，夏天机房里温度能到40度，满负荷运行轴承自身温升又能涨40度，钢的热胀冷缩，算下来总共能吃掉差不多0.018mm的游隙。选了C0，热起来游隙直接变成负的，轴承转不开，硬磨，不到一千小时就烧了，太正常了。
现在市面上主流的就两种思路，要么常温普通工况用小游隙C0，要么高温高速用大游隙C3。
说点行业内不说的事儿吧。很多设备厂明明知道客户工况温度高，应该用C3，偏不。
为什么？大游隙轴承出厂试机的时候，你用手转能摸出点轻微旷量，不懂的客户会觉得你轴承不合格，精度差，要退货。小游隙转起来顺滑，手感好，客户挑不出毛病。
至于两三年后烧轴？那时候质保早就过了，刚好赚售后的钱。这就是大家心照不宣的妥协。
不同工况，差一个丝天差地别
我干这么多年，见过太多工况，游隙要求差着十万八千里。
前年给晋北一个露天煤矿做皮带滚筒轴承，一开始设计院按惯例给了C3游隙。结果冬天零下21度开机，不到一个月，三台滚筒两台的轴承保持架碎了。
拆出来一看，钢在低温下收缩，原本的C3游隙又大了快0.01mm，皮带的冲击震动直接把保持架砸断了。最后换成C2小游隙，用到现在六年了，屁事儿没有。
这是低温重载矿山的情况。换新能源车电机呢？完全反过来。
去年给国内一家新势力做电驱主轴的样品，一开始按国标普通高速选了C3，台架试验一做，噪音比客户要求高了3分贝，怎么调动平衡都没用。
最后把游隙改成负游隙，给了0.002到0.005mm的预压，直接就稳了，噪音一下降了4分贝，刚好达标。
为什么？电机主轴要的是刚度，一点点游隙都会造成转动的时候的径向窜动，放大噪音震动，所以必须给预压，吃掉游隙。换了皮带滚筒你给负游隙试试？冬天直接冻裂。
进口替代下的老暗礁
这两年国产轴承起来了，很多原来用SKF、NSK的都换成国产了，好事儿。
但是有个问题，行业里没人愿意说。现在国标对轴承游隙的分组标准，还是三十年前定的，就那几组，C2、C0、C3、C4，对应不了现在的新工况。
就说现在的8000转以上的高速主轴，还有锂电设备的牵伸辊，都需要定制游隙，标准里没有对应组别，很多小厂做出来，同一批货游隙能差出0.01mm，装机全靠碰运气。这就是标准滞后埋的雷。
智能制造喊了这么久，你见过哪个厂在线监测轴承实时游隙的？都是测温度测震动，游隙磨耗了才出问题，等你发现的时候已经烧了。现在还没低成本的在线检测方案，这也是躲不开的暗礁。
不过话说回来，国产这几年进步真的快，很多大厂现在已经能做定制游隙了，精度控制不比进口差，价格还便宜一半，只是很多人不知道，还只认进口的。
干了二十年车间，我总结的土话就是：游隙差一丝，轴承少用一年。
选轴承别光看牌子对不对，多问一句游隙选的啥组，比啥都强。
你们干机械这么久，有没有遇过看起来是轴承质量问题，最后查出来是游隙错了的事儿？
