2026-09-08 01:48:57 分类：商机
昨天一大早，天还没亮透。
调度室的电话就炸了。
珠三角那个做消费电子的客户，刚拉走的一万个手机保护壳，整批退回来，说边缘飞边超差，要扣三十万货款。
车间主任蹲在机台边抽烟，抽了半盒，抬头问我“老陈，你看看这活怎么圆？”
我蹲下去摸了摸料把，又抠了抠飞边，心里门清。
注塑成型这活，哪有什么玄学，都是细节漏了而已。
你以为靠手感，其实全是数字卡出来的
很多外行觉得，注塑不就是把塑料熔化了，挤到模具里冷却成型吗？
说白了就是这么回事，但是差一个数字，就能整批报废你信吗？
就拿我们这次出问题的PC+ABS料来说，料温必须分三段卡：射嘴段185℃，熔融中段210℃，料斗后段190℃，差个五度，要么熔体偏软飞边，要么硬了打不满。
现在主流就两条路线，热流道和冷流道。
热流道好啊，不用做料把，省料，产品出来不用剪浇口，省人工。
但是一套适配16腔模具的热流道，进口的要十几万，国产的也要六七万，摊到小批量订单上，每个产品成本涨一毛多，客户根本接受不了。
冷流道便宜啊，一套几千块搞定，就是每个产品带个料把，要剪要冲，浪费点料。
说实话，行业内没人说破的妥协就是：只要订单量低于十万套，九成工厂都会选冷流道。哪怕明知道浪费料，明知道多一道工序，算下来总成本还是比热流道低，就是这么现实。

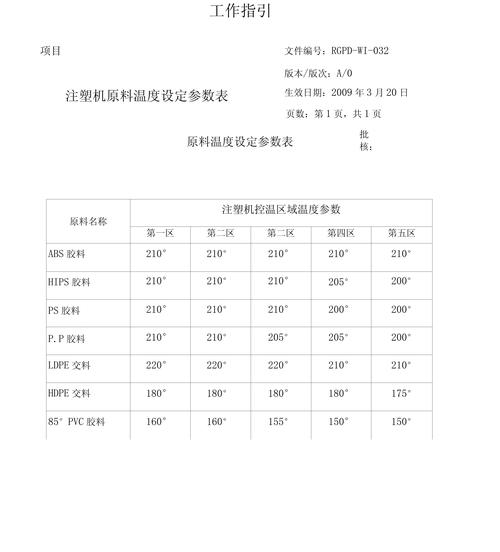

注塑成型机台料温参数设置屏
不同的活，要求差的不是一点半点。
我干了二十年，碰过的产品从牙线盒到汽车保险杠，什么活都接过。
不同行业的注塑，完全是两个玩法
就说消费电子，上次那个做智能手环腕带的单，客户要求表面无划痕，logo边缘锐度不能超0.02mm。
我们一开始调了三天，做出来的货十件有七件logo边缘发糊，怎么弄都不对。
后来我把保压时间从原来的5秒调到9秒，锁模力加了10吨，瞬间就合格了。
消费电子要的就是表面观感，差一丝都不行，客户要摆在专柜卖的，容不得半点马虎。
另一个就是汽车行业，我前年接了一个门板卡扣的单，用的是PA6加15%玻纤，要求耐-40℃低温不断裂。
第一批两千件送样，客户去做高低温测试，直接裂了六成，退回来让我们整改。
一开始以为是材料不对，换了三家料厂还是不行。
后来查烘料记录，操作工图省事，只烘了一个半小时，标准要求是四小时啊。
PA6吸潮，含水率超过0.02%，韧性直接掉一半，冬天不裂才怪。
后来把烘料时间卡死，含水率控制在0.015%以内，再测，一件都没裂。
汽车零部件要的就是长期可靠性，你表面好看没用，用半年断了，那就是安全问题。
汽车注塑成型门板卡扣低温测试
不过话说回来，现在这行风口也多，什么智能制造，绿色可降解，进口替代，喊得震天响。
风口底下藏着没人愿意说的暗礁
风口底下藏着没人愿意说的暗礁
现在都在推可降解塑料注塑，很多工厂跟风上，吃亏的不少。
我上个月去一个朋友厂里，他接了一批可降解吸管的订单，做出来整批尺寸超差，客户全退了。
什么原因？PLA可降解塑料的收缩率波动范围是0.6%到1.2%，但是现在国家的注塑产品公差标准，还是沿用普通聚丙烯的0.2%到0.5%，标准跟实际技术完全脱节。
你说这坑找谁去？没人敢公开说，毕竟都要接订单，都要吹自己做绿色制造，说了就是砸自己饭碗。
还有进口替代这回事，很多国产注塑机吹的全自主，实际上核心的耐磨螺杆，高精度射嘴，还是要靠进口，这个也是圈内默认的事，不说而已。
昨天那批退回来的保护壳，最后查出来是什么？新操作工调机，把后段料温多加了10度，熔体流动性太好，就出飞边了。
降了10度，重新打，全合格了。
我跟车间新来的小孩说，我干了二十年，总结出来一句话：“注塑成型是三分机器七分调，料温差五度都能让你赔掉半个月工钱。”
哪有什么多么高深的理论，都是一次次扣出来的细节。
你们干注塑这么久，碰过最离谱的低级错误是什么？不妨出来唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：摸爬车间20年聊注塑成型：书上没写的实操真话
文章链接：https://www.yxqcspc.com/15061/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
