上周整理工具柜翻出半块拉花的导套，铜屑嵌在沟里，摸上去还扎手。
这是三年前那批报废冲模留下的纪念。
那天质检老王踹开我办公室门，手里甩着返工单，嗓门大得整个车间都能听见：“三十套全废！导套全拉毛，客户要扣尾款！”
我跑去试模台一看，导柱上的拉痕深得能刮下指甲，新换的导套怎么会出这问题？
查了三天才发现，采购换了便宜的钢材，车模座孔的时候公差大了两个丝，配合松了，一冲就晃，晃着晃着就啃起来了。
谁都懂的配合，谁都踩过的坑
很多新人刚进车间，觉得导套不就是套在导柱外的筒子？能凑合用就行。
哪知道这玩意儿才是模具的命根子。冲床一开，每分钟几百次上下动，全靠导套给导柱定心，偏个几丝，冲出来的零件就废，重则直接把模具顶裂。

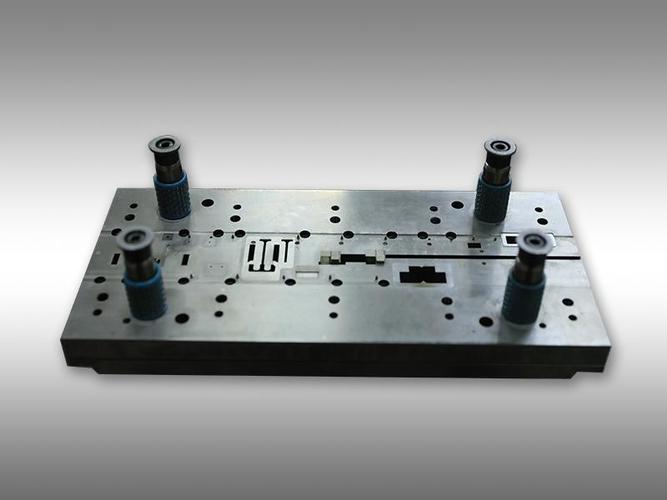

冲压模具导套配合拉伤报废实物图
导套配合说白了，就是两层配合：一层是导套和模座孔的配合，一层是导套和导柱的配合。
哪层出问题都不行。
行业里按公差算，导套压入模座的过盈量，通常得卡在0.015mm，手压进去根本压不动，得压床打进去才稳。要是过盈量小于0.01mm，用不了几千次导套就跟着导柱转，磨孔啃柱。
导柱和导套的配合间隙，就更刁钻了，普通低速冲床最多不能超过0.03mm，高速冲床得控制在0.01mm以内，差一丝都不行。
现在主流两种材料，一种是铜基合金导套，一种是聚四氟乙烯镶嵌自润滑导套。
铜基的硬，耐磨，承受大载荷不变形，缺点是必须天天打油，停几天不开模就锈死，跑合就得跑大半天。
镶嵌的不用打油，自润滑，锈不了，便宜，适合小模具小载荷。
不过话说回来，行业内有个不说的妥协。
很多中小厂做批量低端模具，会把镶嵌导套的槽车深差不多0.1mm，然后涂满厌氧胶把导套粘死，省了过盈配合的加工精度，成本降了快两成，反正客户只看价格，能用个万八千次就满足，坏了再换也不管。
真要是做高端模具，没人敢这么干，温度一高，胶化了，导套掉出来，整个模具就废了。
不同行当，不一样的讲究
我干了二十年，碰到过各行各业的模具，导套配合的要求差得能有十万八千里。
就说汽车覆盖件冲压模吧，前年给国内某主机厂做侧围模具，要求30万次冲次内间隙不超差。
一开始我们按常规放了0.02mm的间隙，试冲了八万次，导套就磨得间隙超了0.05mm，冲出来的翼子板边缘起皱，根本不合格。
后来改了双导套配合，间隙收窄到0.005mm，铜基导套提前跑合了24小时，最后扛到了42万次才出问题，客户直接给了优先供货权。
另一个行当是医疗器械注塑，要求就完全反过来了。
去年给一个做一次性注射器的客户改模具，他们之前出了大事故，开不了模，废了整整三十万套针座。
查原因就是导套配合选错了。做医疗器械要求无油润滑，不能污染产品，所以用的全是自润滑导套，他们按原来的冷冲模标准放间隙，注塑机工作温度一直维持在120度，导套热胀，间隙直接吃光了，开模的时候直接抱轴。
后来我们把间隙放大了0.002mm，选线膨胀系数更低的石墨铜导套，再也没出过问题。
医疗器械注塑模石墨铜导套安装图
进口替代潮里的老暗礁
进口替代潮里的老暗礁
现在都喊进口替代，原来日本进口的导套，现在国内大把厂能做，价格降了一半还多。
但是有个问题，行业里没人愿意说。
现在国内执行的导套配合公差标准，还是十年前定的，那时候国内高速冲床最多也就每分钟300次，现在很多新能源电池极片冲床，都跑到每分钟1200次了，原来的间隙标准根本跟不上。
按老标准做出来的导套，一上高速，每分钟摩擦上千次，发热膨胀，间隙直接没了，用不了几万次就拉花抱轴，很多厂吃了亏还不知道怎么回事，只当是自己材料不好。
还有绿色制造要求无油化，现在固体润滑导套是风口，但是固体润滑层的厚度公差，目前没有统一标准，很多小厂涂一层三五微米就敢卖，实际用起来，润滑层磨完就直接磨基体，寿命比油润滑导套短三分之一，没人说破而已。
回到车间那台老冲床，我现在带徒弟，第一件事就是让他用塞尺量导套间隙。
我常跟他们说：导套配合，差一根头发丝都不行。
头发丝差不多就是0.08mm，你差个十分之一都能出问题，哪能随便对付？
你说现在数控加工精度越来越高，是不是导套配合那点事就不用抠了？
我怎么觉得，反而越来越多的人不把这点小事当回事了呢？
