2026-09-08 14:25:54 分类：商机
上周三刚擦完工作台，客服小吴就抱着个拆下来的联轴器闯进来，脸煞白。
说内蒙戈壁那个风电场的活，三个月就炸了。客户要求全额退款，还要赔停工损失。
全车间折腾了快二十天，查热处理，查探伤，查公差，全合格。最后拉到金相显微镜下一瞧，配合面上密密麻麻全是小麻点。
坑死个人。
看不见的小动作，磨掉百万订单
很多新人觉得磨损都是大滑动大摩擦才会出问题，哪知道微动磨损就是玩阴的。
两个零件贴得紧紧的，看起来压根没动，其实受点震动、带点交变载荷，就会出几微米到几十微米的相对滑动。
大部分时候振幅都不到100微米，也就是0.1毫米，眼睛根本看不见。
只要循环次数超过10^4次，接触应力超过材料屈服强度的30%，磨坏就是分分钟的事。

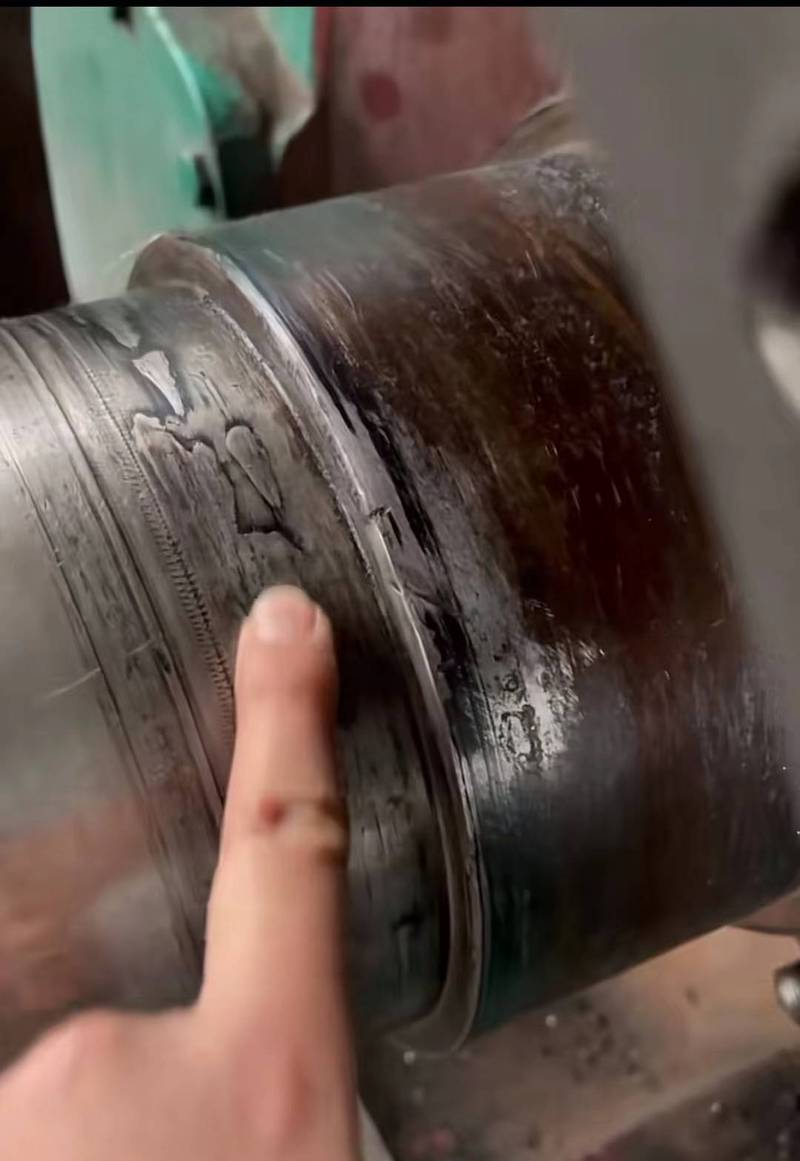

风电主轴联轴器微动磨损麻点实拍
说实话，现在行业里防微动磨损就两个主流路子。
一个是堆硬度，把接触面渗碳淬火淬到HRC60以上，觉得硬对硬总磨不动了吧？硬归硬，磨下来的微小磨屑排不出去，嵌在接触面反而变成天然研磨膏，越磨越快，最后直接整块剥落。
另一个是涂固体润滑涂层，给接触面加一层缓冲，磨屑还能存进涂层孔隙里，问题也不小。进口的聚四氟乙烯复合涂层能扛120℃，价格是国产的四倍，每个零件成本涨六成，甲方根本不肯加钱。
不过话说回来，行业内通常不说但实际在做的妥协，就是中等载荷的批量活，都是渗碳淬火到HRC55左右，喷一层薄薄的国产二硫化钼涂层，只要能过厂里两小时的出厂试验，能撑过一年质保就行，谁管你五年十年之后出不出问题？
不同行当，完全不同的讲究
就说咱们碰到的风电这个活，戈壁滩天天吹风，叶片转起来每一圈都带微小的晃，轮毂和主轴连接面一天晃个几万次，一年下来就是上亿次循环。
原来我们设计图为了方便装配，留了0.02毫米的间隙，谁知道就是这个间隙给微动腾了挪腾的地方，不出问题才怪。后来改了方案，把过盈量调到0.08到0.12毫米，热装的时候用油煮到180度，压到位之后再打两根定位销，这两年发出去二十多台，没再出过同样的问题。
再说说航空航天那边，去年给某航天院所做涡轮叶片榫头配套，要求十万小时飞行不能出问题，这个要求就完全不一样了。
原来对方给的技术要求是表面硬度HRC70，我们按要求做了离子注入渗氮，结果台架试验跑了五千小时就出麻点了。后来跟院所的老工程师聊透了，人家要的不是死硬，是能缓冲每次启动停车的微小扭动，硬度太高反而脆，容易掉渣。
我们改了梯度涂层方案，表面硬度降了50HV，基体还是保持原来的高硬度，既缓冲了微小震动又扛得住整体载荷，最后一次性过了一万小时的台架试验。
航空发动机榫头连接面微动磨损检测图
你看，同样是防微动磨损，风电要的是便宜耐造，能扛住野外十几年风吹日晒，航空要的是绝对可靠，差一丝都不行，完全不是一个路数，哪能一套工艺走天下？
新风口下的老坑洼
新风口下的老坑洼
现在都喊进口替代，都搞绿色制造减碳，这里面关于微动磨损的新问题真不少。
原来很多主机厂用进口主轴，进口件出厂都做了表面微织构，就是在接触面上刻几微米深的小沟槽，专门存磨屑，能把微动磨损寿命提高两三倍。现在换国产，很多厂为了省加工成本，把这一步直接砍了，美其名曰优化工艺，实际用个两三年就出问题，最后锅还得咱们零部件厂背。
还有绿色制造减碳，很多厂为了降能耗，把原来的磨削工序砍了一半，原来磨五遍现在磨两遍，表面粗糙度不够，微凸峰太多，反而更容易挤压出微裂纹，加速微动磨损，这个亏我们去年吃了一次，现在再也不敢随便为了减碳乱砍工序了。
行业内不愿公开说的难题是什么？就是现在咱们的微动磨损性能标准，还是几十年前定的，全部都是室温干摩擦条件下做试验，实际工况呢？有一两百度的高温，有沿海盐雾腐蚀，有浸在润滑油里的，试验条件和实际差了十万八千里，很多试验合格的产品，实际用三年就坏，谁都不愿意捅破这层窗户纸。捅破了就要改标准，改工艺，加成本，甲方不肯出钱，厂子也要控利润，就这么凑合用着。
我干了二十二年机械，天天跟这些铁疙瘩打交道，总结出来一句土话：「间隙留一分，磨掉十年命」。别为了装配方便瞎留间隙，该压紧就得压紧，该开槽就得开槽，理论说的再漂亮，不如实际摸一遍配合面的手感来得靠谱。
对了，你们有没有碰到过查了大半个月，最后才发现是微动磨损搞鬼的破案子？有空唠两句。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：被忽略的机械隐形杀手：微动磨损
文章链接：https://www.yxqcspc.com/15116/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
