上个月清早，刚换完工作服，调度就拽着我往门口跑。
客户拉着一卡车断半轴堵门了。说这批发出去的商用车半轴，跑了不到三个月断了三根，售后都炸了。
回车间拆了一根磨剖面，测完硬度脸都绿了。淬火层最深才1.2mm，要求是2.5到3mm，差了快一半。
原来那台老电子管高频，用了快15年，管芯老化，输出功率掉了三分之一，夜班师傅偷懒没调参数，就出了这档子事。最后换了新的固态高频感应加热淬火设备才把坑填上。
实打实说，核心差别在哪儿
说实话，我刚接触这玩意儿的时候，也觉得不就是把振荡管换成IGBT吗？能差哪儿去。用了五六年才明白，差的根本不是一个量级。

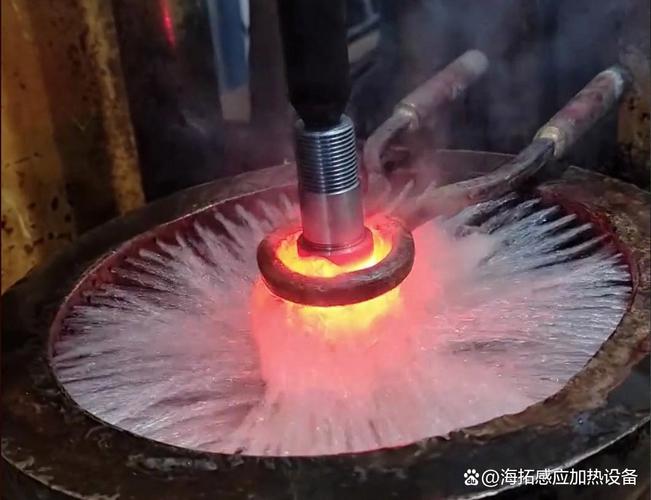

原理还是那个涡流生热，靠交变磁场在工件表面感应出电流，靠电阻生热快速升温淬火，说白了就是快热快冷，拿硬度换耐磨度。
和传统电子管比，差别全在细节里。固态的电能转换效率能做到85%以上，电子管顶天也就60%，剩下的全变成热量散在车间里，夏天开电子管高频，车间温度能升三度，电费账单能吓你一跳。
正规全新IGBT模块的寿命能到10万小时以上，电子管管芯顶天也就1万小时，每年都得掏大几千换管芯，还得提前预热。固态开机就能用，功率爬升时间不到0.1秒，省出来的待机电费，一年都能买半套模具。
不过话说回来，行业内通常不说但实际在做的妥协是什么？很多小厂打价格战，报价比正经成本还低，靠的就是换二手拆机IGBT模块。
拆车筛选下来能用的旧模块，价格只有全新的三分之一不到，整机售价就能压下去一大截。用户只看报价和标称参数，哪懂这里面的门道。
用个两三年模块炸了，还以为是自己操作不当，掏钱换的时候才发现，换三块模块的钱，都够添点买台新的正经设备了。
不同行业，要求完全不是一回事
第一个场景就是商用车零配件批量生产，就像我们之前给山东一家半轴厂改生产线。
他们要求12秒出一根半轴，一天要出两千多根，淬火层硬度差不能超过HRC2度，稍微差一点就容易断。原来用电子管，换批次要调半小时参数，温漂还大，白天合格晚上就不合格，废品率稳定在4%左右。
换了固态高频之后，参数提前存在PLC里，扫个码自动调，温漂控制在1%以内，跑了大半年，废品率直接降到0.3%，光废品钱一年省出小半台设备钱。
第二个场景就是工程机械大型零件淬火，我接触过一家做回转支撑的外协厂，给国内挖机厂供直径1.2米的齿轮，要求齿面淬硬到HRC55，齿根不能有裂纹，变形量不能超过0.2mm。
原来用火焰淬火，一个齿一个齿烧，硬度不均匀，变形量大，后续磨齿要去掉好多余量，一吨工件光加工费就要多花三百多。后来换了固态高频扫频淬火，走刀速度控在每分钟280mm，刚好变形量控制在0.15mm以内，硬度全达标，直接省了半道磨齿工序。
你看，做小零件拼的是稳定性和节拍，做大零件拼的是功率控制和精度，完全不是一套选型逻辑，很多人买设备只看功率大小，这不踩坑才怪。
风口下面，藏着看不见的坑
现在都说进口替代，都说绿色制造，固态高频确实赶上了好时候。原来大功率的高端设备都是德国进口，一台要上百万，现在国内大厂做出来的，性能差不了多少，价格只要三分之一，很多厂都愿意换。
省电，符合双碳要求，还能省不少运维钱，确实是好东西。但有个行业内不愿公开说的难题，就是标准滞后带来的风险。
现在现行的感应加热设备标准，还是十年前定的，只要求测冷机状态下的额定输出功率，根本不要求测连续运行后的功率波动率。
很多小厂就是钻这个空子，标称100kW的设备，冷机测确实达标，连续开四个小时，模块发热降额，功率直接掉15%，你拿标准去测，人家还说合格，结果生产出来的工件，前两个小时合格，后两个小时硬度全不够，出了质量事故你说理都没地方说。
这种事我碰到不止一回了，很多客户贪低价，买了小厂的设备，最后出事了才来找我改，花的钱比当初买台好设备还多。
昨天我还在车间那台新设备边上转，摸了摸机壳，开了一天也就微微发热，换原来的电子管，早就烫得摸不上手了。
我常跟徒弟说一句行里的土话：淬火看硬度，设备看稳当，虚标的劲儿，出不了实活。
你们厂里换固态高频的时候，碰到过哪些低价坑？不妨出来唠两句。
