上周三后半夜，我刚换完工服准备接夜班，调度室的电话就炸了。

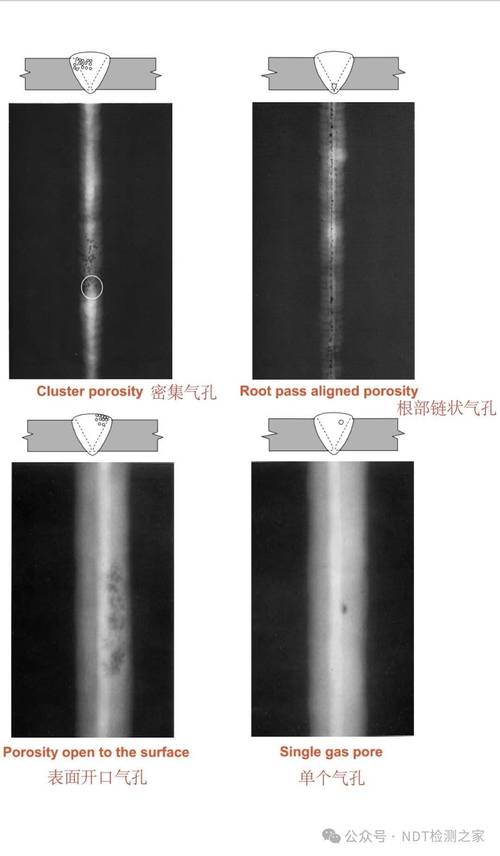

刚下线的五十套新能源电池托盘，焊缝探伤全不合格，整车厂直接打回。
新来的小工蹲在墙角抽烟，脸都绿了。前一天换了新的焊丝，他嫌调参数麻烦，直接用了上次低碳钢的默认功率。一百万的货啊，直接砸手里。
没人敢说，这台放在车间C位的焊机，其实卡着整个新能源车企的质量命门。
没人明说的技术妥协
说实话，干了二十年焊接，我见过太多厂商吹自己的设备多牛，撕开遮羞布全是生意。

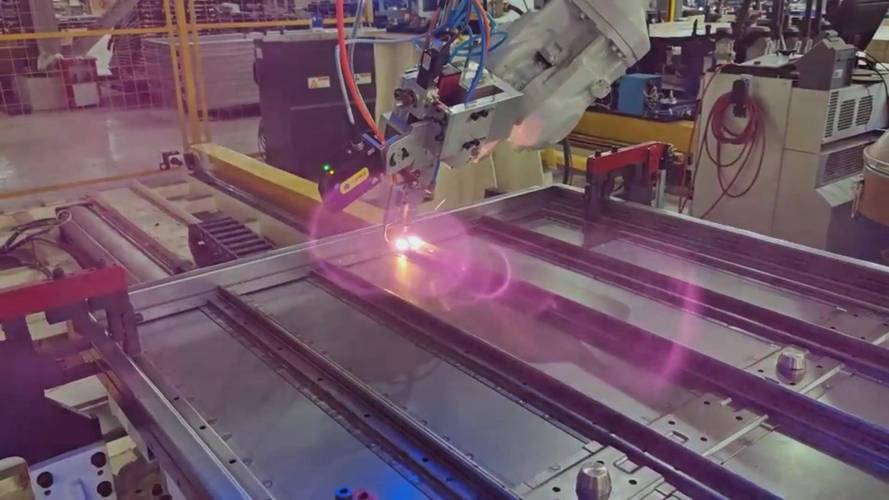

激光焊铝合金电池托盘，说穿了就是用高能量激光束把拼接缝熔化粘合，跟传统焊不一样，热变形小，强度高，适配现在的轻量化要求。
真要选设备，三个数字记死了。主流功率区间在6000W到12000W之间，做小于2米的乘用托盘，6000W其实够，做重卡的大托盘必须上10000W往上。拼接间隙要求不能超过0.2mm，超过这个数，你功率开上天也会出气孔。最后，焊缝跟踪的响应速度必须小于10ms，不然长焊缝走下来，偏个十几丝太正常。
现在行业里两条路线抢市场，一条是光纤激光，一条是半导体直接输出激光。
光纤激光光束质量好，聚焦点小，熔深够，焊出来的焊缝气孔少，缺点就是一套设备下来比半导体贵四十万以上。半导体的便宜，热发散大，焊厚铝板容易熔不透，变形量比光纤大一圈。
不过话说回来，行业内通常不说但实际在做的妥协是什么？很多中小设备商，拿12000W光纤激光的报价抢单，实际给你装两块旧的6000W模块并联，对外说总功率够了，实际光束质量差一倍，用半年就出气孔，你拆开都看不出来。
不同场合并没标准答案
去年接了某新势力乘用车的托盘订单，要求就一个，轻量化，托盘整体重量不能超过18kg。
用的是5系铝合金薄壁挤压型材，壁厚只有2.3mm，拼接缝总长快3米。要求焊缝气密性漏率低于1e-7Pa·m³/s，不能有任何漏液风险。这种场景，必须用双光路激光焊接机，一边焊一边实时矫形，热变形控制在0.3mm以内，才能满足要求。我们当时试了三次，单光路焊完，长边弯了1.2mm，直接废了一整批试制品。
换一个场景，重卡换电电池托盘。
前年给某头部重卡厂做配套，托盘是6系铝合金铸造拼接，尺寸2.4米长，1.2米宽，重量超过80kg，要求平面度控制在0.5mm以内，换电的时候锁止销要一秒插入，差一点都卡壳。这个场景不需要太轻，但要焊缝强度够，抗颠簸，所以我们选了低功率慢走焊，加了前置视觉焊缝跟踪，每走一厘米都校准一次，就怕偏缝。最后出来的成品，合格率比一开始用高速焊高了27个百分点。
风口下藏着看不见的坑
这两年国产替代跑的快，之前全是德国通快的设备占市场，现在国内厂商做出来的激光头，性能差不了多少，价格只有进口的三分之一，很多厂都换了。加上双碳要求，激光焊接比传统摩擦焊省30%的电，废料少一半，确实符合绿色制造的路子。
但是有个行业内不愿公开的难题，没人提。
铝合金焊接的气孔问题，现在的国标只要求出厂探伤的时候，单个气孔直径不超过0.5mm，总数不超过三个就合格。但是电池托盘要跑至少八年，电解液是带腐蚀性的，日子久了会顺着气孔往焊缝里面渗，慢慢腐蚀整个托盘结构，最后漏液，甚至碰到磕碰还有起火爆燃的风险。现在没有哪个主机厂的标准，要求对全生命周期的焊缝耐腐蚀做检测，都是出厂合格就算完，这就是标准滞后带来的隐形风险。
我去年就碰到一个客户，三年前的托盘出了漏液事故，找回来，我们翻当时的出厂报告，完全符合国标，但是就是出问题了，最后赔了小两百万，找谁说理去？
我干了二十年，最喜欢说一句土话：“缝吃对中，力吃透，差一点都不行”。
很多人买设备只看功率够不够，价格便不便宜，从来没人注意光路的校准精度，还有焊丝的纯度，这些不起眼的细节，最后全是埋在产品里的雷。
你们车间遇见过出厂合格，用了两三年出焊缝腐蚀问题的事儿吗？
