2026-09-12 21:08:43 分类：商机
拆开才看见的猫腻
上个月刚上班，质检老李就把一箱子拆解件扔我办公室门口。
脸拉的比驴长，说西南客户退的，这批客车行李架，交付才八个月，掉了十二个。
焊缝磨开看，全好。铆钉也没断。甚至连形变都看不到。
你说邪门不邪门？
锯开铆钉和基板交界的地方，拿放大镜一看，懂了。
孔和钉杆之间，全是细微的间隙。
就是铆接干涉没做够。
说实话，很多干了十年铆工的，都只知道把铆钉打进去就行，不知道干涉才是铆接的命根子。
什么是铆接干涉？说白了，就是钉杆比孔径大那么一点点，铆的时候把钉杆涨开，把孔撑紧，靠挤压力把两个零件咬死，不会松。
机械客车行李架铆接干涉失效拆解图
我干了22年，总结下来，普通碳钢冷铆，干涉量得控制在0.1mm到0.2mm，差一丝都不行。
铝合金铆接要求更严，得卡在0.12mm到0.18mm之间，大了裂，小了松。
要是给航空航天做结构件，孔的圆柱度误差不能超过0.005mm，差一点干涉量就不均匀，疲劳测试直接不及格。
现在主流有两个路子，一个是先钻孔铰孔，再冷铆涨钉，另一个是提前冲预冲孔，用冷镦直接挤成型。
前者精度高，质量稳，就是费时间，一件的加工费是后者的三倍。
后者快，成本低，就是精度难控制，干涉量忽大忽小。
不过话说回来，行业内有个不说的秘密，你去十个中小厂，八个都在做妥协。
明明设计要求0.15mm的干涉量，为了省铰孔的工序钱，直接冲完孔就铆，把干涉量压到0.05mm以下，完事在接缝处打一圈结构胶，拉拔测试照样过，出厂没人看得出来。
等过个三五年，胶老化了，铆钉就松了，那时候早就过保了，谁管你？
不同行当，完全不一样的讲究
第一个场景，新能源汽车的电池包下箱体。
去年我接触过一个项目，国内某二线新势力，一开始设计给的干涉量是0.2mm，铆完夏天测全合格。
送到东北做低温路试，跑了三千多公里，三个铆接点的铝合金基板直接裂了。
拆下来看，干涉量太大，钉杆把孔壁撑出了微裂纹，铝合金低温变脆，跑一跑就裂了。
最后把干涉量调到0.12mm，什么问题都没了。
电池包要减重，基板做得薄，干涉量大了根本扛不住。
第二个场景，风力发电机的机舱罩铆接。
前年某风电厂赶订单，为了省时间，把要求的铰孔工序换成了普通钻孔，孔的椭圆度差了0.01mm，干涉量一半够一半不够。
机组运行一年多，内蒙那场大风，机舱罩迎风面铆钉松了一半，异响震天，最后花了六十多万请人高空返工，赚的钱全赔进去还倒贴。
风电要扛几十年的交变风载，干涉量差一点，疲劳寿命差十几万小时，根本没得妥协。

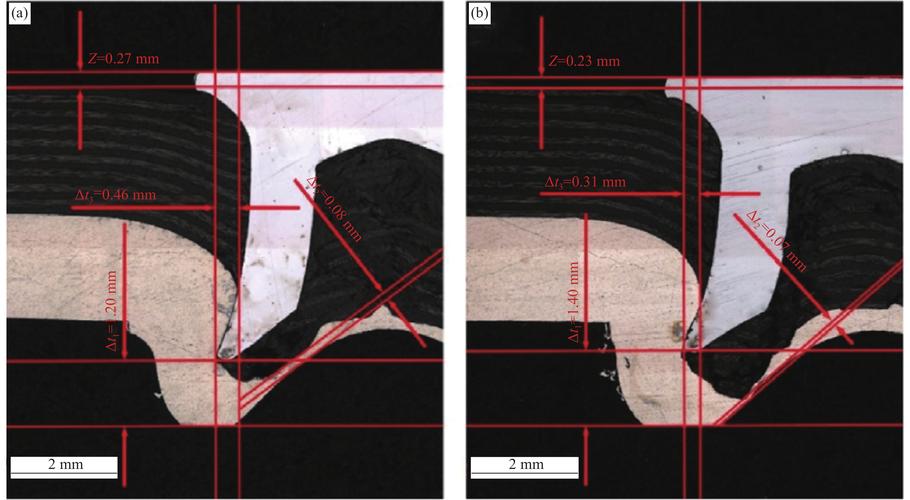

铝合金板材铆接干涉量剖面测量图
热乎的新动向，藏着没人说的暗坑
热乎的新动向，藏着没人说的暗坑
现在国产设备起来了，原来进口的高精度铰孔铆接机，一台卖八十万，现在国产的一模一样精度，二十万拿下，很多厂都换了。
还有在线检测的，铆完直接扫孔径，自动算干涉量，不合格直接踢出去，不用再做破坏性抽检，省了好多成本。
进口替代这块，确实做的挺提气。
不过有个坑，行业内没人愿意公开说。
现在咱们国家的铆接干涉标准，还是2008年版的，只给了普通碳钢的干涉量范围，现在用的越来越多的铝合金、铝锂合金、复合材料，根本没更新对应的标准。
全靠各厂自己做实验摸参数，小厂没条件做，就抄大厂的，抄错了出问题，连个仲裁的依据都找不到。
上次浙江有个小厂给某航天配套做零件，就是因为参数没有标准，自己调错了干涉量，整批报废，亏了两百多万，找谁都没用。
我每天巡线，都跟我徒弟说。
“铆接干涉不叫干涉，是钉给孔留的劲儿，劲儿大了崩，劲儿小了松”。
课本上给的都是范围，真到干活，还得看你用的什么材料，要扛什么载荷，差半丝效果天差地别。
对吧？
你们车间有没有遇过，所有检测参数都合格，就是铆接件用不住的怪事？不妨唠两句。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：铆接干涉：车间里藏了二十年的隐形问题和实操经验
文章链接：https://www.yxqcspc.com/15441/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
