2026-09-14 00:37:54 分类：商机
上个月后半夜，我刚搭着梯子爬下班车车顶换滤芯，质检员小张隔着老远喊我。
“老周！快过来，出事了！”
我心里一沉，鞋上还沾着黄油就跑过去了。上周发走的二十套给某乘用车厂的铝合金电池托盘，退回来三个，侧面的焊缝撞箱测试直接裂了。
裂的位置刚好是托盘的侧边承重梁。
我蹲在返修区摸了摸裂开口子的焊缝，能摸到细微的气孔纹路。翻回工序卡一看，这批活是新来的操作工调的参数，为了赶出货，把焊接速度往快拉了两米。
说白了，问题出在激光焊接机的参数匹配，不是设备不行，是人没摸透它的脾气。
为什么铝合金电池托盘非激光焊接不可？
原来早十年，电池托盘都是用氩弧焊拼的，铝合金软，氩弧焊热输入大，焊完变形能拱出来两三个毫米，后续校形要花大半天，精度还达不到要求。
现在新能源汽车对电池包的密封性、结构强度要求越来越严，铝合金又轻，强度够，只能用激光焊。
说实话，很多人听着激光焊接高大上，其实核心就是那点事：用高密度的激光束把铝合金熔化，拼在一起。

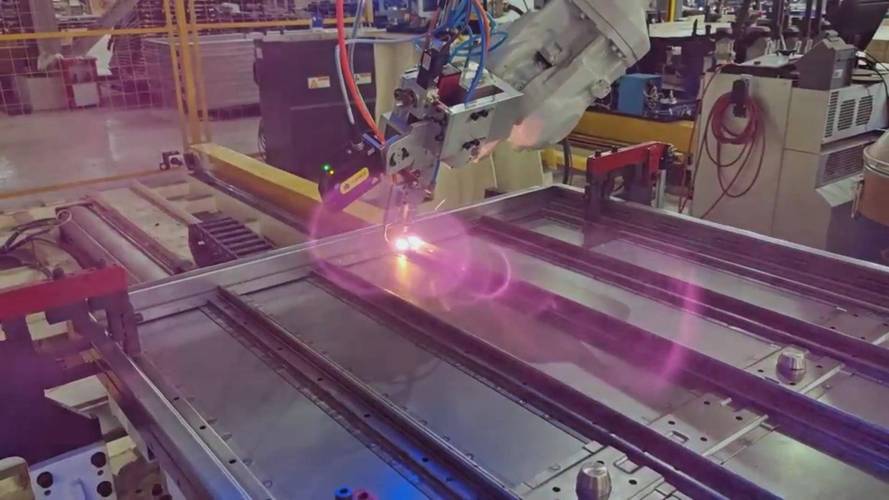

车间新能源铝合金电池托盘激光焊接生产现场
行业里混久了都知道，三个数字卡死大部分人的选型。间隙要求必须控制在0.1mm以内，常规量产线用的焊接功率要4000W，稳定的焊接速度能到每分钟8米，差一点都不行。
现在主流有两条路线，一条是连续光纤激光焊，一条是振镜脉冲激光焊。
连续的好啊，效率高，热输入小，焊完变形几乎可以忽略，就是娇气得很，间隙稍微大一点就出气孔，对装配精度要求高，前期投入也大。
振镜的呢，间隙容忍度高，差个0.3mm也能焊，设备价格只有连续的一半，就是速度慢，热输入大，厚板焊出来容易有应力残留，用个三五年容易裂。
不过话说回来，行业内通常不说但实际在做的妥协，你知道是什么吗？
很多中小厂接散单、小批量订单，明明客户要求用连续焊，偷偷换成振镜焊，单价降十个点抢单，只要出厂拉拔测试能过，谁会给你测五年后的疲劳？出了问题早就过保了。
我见过不止一家厂子这么干，赚快钱罢了。
不同场景，完全不一样的玩法
头一个场景，就是乘用车主机厂的大批量量产线，对节拍和良率要求苛刻到变态。
去年我们给广州某新势力改生产线，原来的老设备没有焊缝跟踪，只要板材挤料偏差个零点几毫米，焊缝就歪，良率一直卡在91%上不去。后来换了带实时视觉跟踪的新能源铝合金电池托盘激光焊接机，自动找焊缝位置，哪怕偏差0.2mm也能自动修正，不到半个月良率拉到99.5%，每个月少出十几吨废料，省出来的钱半年就把设备钱赚回来了。
另一个场景，就是商用车换电电池托盘的定制小批量生产，这个要求和量产线完全反过来。
上个月接触过一家做换电重卡的厂子，他们的托盘不同运营公司要求不一样，有的要加长，有的要加厚，每个批次最多三五十个，原来用氩弧焊，一个托盘焊大半天，成本降不下来。后来他们换了一台中小型的国产激光焊接机，带浮动工作台，换产品只需要调一下程序参数，半个小时就能开干，现在效率比原来翻了三倍，成本降了四成还多。
说实话，没有最好的设备，只有最适合你场子订单的设备，很多人上来就要买最贵的进口机，最后产能利用率不到三成，白白占着厂房占着钱，亏到姥姥家。
风口下藏着没人愿意说的暗礁
这两年新能源火，带动整个产业链都疯了，激光焊接机也不例外。原来高端一点的激光器都买德国的，现在国产的做得真不错，功率稳定性跟进口差不了多少，价格只有三分之一，很多厂子都换国产了，进口替代这块做得确实漂亮。
绿色制造也喊得响，激光焊接没有焊渣，不用额外的焊丝，废料比传统焊接少八成，确实符合要求。
不过有个事，行业内没人愿意公开说，标准滞后带来的风险，迟早要出大事。
现在铝合金电池托盘的焊接合格标准，大部分还是沿用十多年前普通铝合金结构件的标准，只测出厂的静态拉拔力，不测循环震动下的疲劳强度，也不测晶间腐蚀的耐受度。
电池托盘要跟着车跑十年十五万公里，天天颠，夏天环境温度四五十度，冬天零下二三十度，焊缝出问题就是漏电、撞车断梁，全是要命的事。现在很多主机厂也跟着装糊涂，只要出厂能过检测就行，哪管十年后的事？
我在车间干了二十年，见多了一开始偷工减料最后砸牌子的事，这个坑，不知道什么时候会爆。
今天下班我又去返修区转了转，那三个裂了的托盘已经切了焊缝重新焊完了。
我常跟我带的几个徒弟说，“宁让设备等公差，别让公差凑焊缝”。
激光焊接机再好，也顶不上你对精度多抠那么一丝半点。
对了，你们车间有没有遇到过焊缝暗裂，全检查不出来，出货才出问题的糟心事？大伙聊聊。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老工程师聊：新能源铝合金电池托盘激光焊接机那些藏在车间里的门道
文章链接：https://www.yxqcspc.com/15525/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
