2026-10-04 07:25:55 分类：商机
上个月早上刚接班，供销科张哥拽着我往厂门口跑。
客户拉了半卡车半轴过来，全在卸货场码着。
每根都断在花键位置。
客户老板拍着货车引擎盖骂，说给车队装了不到三个月，断了八根，差点翻沟里出人命。
我蹲下来捏着断口摸了摸，一眼就看出问题。
淬硬层不均匀，芯部硬度过高，老毛病了。
原来为了省十几万采购费，客户自己淘了个小厂的二手电子管高频设备，凑活用。
这下好了，省的钱不够赔的，还搭进去名声。
为什么现在车间都换固态高频
很多刚进厂的小孩问我，不都是淬火，电子管和固态差在哪？
说白了，就是差在稳不稳。
电子管那东西，就像个脾气不定的老酒鬼，刚开机温度上不来，开久了又飘，功率误差能到10%以上。
说实话，对付那种要求不高的农具零件还行，汽车、机床的核心部件，根本扛不住。
固态高频走的是IGBT逆变，逆变效率能到85%以上，老电子管最高也就55%，光电费一年就能省出半台设备钱。
我算过账，我们厂一台设备一天开8小时，一年下来，固态比电子管省出快三万块电费。
而且电子管本身就是耗材，一般3到5年就得换一次核心管，进口的一套就是两万八千块，算下来每年又是小一万的隐形成本。
固态的IGBT模块，用好的话用10年以上都不用动。
最关键的是精度，淬硬层深度公差，固态能稳在0.15mm以内，电子管一般都要飘到0.5mm以上。
就说刚才那批半轴，差了0.4mm的淬硬层，直接断了。

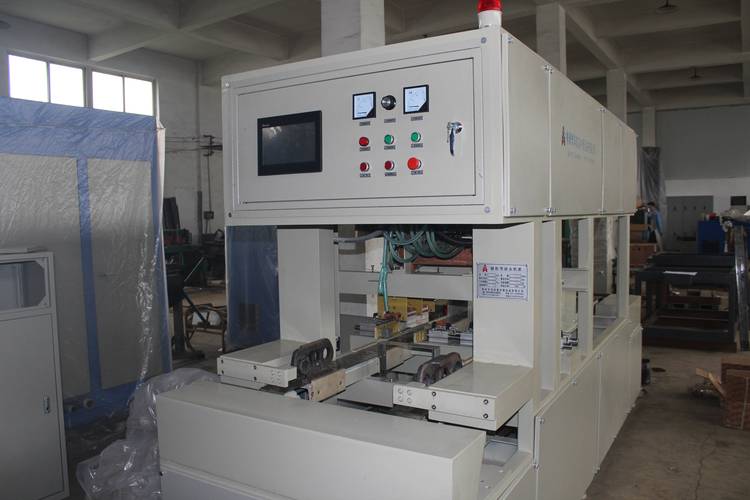

机械加工车间固态高频感应加热淬火设备工作现场
不过话说回来，行业里有句话不说破，大家都在偷偷妥协。
很多小厂做固态高频，为了压价格抢单，用的都是拆车或者拆机的二手IGBT模块，不是全新原装的。
外观上根本看不出来，价格比全新件的设备便宜三四万，买的时候你觉得捡便宜了，用个两三年，模块炸了，找过去厂家要么跑路，要么收你天价维修费。
这种坑，我见过没有十个也有八个。
不同行当的完全不一样的要求
别看着都是固态高频，不同行业用起来，差的可不是一点半点。
做汽车零配件的，要求就是连续加工稳定。之前那个断轴的客户，后来咬咬牙换了我们推荐的160KW固态高频，改了连续淬火的进给速度，频率稳定锁在30KHz，现在每根半轴的淬硬层公差都能控制在0.1mm以内，三年了，再也没出过断轴的投诉。
做五金工具的又是另一个要求。
去年给一家做老虎钳的厂子调设备，他们原来的问题就是，只要求钳口那两公分硬，钳柄必须有韧性，不然敲铁块的时候容易断。
原来的老设备频率飘，感应圈控温不准，经常把钳柄也带得淬了硬，废品率最高的时候到12%，每月扔一大堆废钳柄。
换了定制的固态高频，配上分体式感应圈，频率稳得很，只加热钳口位置，废品率直接降到1%以下，老板高兴得给我们送了两箱好钳子。
汽车半轴固态感应加热淬火生产线现场
风口下藏着的坑没人说
风口下藏着的坑没人说
现在都讲进口替代，讲绿色制造，原来高端固态高频都买德国人的，现在国内大厂做的性能已经不差了，价格只有进口的三分之一，还能上门给你改参数适配产品，确实是好事。
省电就是减碳，很多厂子换完固态，能耗一下子降了三分之一，拿政策补贴都能拿不少。
不过有个事，行业里没人愿意公开说。
现在我们国家的淬火质量标准，还是快十年前更新的，只要求检测最终的表面硬度和淬硬层深度，根本没要求检测淬硬层的过渡区坡度。
很多小厂为了省时间省电费，故意加快淬火进给速度，表面硬度和深度测出来都达标，但是过渡区特别陡，硬区和软区一刀切开，受力的时候很容易从过渡区开裂折断。
这种零件，检测的时候完全合格，用起来不到一年就出问题，出了问题你拿标准去说，人家还说你检测合格了，怪不得他。
这就是标准滞后带来的风险，不知道哪天要出大事。
昨天我在车间磨床旁边转，徒弟还在说，今天这批销轴，磨完外圆露了软芯，差了不到0.2毫米，整批都废了。
干了二十年淬火，我最信一句话：“差一分，不如不干”。
你说设备省那几万块，哪里比得上出一次事故亏得多？
你们车间换固态高频的时候，碰到过那些低价翻新IGBT的坑吗？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老师傅聊固态高频感应加热淬火设备：车间里藏着的门道
文章链接：https://www.yxqcspc.com/17159/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
