上个月夜班，质检组的小周攥着个刚切好的风电齿轮样块冲进办公室，额头上的汗把工服都打湿了。
“张哥你快看，这切出来的样周围全是烧蚀圈，快2毫米厚，光谱测出来的碳含量偏了0.2%，整批的热处理记录都得作废！”
我拿过样块凑到灯下看，边缘一圈焦黑，拿砂纸磨了半天才磨掉烧层，那天整个班组加班到凌晨两点，补切了三十多块样——才把耽误的进度追回来。
查来查去，根本不是操作工调错了参数。是去年贪便宜找的那个小金相切割机厂家，给的设备主轴转速虚标，写着空载3000转，实际带负载切硬料的时候，转速直接掉到2200，冷却水泵的流量也不够，切的时候热量散不出去，不烧样才怪。
我在车间摸了20年机加工设备，这种坑见得太多了。
参数里的水分，比车间地面的切削液还多
说实话，很多人选金相切割机厂家，上来就问“你家最大能切多大直径的棒料”，问完就开始比价格，根本不看实际用的时候能不能扛得住。

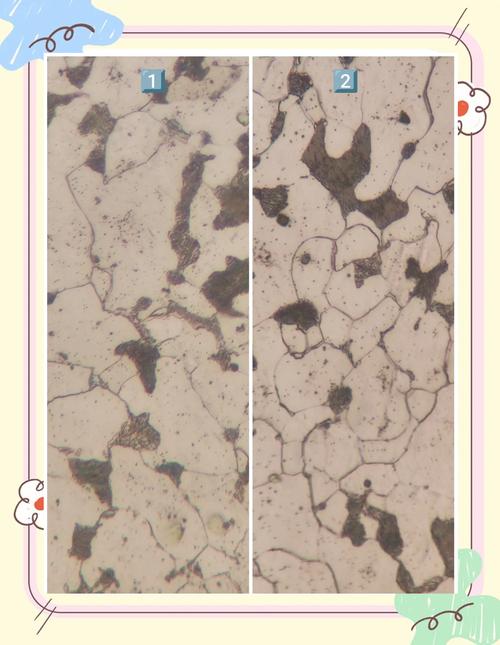

我测过不下二十台不同厂家的设备，合格的设备切直径40mm的42CrMo淬火棒，单次切透的时间要控制在12秒以内，切口的热影响区厚度不能超过0.15mm，切完的样拿回去稍微抛一下就能做金相分析。
不少小厂家的设备呢？同样的棒，切透要35秒，热影响区能到0.8mm，拿回去磨半天才能把烧层磨掉，做出来的晶粒度检测全是错的，根本用不了。
现在主流的技术路线就两种。一种是配树脂结合剂砂轮片的传统机型，价格便宜，适配的材料范围广，但是对砂轮的品质要求极高；另一种是配电镀金刚石锯片的干式机型，切硬脆材料的时候效率高，但是对进给的稳定性要求严，稍微进给快一点就会把工件切崩。
行业里通常不说但实际在做的妥协是什么？就是给你配的耗材，从来不会按最高等级供货。本来要求结合剂硬度Y级的砂轮，实际给你用J级的，采购成本能降30%，切软材料的时候根本看不出差别，一碰到HRC55以上的淬火料，磨个三五片就掉砂，切缝歪，还容易烧样。你找售后，人家说你砂轮用久了该换了，让你再花钱买他的原厂耗材，这钱就跟流水似的往外掏。
更离谱的是，不少厂家为了让参数看起来好看，把进给系统的限流值调得特别高，哪怕切的时候电机过载、主轴发烫，也不会触发保护。客户刚买回去的时候觉得切得快，用个三五个月，主轴因为长期过载直接抱轴，找售后，人家说你自己操作不当，这锅你都没处甩。
不同行业的需求，根本不在一个频道上
很多人觉得，金相切割机不就是个切金属的锯子，能切就行，哪有那么多讲究？
真的不是。
就说本地那家做新能源变速箱的厂子，之前找了个外地的金相切割机厂家，设备看着高大上，触摸屏亮得晃眼，切出来的齿轮样边缘总有0.03mm的塌角，测渗碳层深度的时候，每次数据都比实际值薄0.02mm。一开始质检组以为是自己抛光抛过了，折腾了快两周，最后换了带恒压进给系统的设备，塌角直接没了，测出来的数据和第三方实验室的偏差控制在0.005mm以内，人家才敢给整车厂供货。
再说说做航空钛合金紧固件的那家客户，之前用普通切割机切TC4螺栓，切完表面粘得全是砂轮屑，要在抛光机上磨半小时才能看到清晰的晶界。后来换的厂家专门配了带内冷的金刚石锯片，冷却液里加了抗粘结的硫化添加剂，切出来的样表面粗糙度能到Ra1.6，稍微抛个两三分钟就能上显微镜，效率直接翻了三倍。
去年还有个做氧化铝陶瓷刀具的客户，找了三个厂家，两个说切不了硬陶瓷，最后那个厂家专门给配了细粒度的树脂结合剂金刚石锯片，把进给速度降到常规值的1/3，才没把陶瓷样切崩。
你看，不同行业的要求差得太远了。切汽车齿轮要的是无塌角，切钛合金要的是无粘结，切陶瓷要的是无崩边，没有哪个厂家的万能设备能通吃所有场景。要是碰到销售上来就说“我们的设备什么材料都能切”，你扭头就走，准没错。
喊了这么久的进口替代，藏着多少没说透的坑
现在跑业务的销售一见面就说，我们的设备对标德国进口，性能一样，价格只要三分之一。
我在车间摸了20年设备，什么性能没见过？拆过不下十台号称“纯国产替代进口”的金相切割机，主轴轴承用的都是普通厂的P0级货，人家进口设备用的是P4级的角接触轴承，跑十年径向跳动都不会超过0.01mm，国内的这个，跑个两年，轴承磨出间隙，跳动涨到0.05mm，切出来的样斜得跟瓦刀劈的似的，你说这叫替代？
最坑的是什么？现在的行业标准，只卡最大切割直径、设备的外观尺寸，根本没有对切割热影响区厚度、主轴长期跳动精度的强制要求。也就是说，哪怕你切出来的样热影响区有1mm，晶界都被烧变形了，只要能把工件切断，就符合合格标准。之前有个客户贪便宜买了小厂的设备，做出来的金相晶粒度评级和第三方检测机构差了两个等级，找计量部门来检定，人家说设备所有指标都符合现行标准，数据不对是你自己操作的问题，你说这亏吃得冤不冤？
当然也不是全是坑。现在不少靠谱的厂家开始做带工艺数据库的机型了，就是你输入材料的牌号、硬度，设备自动调进给速度、主轴转速，不用老技工在旁边守着试参数。我们厂去年换的新设备，存了快200种常用材料的切割参数，新来的学徒只要输对材料牌号，切出来的样合格率和干了十年的师傅做的差不多，省了不少培训的时间。
我常跟车间的小年轻说，选金相切割机厂家，就像找一起搭班的工友，别光看他嘴上说得好听，得看他干活的时候稳不稳，碰到硬料会不会撂挑子，出了问题能不能第一时间赶到现场解决。
老话说得好，买设备不试切，等于买马不看蹄，不管销售吹得天花乱坠，拉着你要测的硬材料去试，切个三五片，看切口平不平，有没有烧蚀，热影响区厚不厚，好不好用一眼就知道。
你们车间现在用的金相切割机，切淬火硬料的时候会不会出烧蚀圈？有没有碰到过厂家卖完设备就找不到人的糟心事？
