前些天，厂里那台老拉床又趴了。拆开一看，传动链条的销轴断成三截。这已经是今年第三次了。气得我想骂人。但骂谁呢？链条是我选的。当初图便宜，找了个没听过名字的小厂——结果呢，省下的钱还不够付停机损失的一个零头。
说实话，链条这东西，太不起眼了。一根铁索，几排链板，能有什么技术含量？但就是这玩意儿，一坏，整条线停摆。冲压线、涂装线、输送线……哪一个离得了它？所以我常跟徒弟说：别小看链条，它是一台设备的血管。血管堵了，再壮的人也扛不住。
不过话说回来，选链条厂家这事儿，挺让人头疼的。市面上做链条的，比卖白菜的都多。浙江诸暨、江苏常州、山东临沂……遍地开花。每家都喊自己质量好，价格低，可你信谁？我干了20年设备维修，用过的链条牌子不下二十种，有过血泪教训，也捡到过宝。今儿个就随便聊几句，不排名，不评分，纯属个人经验——觉得有用的就听听，觉得没用的就当耳边风。
为什么链条差一点，整台设备就趴窝？
我先科普一个扎心的事实：很多设备故障，根子不在主机，在链条。有一回，我们去一家汽配厂抢修，他们的总装线停了，上百号工人干瞪眼。查了半天，PLC没毛病，电机转得欢，最后发现是输送链的节距拉长了15毫米。就15毫米，积放式输送机全线错位，工件从托盘上掉下来，砸坏了三个传感器。
那链条才用了不到八个月。拆下来一看，链板的内孔磨成了椭圆形，销轴的表面硬度只有HRC 42——按国标GB/T 1243，这种重载输送链，销轴硬度起码要HRC 58以上。这明显是材质打了折扣。我猜啊，厂家可能用45号钢调质冒充了40Cr，甚至可能连调质都没做透。这种事见多了，尤其是一些小作坊，热处理全靠“凭感觉”，淬火炉温控差个二三十度是常态。

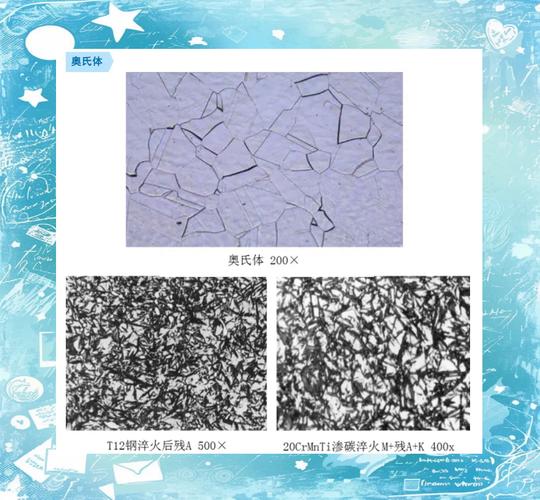

链条的关键参数其实就那么几个：节距精度、销轴硬度、链板疲劳强度、耐磨性能。可就是这几个指标，要同时做好，真没那么容易。我认识一个老工程师，干了一辈子链条，他说过一句大实话：“链条是‘六分材质、三分工艺、一分运气’。”材质是灵魂。好链条和差链条，拆开看销轴的金相组织，一个是回火马氏体，一个是索氏体加铁素体，寿命差三倍都不止。
所以，别光听销售吹什么“进口材质”“终身免维护”——那都是噱头。你得去看他们的检测报告，最好能实地看看热处理线。可惜，很多人没这个条件，对吧？那就只能靠口碑和试用了。
挑链条厂家，别只看门面，要看他们怕什么
2016年，我们采购部找了一家浙江的链条厂，号称“年产3000万米”，厂房照片拍得跟跨国公司似的。结果第一批货到了，我就觉得不对劲。链板边缘有细微的毛刺，用手一摸，还掉铁粉——这肯定是冲压模具钝了没及时修。更离谱的是，有一箱链条的接头处，开口销居然没弯到位，轻轻一拨就掉。这要是装到提升机上，吊具掉下来可是要出人命的！我当时就拍了照片发给他们老板，电话里吼了十分钟。
你猜怎么着？他们老板第二天就飞过来，带着技术总工，当场拆箱全检，承认模具管理不到位，承诺全部退货并赔偿误工费。后来我才知道，那家厂其实规模不小，但那一阵子订单爆满，品控出了问题。这事儿让我学到一个道理：看一个厂家靠不靠谱，不是看他们不出错的时候多风光，而是看出错之后怎么处理。怕丢客户、怕砸牌子的厂家，才值得考虑。
这几年，我接触过几个真正踏实做链条的厂。有一家江苏溧阳的企业，专做重载弯板链，给水泥厂、钢厂供货。他们的链条，出厂前每一条都做预拉伸，消除初始伸长。我拿过一条他们的链子，用了两年半，节距伸长量还不到1.5%，远超A+级。跟他们技术聊过，他们很怕客户把链子用到极限工况，所以会反复确认输送物料的温度、粉尘、载荷峰值。这种“怕”，是敬畏，是专业。
还有一家在浙江诸暨，规模不大，但专做非标链条，比如不锈钢链、镀镍链，用于食品、医药设备。我有个做灌装机的朋友，一直用他们的链，十年了，从没因为链条锈蚀停机。这家的老板是个技术狂，办公室里全是各种失效链节的标本。他说过一句让我记到现在的话：“链条是设备的关节，关节坏了，骨头再好也没用。”
当然，不是说小厂就一定好，大厂就一定差。大厂有规模优势，比如一些国际品牌的分厂，标准链的一致性没得说，批量采购性价比高。但他们的柔性差，你如果买量少，或者要特殊规格，他们就不爱搭理。所以我现在的策略是：标准传动链，找大厂；非标输送链，找技术型小厂。
那些年我踩过的坑，和捡到的宝
踩坑一：只看价格。2008年，我第一次独立负责设备改造，需要一批双节距输送链。询价时，一家山东小厂的报价比同行低30%，我心动得不行，结果用了四个月，链板疲劳断裂，导致整个悬挂线塌了一截。还好没伤到人。事后检测，链板材料的抗拉强度只有700MPa，而标准要求至少1000MPa。这就是典型的用Q235冒充16Mn。从那以后，我再也不敢只看价格，遇到报价低得离谱的，直接拉黑。
踩坑二：迷信“进口”二字。有一回，经销商推荐一款“德国技术”链条，价格是国产的两倍，说能用五年不坏。我信了，结果用了一年半，滚子就碎了好几个。拆开一看，滚子的壁厚不均，最薄处才1.2毫米。后来一查，根本就不是什么德国品牌，就是国内某厂贴牌，还注册了一个听起来像外国的商标。真是防不胜防。
捡到宝：有一家常州的老牌链条厂，名字我就不说了，免得像广告。他们的特色是农机链，尤其是联合收割机的输送链。你别小看农机链，工况极其恶劣：泥水、沙石、冲击载荷。他们的链板做了特殊的抛丸强化处理，销轴加了镍基合金涂层，耐磨性比普通链高出一大截。我给老家亲戚的收割机换了他们的链，三个收割季下来，几乎没调过张紧。对了，他们的包装也讲究，每条链子上都挂着合格证，上面有热处理炉号，可以追溯。这种细节，让人放心。

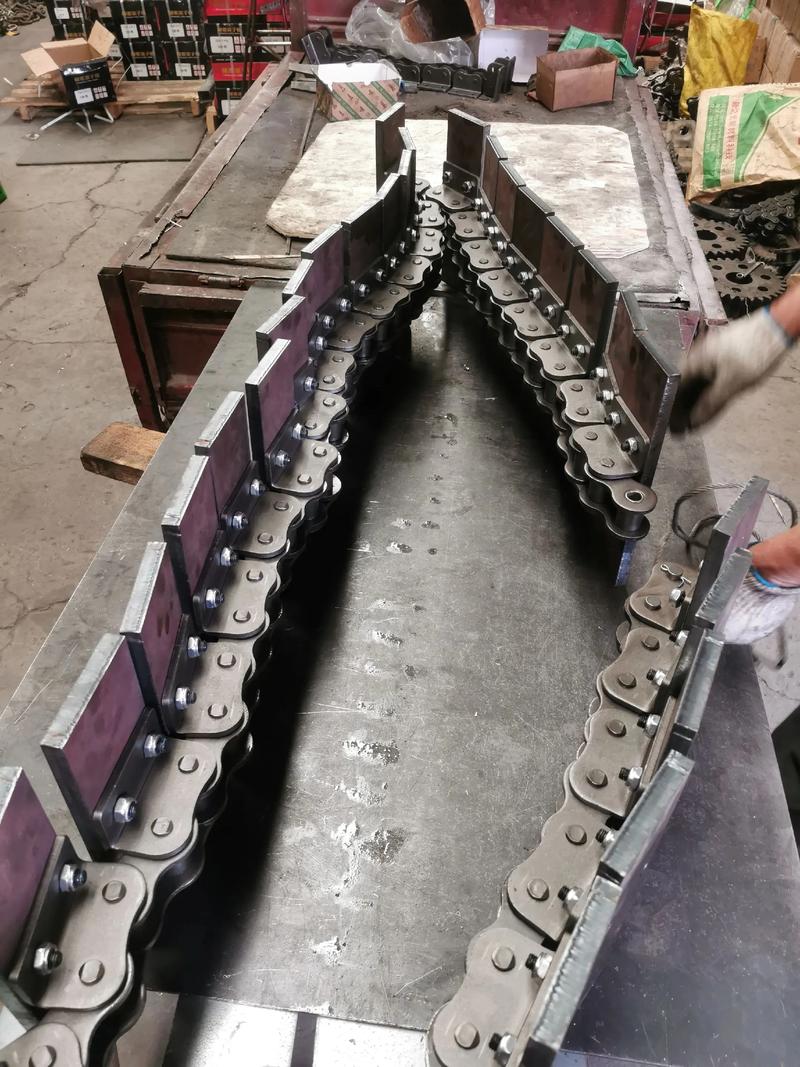

还有一回，需要一种带橡胶附件的输送链，用于玻璃生产线。找了好多家，不是嫌量小，就是说做不了。最后东莞一家小厂接了单。他们老板亲自画图，做了两轮样品测试，才定型。那种链子，到现在用了五年，橡胶都没老化。我问他怎么做到的，他说：“我们用的橡胶是进口混炼胶，配方里加了防老剂，硫化工艺也是专门调的。”这种厂，不大，但精。所以，选厂家，真的要量体裁衣。
链条买回来了，这几点不注意，等于白花钱
以为买到好链条就万事大吉了？太天真。链条的寿命，一半在人。我见过太多例子：好链条，被装坏了。比如，链条不是绷得越紧越好，尤其是重载链，必须留出合适的垂度，否则启动瞬间的冲击力足以拉长链节。还有润滑，有些人拿废机油往上淋，觉得省钱，其实废机油里有金属碎屑和杂质，等于给链条上研磨膏。正确做法是用干净的二硫化钼润滑脂，或者专用链条油。
对了，储存也别大意。链条出厂前都做了防锈处理，但如果仓库潮湿，照样生锈。我有一次，一条几百节的不锈钢链条，放在水泵房隔壁，三个月后拆开，链板之间居然锈住了，转不动。气死了。后来我才知道，不锈钢链在氯离子环境中也会生锈，要格外小心。
还有一个绝招：新链条装上去，跑合24小时后，一定要重新检查并紧固所有接头。很多人忽略这点，结果接头销轴松脱，酿成大祸。这些道理，书本上都有，但真到了现场，一忙起来，全忘。所以我建议，给维修班组做个简单的点检卡，把链条的检查点列清楚：垂度、润滑、链轮磨损、异常噪音。每天花五分钟，能省下半天停机时间。
说个我自己的习惯吧。我每次换新链条，都会在接头链板侧面刻上安装日期和厂家代号。这样下次更换时，能一眼看出用了多久，哪个厂家的寿命长。这方法土，但管用。数据不会骗人，一年后，哪个厂家的链子还在跑，哪个早扔了，一目了然。
最后，关于选厂家，我还有几句掏心窝的话。别太相信网上的厂家排名，那玩意儿水分大。多去行业展会转转，跟厂家的技术人员聊，不是跟销售聊。问他们一些细节：销轴的热处理工艺是什么？链板冲孔后去毛刺用的是什么设备？出厂检验做哪几个项目？如果对方支支吾吾，或者只会说“我们质量很好”，那就算了吧。
链条这行，其实挺传统的，没有什么黑科技。把细节做好，就是高手。我认识的那些好厂家，都有一个共同点：老板自己是懂技术的，而且把声誉看得比命还重。这种厂，也许不打广告，也许规模不大，但在圈子里，大家都知道。找到他们，你可能就省了一半的心。
好了，啰啰嗦嗦说了这么多，其实就想表达一个意思：别亏待了那些藏在机器里的链条。它们靠谱，你才睡得安稳。尤其那些做链条的朋友们，如果你们看到这篇文章，也别怪我嘴毒，我只是希望，我们用的链条，别哪天突然说断就断了。毕竟，安全这东西，没有下一次。
