说实话，压铸模具这行水太深。当年我刚入行时，以为找个便宜的就能对付，结果试模试了十几次，裂了修，修了裂，最后交期延误，客户差点翻脸。那种懊恼，现在想起来还心口疼。所以啊，选厂家不能光看报价单——那玩意儿就是个童话故事。
咱们直接聊干货。
那些藏在车间角落的技术硬指标

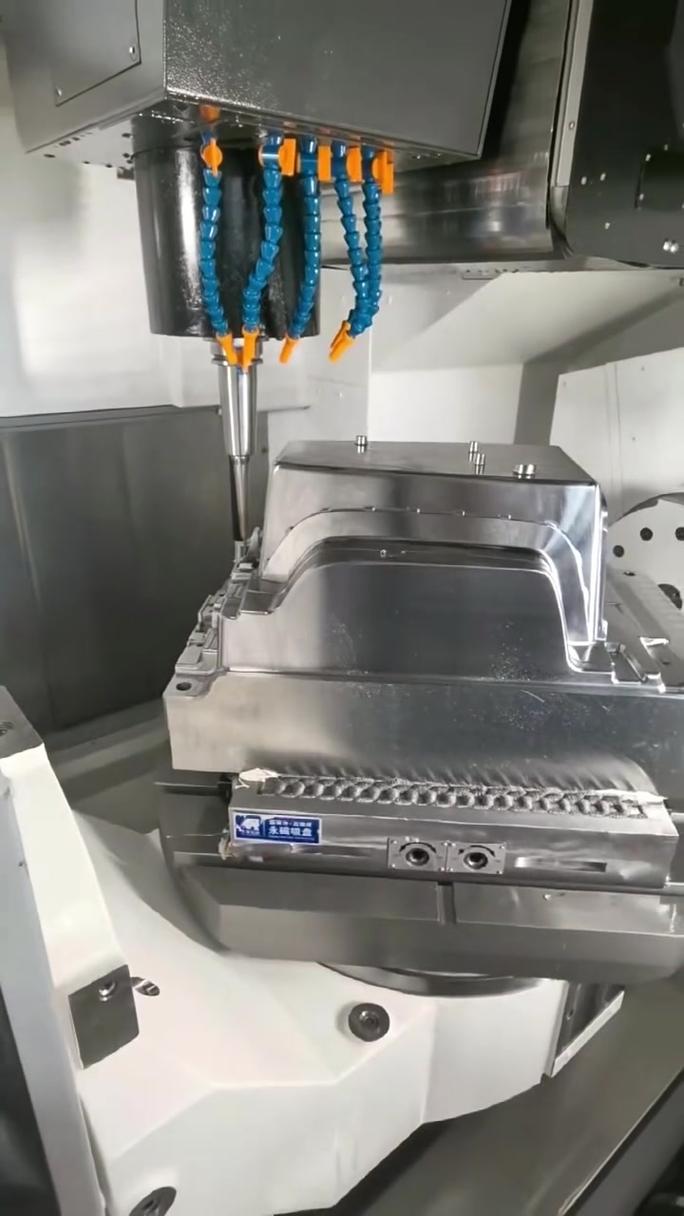

你去考察厂家，销售肯定先带你逛办公室，茶水一泡，PPT一放，全是“世界一流”。别听这个。直接杀进车间。看什么？首先是机床。特别是五轴高速铣和电火花机。模具型腔的精度全靠它们。我见过一个厂，设备清单写着瑞士米克朗，实际在角落吃灰，真正干活的是一堆国产老机。这能做出公差±0.02mm的模具？悬。还有热处理，真空淬火炉是底线。有些小厂用普通盐浴炉，型面硬度不均匀，用几次就出龟裂纹。有个惨痛教训：2018年我们一套变速箱壳体模，就是因为热处理不过关，寿命不到3万模就报废了。按北美压铸协会NADCA的推荐规范，模具钢淬火后必须三次回火，硬度差控制在HRC±1以内。这些数据，你可以当场让厂家拿出检测报告，别含糊。
还有配套：试模压机。很多模具厂没有自己的压铸机，做好模子拉到客户厂里试。一有问题，互相扯皮。最好是厂家自己有至少一台——哪怕小一点——也能把基本问题扼杀在摇篮里。我去年在昆山看一家，自己配了台800吨机，试模时发现进料口发白，当场修模重试，两天搞定。要是拉来拉去，一星期就没了。
报价单不会告诉你的隐形坑
一说这个就来气。去年3月，我们有个铝合金结构件招标，五家报价，最低的95万，最高的180万。最低那家承诺：“寿命8万模次，交期60天。”结果呢？材料用了劣质H13，试模第3000模就大面积冲蚀，交期拖了4个月。官司打得身心俱疲。所以，模具寿命承诺一定要写进合同，并且要明确失效的界定标准：是龟裂面积超30%？还是关键尺寸超差多少？不能笼统。另外，试模次数怎么算？通常1-2次正常，超过3次就要警惕了——要么设计有缺陷，要么加工精度不够，后期改模成本全是你的。有个诀窍：前期压铸模报价时，让厂家把“试模费”单独列出来，并约定超过次数免费。这样他就不敢乱来了。

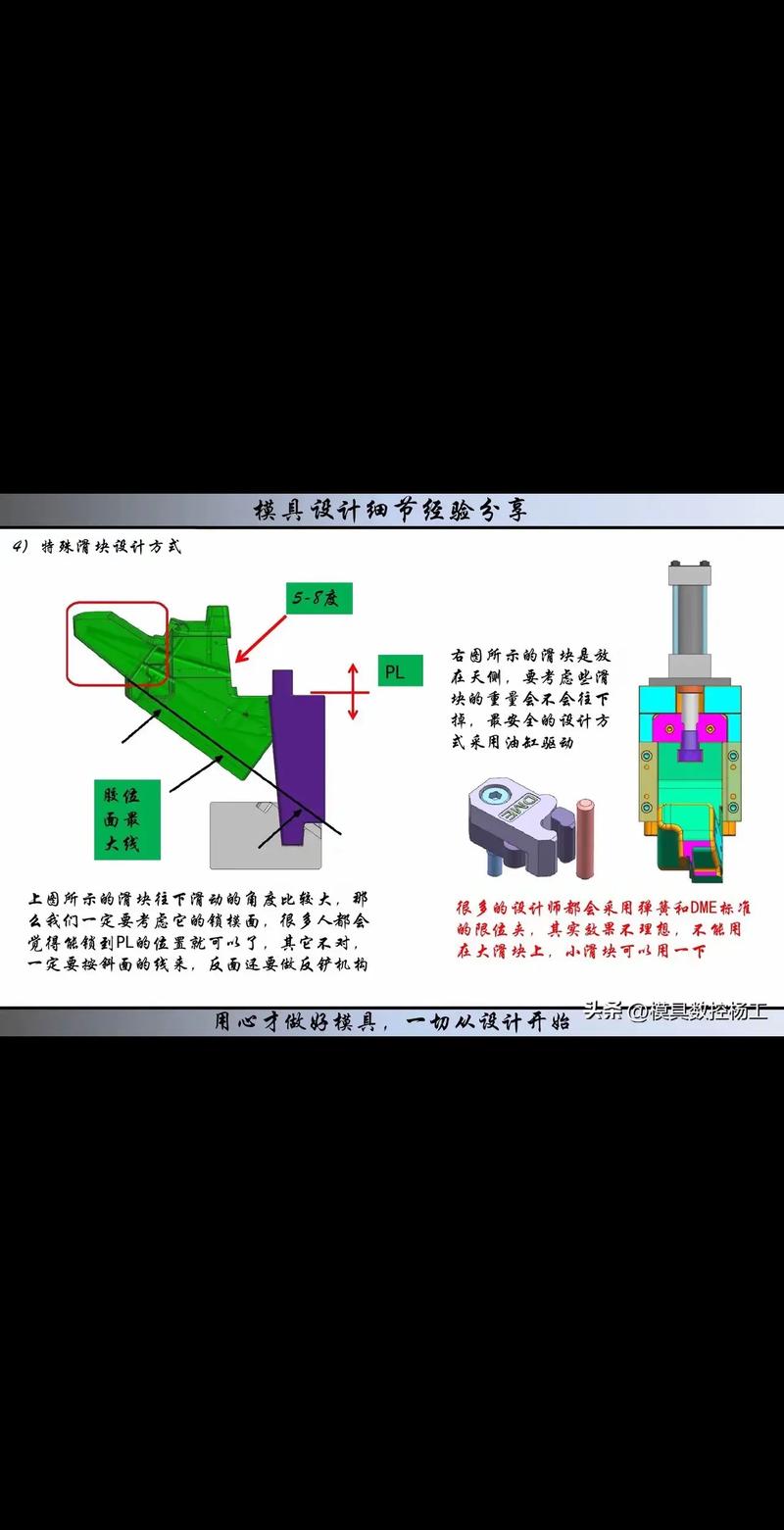

再就是备件。型芯、滑块这些易损件，模具交付时要带一套。很多厂只给易损件图纸，等于让你自己想办法。紧急断了一个型芯，等你加工出来，生产线停一天损失多少？江苏一家新能源车企，就因为这个事，找外面快走丝割了个型芯，硬度不够，装上去两小时就弯了，直接导致模具卡死。血的教训。
2025年，这几点变化你得知道
另外，材料升级很明显。以前做结构件用SKD61，现在有高寿命要求的都用上了进口的Dievar或国产新型热作钢，耐热疲劳寿命能翻倍。但价格也翻倍。你选厂家时，得看他有没有这类材料的使用经验，别拿好材料当普通H13焊，那可就白瞎了。
数字化这块，一些头部厂已经开始搞模具全生命周期管理。模具里埋传感器，实时监控温度、应力，数据传到云端分析，提前预警裂纹。我们去年试了一套，初期投入贵了30%，但模具寿命从6万模提升到9.5万模，还避免了两次突发停机。长远看，值不值？自己掂量。反正我是转舵了。
对了，还有个趋势——国内压铸模具厂已经开始抢欧洲巨头的饭碗。以前高端汽车结构件模具基本被意大利、德国垄断，现在宁波北仑、广东东莞有几家，水平确实上来了，交期只有国外的一半，售后还方便。但也要小心，个别厂吹得厉害，实际连五轴联动加工都没普及。我建议，有心合作的先试一套中难度模具，验验真章。
写在最后——哦不，不能总结。反正选压铸模具厂家这事儿，跟找合伙人差不多，别只看眼前那点差价。技术上较真、合同里琐碎、沟通时看人，这才是正经。要是你也有选厂家的头疼事，不妨去实地闻闻车间的油味，比啥都真实。
