那天老张打电话来，嗓门大得像开了免提：“我这新上的轴淬火，硬度不匀，还老有裂纹，你赶紧过来看看！”我撂下电话就去了，到现场一看——电源参数乱调一气，感应器也是凑合做的。唉，设备是好设备，可交到不靠谱的厂家手里，调试得一塌糊涂。这种事，我见太多了。
说起高频淬火机厂家，市面上一搜一大把，河南的、江苏的、广东的，还有河北的。有的吹得天花乱坠，什么“德国技术”“进口元件”——结果拆开一看，IGBT是翻新的。槽点太多，所以今天不吐不快，把我知道的、遇到的那些事儿抖落抖落。
电源是心脏，别被参数忽悠瘸了

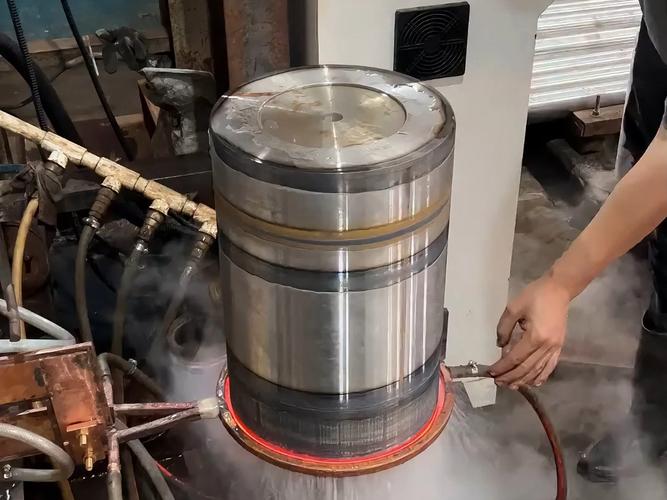

高频淬火的核心，说穿了就俩字：加热。可怎么加热，门道深了。电源频率——从几十千赫兹到几百千赫兹，选不对，淬硬层深度全跑偏。我见过一个厂，加工小模数齿轮，用了个低频电源，结果齿根没淬上，齿顶倒过烧了，废品堆成山。频率决定了电流透入深度，公式懒得背，但记住：频率越高，深度越浅。所以小件、薄壁用高频，大件、厚壁用中频甚至超音频。

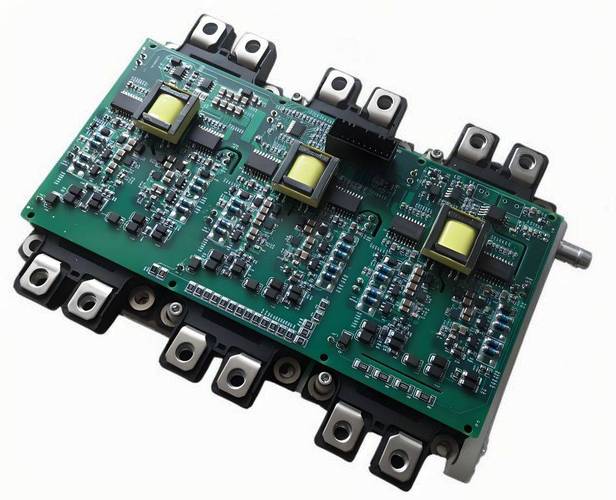

现在很多厂家推IGBT电源，比老式电子管节电30%以上，启动快，还不用预热。但你得看门道：有些小厂拿拆机模块组装，散热设计稀烂，夏天动不动就过热保护。怎么甄别？问他们模块品牌，英飞凌、三菱还是国产？看内部布局，水路接得整不整齐。再一个，控制回路是不是全数字化？要是还用电位器旋钮调功率，趁早拉倒——一致性太差了。
有次展会上，某厂家演示淬火机床，现场做样件，硬度打上去都在HRC60±2以内，我顺手拿起他们的参数记录一看：电网电压波动±10%的情况下，功率输出稳得像老狗。这种细节，才是功力。后来一聊，对方工程师说他们电源用了谐振电压闭环+动态匹配，听得我一愣一愣的，但效果确实摆在那儿。
选厂家，别光看价格——血的教训
我有个客户，买设备图便宜，选了家报价最低的。结果交货延了一个月不说，调试时感应器连换三次都达不了标。最后那厂家人直接失联，电话不接。老板气得牙痒，又花两份钱找别家重做。这叫省钱吗？这叫扔钱。
怎么判断一个高频淬火机厂家靠不靠谱？我的土办法：一查二看三试。查工商信息，看专利和行业资质，有没有通过ISO9001、CE认证——不是挂个图标，而是真正做过型式试验的。二看案例：他们做过什么典型零件？轴、齿轮、导轨、回转支承……如果厂家连个像样的样件库都拿不出来，或者案例都是简单光轴，你敢把异形件交给他们？一定要去他们老客户现场看看设备跑得怎么样，听听操作工怎么说，那才是最真实的。
三试，就是拿你的实际工件去打样。别信他们嘴上的“没问题”，淬出来打硬度、看金相，尤其是尖角、油孔附近有没有裂纹。我经手过一个精密齿圈，厂家拍胸脯保证，结果淬裂了好几个，后来发现是感应器设计不合理，边缘过热。所以，免费打样是必须的，而且你得全程盯着。
现在有些厂开始搞远程运维了，设备联网，故障预警，还能调参数。这玩意儿是好，但前提是厂家有技术积淀，别买回去成摆设。我认识一家广州的厂，他们的系统能实时监测振荡管水温、电压波形，一有异常就给售后发短信。这种服务，才是真省心。
淬火机床：柔性还是专机？得掂量清楚

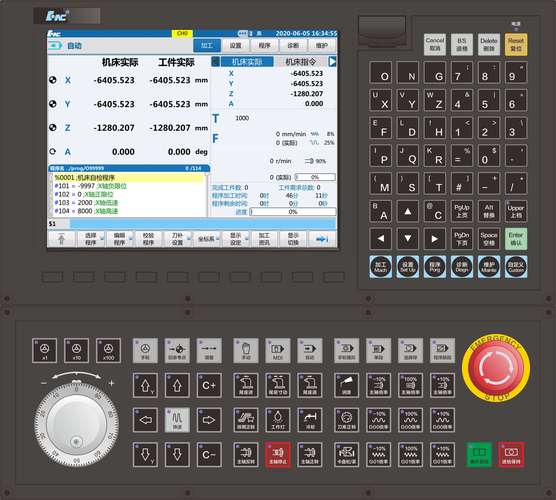

高频淬火不只是电源和感应器，机械部分——也就是淬火机床，同样关键。你是要通用立式、卧式，还是专用机床？很多厂一来就推万能机型，行程长、转台、水槽啥都有，但实际上你一年就干两种零件，多花的钱等于买了个摆设。我以前帮人改造过一台专机，就淬传动轴花键，上下料机械手一配，节拍15秒，比通用机快一倍还稳定。所以，考虑产量和零件种类，别盲目追求柔性。
另外，机床精度也容易被忽略。重复定位精度、旋转跳动、扫描速度稳定性……这些直接影响淬硬层均匀性。我拆过一台便宜货，丝杠都是普通C7级的，用半年间隙就大了。好点的厂会用研磨滚珠丝杠，伺服电机也是日系或德系牌子。淬火液喷淋系统更要命——角度、流量、压力，稍微不对就影响冷却速度。有次车间里一台机器，喷液孔堵了几个，造成局部软点，整批齿轮报废。后来换成带反冲过滤的喷淋圈，才消停。
环保这块儿，现在查得严。淬火液要是冒烟厉害，工人也受不了。有些厂配了油烟净化器，或者用水基淬火介质替代油，这个方案得跟厂家掰扯清楚。我见过一家南通的企业，整个车间淬火区干干净净，排风做得好，环评一次过。
说到底，高频淬火机厂家良莠不齐，但有几个共性很容易抓住：技术团队稳定、有现货或快速交付能力、售后服务响应快、案例真实可追溯。对了，合同里一定把技术指标写死——加热时间、淬硬层深度、硬度范围、变形量，白纸黑字，别信口头承诺。
最后啰嗦一句：别嫌麻烦，多跑几家，带上懂技术的去谈。哪怕花点路费，也比设备趴窝强。有些坑，跳进去再爬出来，成本就高了去了。
以上，来自一个常在车间蹭饭的老油条。有啥不同看法，欢迎来辩，反正我这儿有切开的样件为证。
