说实话，做机械传动这行快十年了，最烦的就是换链轮。不是多大的玩意儿，但出点毛病整个设备就趴窝。去年夏天，车间里一台提升机突然咔咔响——拆开一看，新换不到三个月的链轮齿都磨秃了。当时那个气啊！采购图便宜买的，材质单上写的40Cr，淬火硬度HRC50，结果打硬度才28。坑死。
所以找链轮厂家，千万别光盯价格。今天不聊排名，也不打分，就扒一扒那些年踩过的坑，还有怎么挑一家靠谱的厂。
材质那点事，别被忽悠了
链轮这小东西，材质是关键。按国标GB/T1243-2006，常用材质有45钢、40Cr、20CrMnTi等。但有些厂家——特别是不那么规矩的——拿A3钢充45钢，淬火硬度根本上不去。你一锤子买卖，他省了成本，设备坏了是你的事。 正常45钢齿面硬度应该达到HRC45-50，如果是重载场合，用40Cr淬火后低温回火，硬度能到HRC50-55。还有粉末冶金链轮，成本低，但强度差，只适合轻载。
记得有次去验厂，拿着硬度计随手一打，齿根才HRC35，老板还嘴硬说调质处理都这样。我去——糊弄谁呢。所以但凡采购量大的，一定要求厂里提供材质报告和热处理曲线图，最好自己抽检。

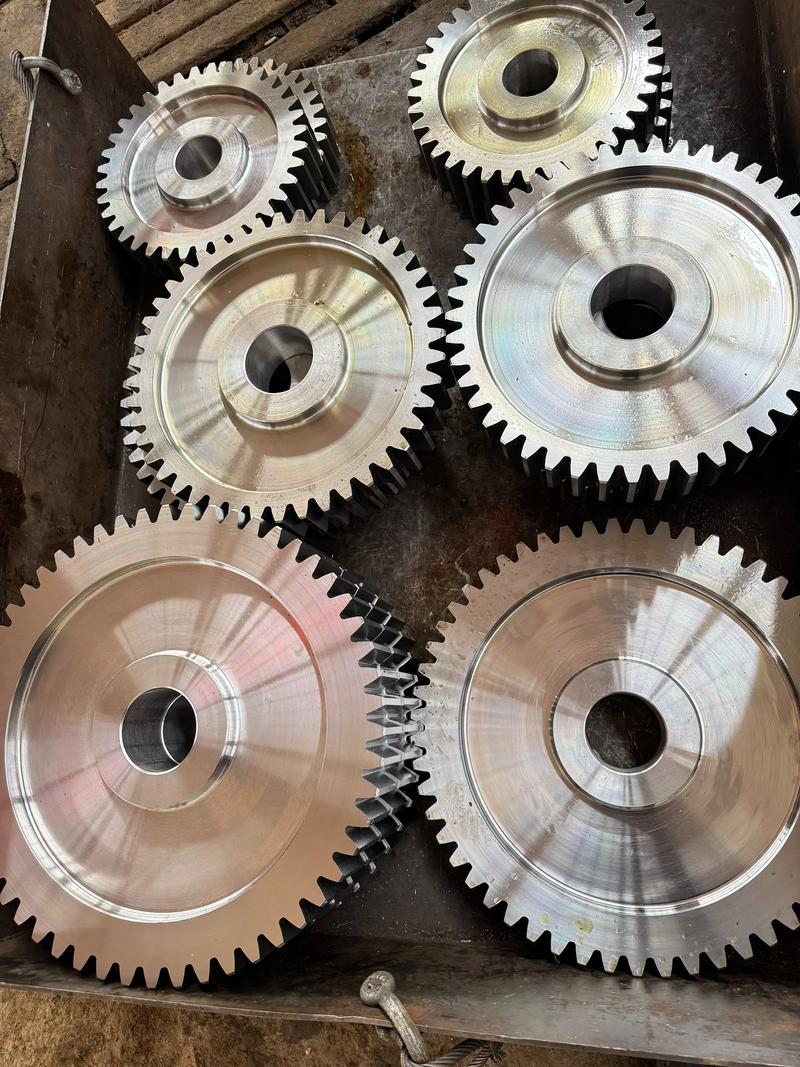

还有耐磨性，跟齿面粗糙度也有关系。好的链轮加工完会做珩磨或者抛光，用手摸上去滑溜溜的。那种铣完就扔出来的，棱角扎手，链条上去跑几天就拉毛了。
几类厂家，对号入座
国内做链轮的厂子多如牛毛，主要集中在浙江诸暨、江苏常州、山东等地。说实话，各有各的活法。 量大的标准链轮，找浙江诸暨那边的厂准没错。 那边产业集聚，从锻造、齿加工到热处理，分工细，成本控制极好。像有个做了二十来年的老厂，给好几家上市输送机厂配套，一年出货上百万件，工艺稳定得一批。但非标就别找他们了，沟通成本太高。
反过来，做非标异形链轮的，还是得找那种小规模但技术硬的厂。我合作过江苏一家，老板是技术出身，对齿形修形、硬齿面刮削这些门儿清。他能根据你给的工况，推荐变位系数，甚至优化齿形来降噪。这种服务，大厂流水线给不了。 所以选厂家，得看你需求是什么——是标准牛眼轮？还是带台阶的驱动链轮？还是超大节距的矿用链轮？
当然，进口品牌也逃不开。像日本的椿本（Tsubaki）、德国的伊维氏（iwis），质量没得说，价格也是真贵。一套链轮够买国产十套。除非客户指定，或者用在关键的安全相关场合，否则我一般不选——肉疼。
哦对了，还有些只做出口的厂家，产品符合DIN、ANSI标准，齿形精度能到DIN 8级甚至6级。这种厂往往有ISO 9001认证，检测设备也齐全——三坐标、齿轮测量中心都有。如果你对尺寸精度要求特别高，比如机器人关节传动，可以往这个方向找。
非标定制的坑与解药

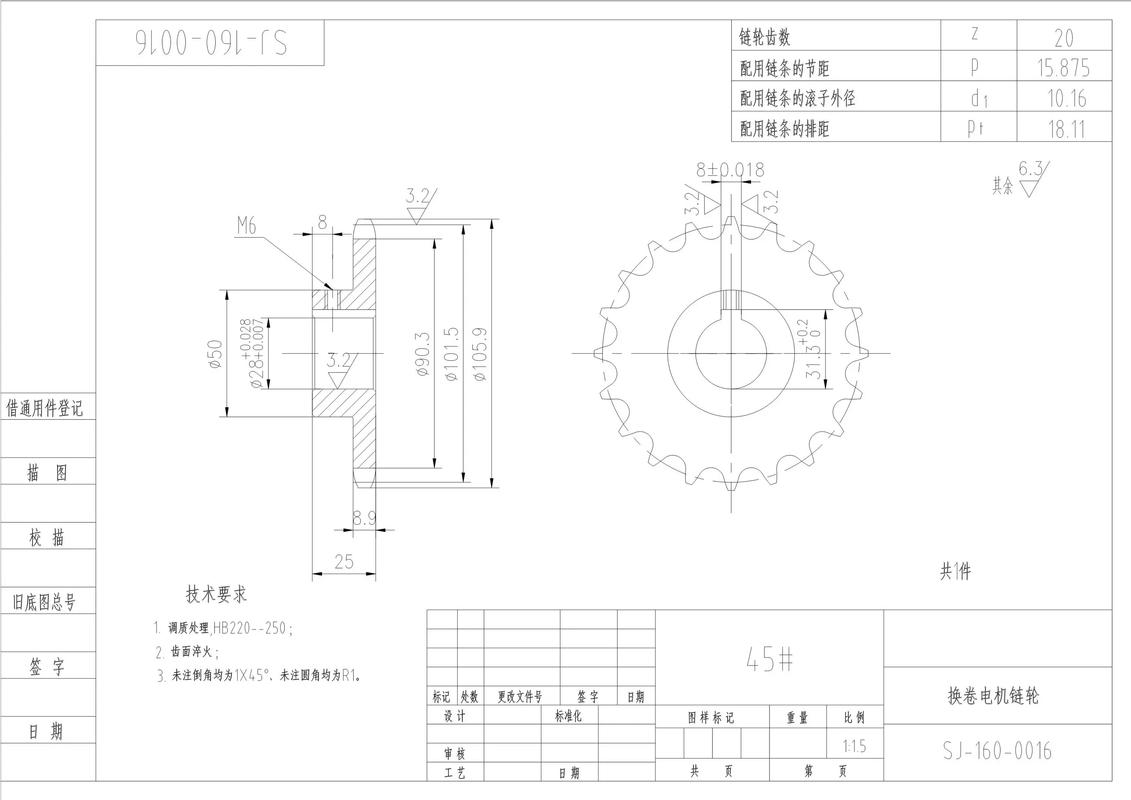

非标链轮，最怕的就是图纸和实物对不上。我踩过最深的坑：一次下单双排链轮，图纸上注明了齿面高频淬火，结果送来一看，只有齿顶一点火色，齿面根本没处理。一问，厂家说“以为只要齿顶耐磨就行”。我当时差点心梗——齿面才是主要工作面啊大哥！
后来学乖了，非标件下单前，必须把工艺路线写成技术协议：锻件超声波探伤要不要？调质后硬度多少？齿形加工是滚齿还是铣齿？淬火后变形怎么控制？ 尤其注意链轮的轮毂孔公差，H7还是H8，别小看这一点，装不上轴承就废了。
还有交期，非标厂普遍拖。去年订一批大节距链轮，说好35天，最后55天才发货，设备调试被拖得死死的。后来才摸到规律：订合同时就把延迟罚款写清楚，每天千分之三，立竿见影。
说实话，国内很多非标厂家不是做不好，而是管理混乱。你多催几次，他优先给你做；你不闻不问，就排后面。所以找个专门跟单的业务员，没事就蹲在车间拍进度视频，这招最管用。
最后再啰嗦一句：看厂时，注意他们的磨刀房。链轮齿形刀具的修磨质量，直接决定齿形精度。如果一台破旧的工具磨床，连对刀仪都没有，赶紧跑吧。
选链轮厂家，多长个心眼总是没错的。不然就像我开头说的，省了小钱，折腾死人。
