别光看样本，去车间闻闻切削液的味道
很多采购有个毛病——拿着样本对比参数。HIWIN的样本写动载荷38kN，某不知名品牌也敢标38.5kN，价格却只有三分之一。你觉得捡到宝了？我以前也这么天真。 2015年那会儿，我们给一家光伏厂做串焊机改造，为了控成本，找了一家山东的新厂家。样本漂亮，金相照片拍得跟教科书似的，销售拍胸脯保证“寿命对标日本THK”。结果装机三个月，导轨开始“吱吱”响——不是那种均匀的滚动声，是周期性的卡顿，一听就是滑块循环系统有问题。拆下来一看，返向器塑料件已经磨出毛刺了，钢珠通过的时候在啃塑料。 后来我亲自跑了一趟那家工厂。车间倒是不小，但磨床旁边堆着半成品，切削液溅得到处都是，导轨就这么摞在地上，没有防锈纸，没有VCI，甚至标签都贴得歪歪扭扭。我就知道完了。真正的精度不是磨出来就完事的，从清洗、防锈、装配到包装，每一个环节都在影响最终品质。 所以现在我看厂，第一件事就是申请去车间。不看他们准备好的参观通道，专往犄角旮旯里瞄——磨削液过滤系统干不干净？导轨存放区温湿度控制了吗？滑块装配是在洁净室吗？别看这些小细节，直接决定了导轨是能用五年还是五个月。
淬火硬度够了，但韧性呢？——那个让我赔了二十万的教训

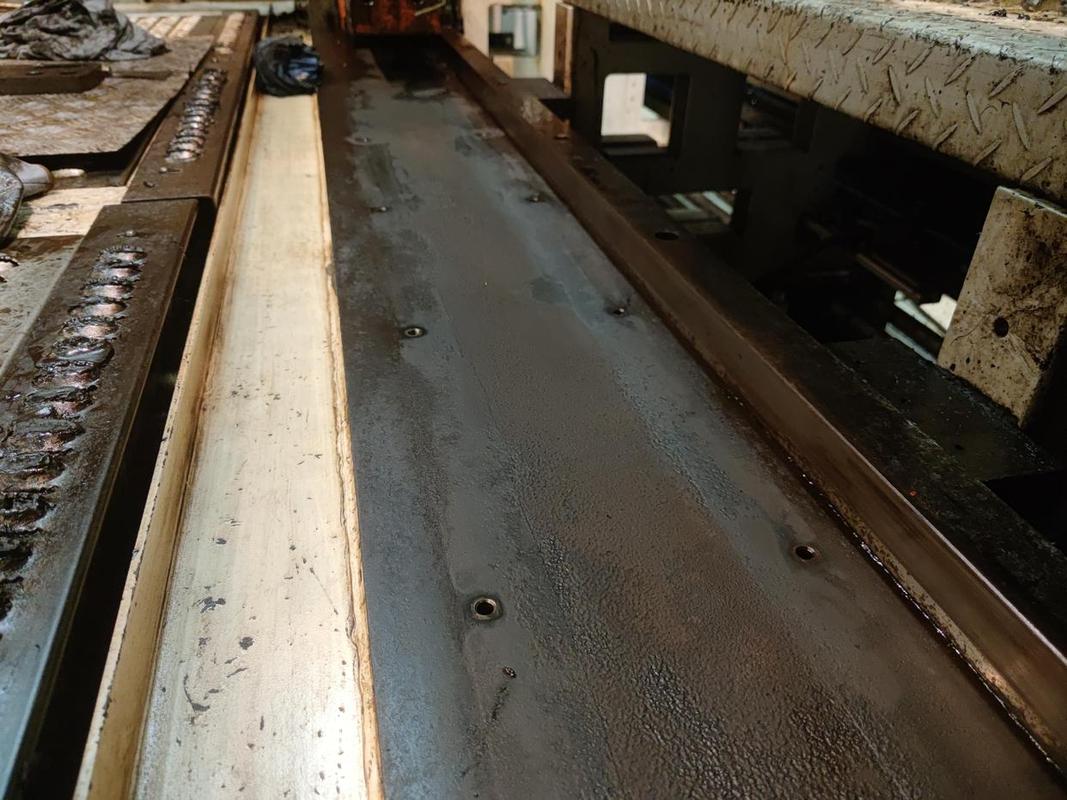

说到技术，大部分人都知道导轨要硬。HRC58~62是标准范围。但你知道么，有些厂家的“硬”是死硬，脆得跟玻璃似的。 我记得一桩血泪史。2018年一个桁架机械手项目，垂直Z轴跨度3米，负载倒不大，但加速度很快。我们选了一款国产中档导轨，装机测试时一切正常。发货到客户现场，运行不到两周，导轨轨道面出现深层剥落，一块一块像皮肤癣。分析下来，是次表层疲劳失效。金相显示马氏体针粗大，残余奥氏体过多——典型的淬火温度过高或者回火不足，硬度是有了，但微裂纹多，冲击载荷下直接崩。 那一次，连带更换、人工、客户停机索赔，亏了二十多万。后来跟一个在NSK干过的老工程师喝酒，他点醒我：“导轨不是越硬越好，是耐磨和韧性的平衡。好的热处理，金相里能看到弥散的碳化物颗粒，马氏体针细得像丝。” 他叫我去查厂家的热处理记录曲线，精确到每一炉。真正靠谱的厂家，这些数据都是可追溯的，甚至能提供样块做残余应力检测。 现在我再选导轨厂家，技术交流时直接问三个问题：一，淬火后深冷处理做没做？二，磨削烧伤怎么控制？三，滑块和导轨的硬度差是多少？ 答不上来的，或者打马虎眼的，直接淘汰。
那些“隐形冠军”和“国际大牌”之间，差的不只是价格
行业里有几家巨头大家都知道：THK、NSK、IKO，台湾的上银、银泰也算中流砥柱。但说实话，这几年大陆的一些厂家进步真得非常快，尤其在中低载荷、普通精度的细分市场，性价比杀疯了。 比如我去过昆山一家厂，规模不大，专做微型导轨。人家的滑块返向器是金属注射成形的，不是塑料的；保持器是不锈钢冲压件，不是尼龙。问他们为什么这么干，技术总工很实在：“我们这个规格主要卖给医疗设备，客户要求静音、耐腐蚀、少维护。塑料件时间长了会老化，一旦坏掉整个模组卡死，手术台上谁敢冒这个险？” 你看，这就叫精准定位。 不过话说回来，大牌之所以是大牌，有些东西确实短时间追不上。比如滚珠丝杠和导轨的协同精度，日本人是能做到“一条母机下来的”，导轨和滑块都是配研的，互换性不是百分之百，但一致性极好。有些国产厂，你买他的导轨配他的滑块，预压都不一致，有的松有的紧，装出来的模组手感天差地别。这就是过程能力指数的差距。 所以我的观点很明确：不要迷信品牌，但也别盲目爱国式采购。关键看你的工况。普通搬运、包装机械，选用成熟的国产一线品牌完全没问题，钱要花在刀刃上；但如果是高速、高精、重载，或者涉及安全、无法频繁更换的场合，多花那点预算买安心，值。
