2026-07-10 07:31:45 分类：商机
去年给化工厂做设备改造，一个DN200的截止阀差点搞到停工。说出来你可能不信——阀门装上去第二天就关不严了，拆下来一看阀瓣密封面划了道深沟。采购部说厂家有特种设备制造许可证A1级，我说那玩意儿现在花点钱就能挂靠，得看实际的东西。
“不就是个阀门吗？”——这种想法害死人
很多人觉得截止阀结构简单，不就一个阀体、阀瓣、阀杆么。但真懂行的知道，截止阀的密封原理跟闸阀完全不同。闸阀是闸板直下切断，截止阀靠阀瓣旋转或升降压紧密封面。所以对阀座和阀瓣的硬度配合要求极高，不然用不了几次就泄漏。
有次去一个厂家验货，现场试压的时候看到压力表指针抖了一下，他们技术员随口说“正常的，O形圈有点凝水”。我当时就炸了——这是蒸汽管道用的阀门，工作温度300多度，你拿室温打压的标准糊弄谁？ 直接退货。后来找第三方做了高温试验，果然密封材料在200度以后热膨胀系数不匹配，泄漏量超标十几倍。

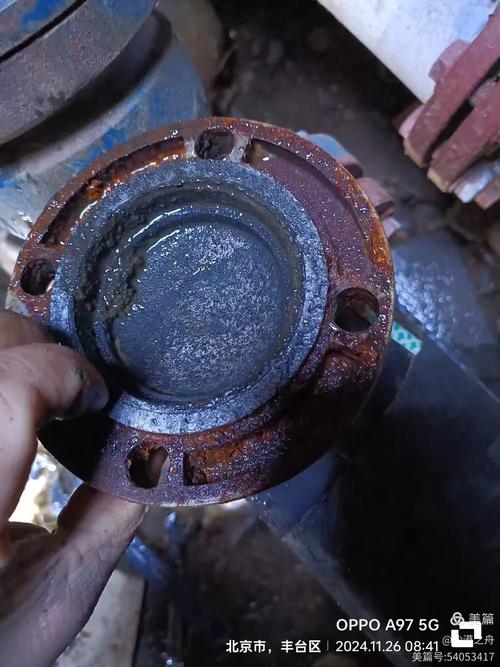

高温高压截止阀密封面磨损对比
这件事让我学到一个教训：别轻信厂家出示的冷态试验报告。一定要看他们有没有热态性能试验台，或者干脆要求做型式试验追溯到具体批次。国标GB/T 12235里其实写得清楚，但很多厂家赌你不会较真。
选厂家，这三个细节比资质更重要
说实话，现在满大街的截止阀厂家都说自己有TS证、ISO9001，但一个证从几千块到几十万都有，水分大得离谱。我后来学乖了，进厂区直接看三个地方：
第一，铸件堆场。如果毛坯件随便堆在露天，锈迹斑斑，那精加工再好也是白搭。因为阀体内部要是锈蚀过，喷丸处理根本清不干净，日后介质冲刷会剥落坑点。我有次在一家中部厂家看到铸件居然泡在油池里防锈，虽然成本高，但说明老板懂行。
第二，焊接工位。注意是看焊工的持证项目，不是看有多少焊机。截止阀的阀座往往是堆焊stellite合金，如果焊工没有Fe IV类材质项目的资质，大概率焊不透或者稀释率不对。我见过一个厂焊完阀座不做PT检测，直接上车床，结果成品表面光滑，里面全是气孔，用超声一打就露馅。
第三，测试台。别只看打压泵的型号，要问他们校验周期。压力表半年不检的比比皆是，密封试验压力时间根本不足。API 598规定密封试验至少保持15秒，有些厂三秒就填了记录。你最好站旁边掐表。

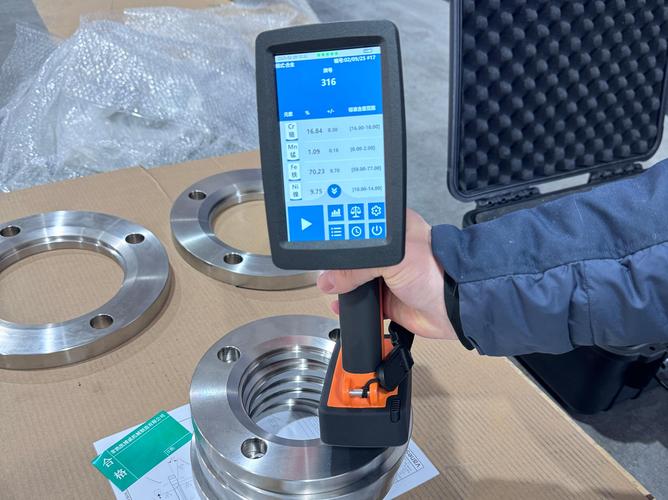

截止阀厂家车间光谱检测仪操作
有一次我直接带了便携光谱仪去验货，发现阀杆材料不对——合同写的是17-4PH，实际打出来是304。厂家负责人支支吾吾说采购搞错了。这种情况太普遍了，因为不锈钢牌号多，差价大，同一批货里都可能混着不同炉号。所以我现在合同里必须注明每一支阀杆都要做PMI，费用加一点，但值。
2024年了，截止阀还能玩出什么新花样？
别以为截止阀是传统产品就没创新。这两年我接触到几个有意思的突破：
– 一体化阀体锻造：不用铸造用模锻，流道更光滑，重量减轻30%以上。一家浙江厂家引进了6000吨多向模锻液压机，做出来的阀体内部晶粒度能达到7级，比铸件耐压极限高一大截。但成本也高，适合核电等高要求场合。
– 智能填料监测：在填料函处加装微小的应变片和温度传感器，能实时监测填料磨损和泄漏倾向。数据上传到DCS，提前预警。虽然现在贵，但避免了非计划停机，算总账划算。
– 低温深冷不结冰设计：做LNG的厂家最近推一种加长阀盖带滴盘的结构，能在零下196度保持填料处不冻结。关键是密封垫片改用GIIL衬环，比石墨复合垫贵十倍但绝对可靠。
不过要泼盆冷水：这些新技术很多还停留在样机阶段，真正稳定应用的少。去年我试用了一个品牌的智能截止阀，结果传感器三个月就漂移得没边了。所以呢，别做小白鼠，除非厂家愿意签性能保证协议。
智能截止阀工厂数字化监测系统
成本省下来可能是定时炸弹
讲个真事。有个丙烷脱氢项目，采购为了降本，把原来设计的Class 600截止阀换成了Class 400，通过减小口径来满足流量要求——理论上没问题，因为计算书算得通。但运行半年后，阀体颈部出现了疲劳裂纹。分析下来是操作工习惯性快开快关，产生的水锤压力峰值远超设计。要是当初留够压力等级余量，根本不会发生。
这件事说明：选型阶段必须把工况的真实波动考虑进去，不能只盯着设计参数。有些工况介质里带固体颗粒，那阀瓣密封面就得上stellite 6合金，而不是普通13Cr；蒸汽中含联氨，阀杆得用MONEL K500——这些附加项厂家销售很少主动提醒，因为他们担心报价上去竞争不过。所以你得自己列入技术协议，一条条跟对方对照。
还有个容易被忽略的地方：执行机构联轴器。气动或电动截止阀，联轴器间隙稍微大一点，阀瓣开关位置就会偏移。精密控制场合建议用弹性联轴器带编码器反馈，别省那几千块钱。
写在最后——该怎么选？
啰嗦了一堆，其实核心就一条：让厂家证明给你看，而不是把证书摆给你看。小厂不一定差，大厂不一定好。关键看他们对细节的死磕程度。我后来合作的是一家三十多人的小厂，但老板是手工研磨出身，每台截止阀出厂前阀座和阀瓣都手工对研到光隙小于0.02mm，然后激光打码绑定——十几年了那批阀门没漏过一滴。
选截止阀厂家时的几个铁律：
– 合同必须注明材料追溯，从炉号到热处理曲线全要
– 拒收任何未经第三方驻厂监造的批次
– 预留5%的破坏性测试预算，随机切一台看看金相
– 别相信“保证没问题”的口头承诺，写入罚款条款
市场够乱，就得逼自己变专家。不然，修一次阀门的费用可能比买新的还高，停产损失更是天价。以上就是我这几年碰得头破血流的真实经验，如果能让你少走点弯路，那这篇吐槽就没白写。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：找截止阀厂家踩过的坑，全是真金白银换来的教训
文章链接：https://www.yxqcspc.com/7258/
