参数不是纸上谈兵，是命门

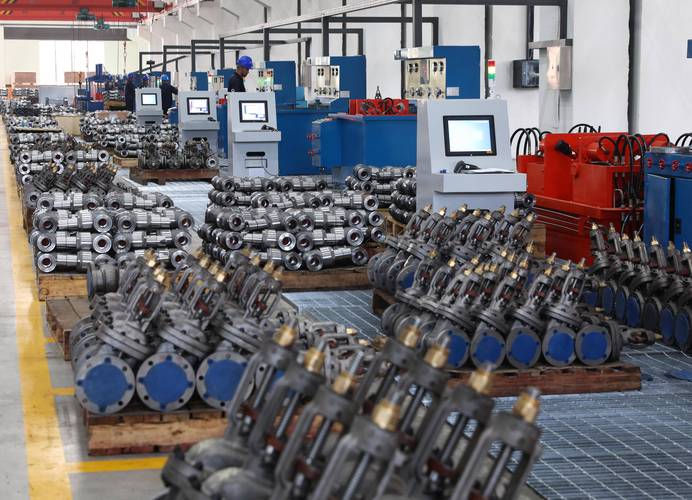

别只看样本上印的“公称压力PN16”，那玩意儿虚得很。有一回，某厂家拍胸脯保证他的旋启式止回阀能扛1.6MPa，结果装上不到一周，阀瓣直接变形。拆下来一测，材质根本就不是CF8M，用的304料连碳含量都超标。这事是2019年化工园区那个技改项目，业主差点告我们违约。你得死磕细节：密封面是堆焊司太立还是软密封EPDM？软密封用在高温介质上纯属找死，可有些销售为了签单什么都敢说。阀门壳体材料标准，比如GB/T 12224，要求过固溶处理，小作坊哪舍得电费？直接铸态出货，晶间腐蚀风险剧增。还有API 598阀门的压力试验，强度试验和上密封试验一个都不能少，试压时间几秒钟？有些厂，水压机一开，压力表抖两下就算合格，鬼知道有没有微漏。
更要命的，是实际工况与标称参数之间的鸿沟。立式止回阀装在水平管道？旋启式的阀瓣卡在开启位置回不来？这些安装细节，很多时候厂家自己的技术人员都糊里糊涂，你问他最小开启压力，他翻半天样本找不到。记得有个污水项目，用的是双瓣式止回阀，结果介质里纤维太多，阀瓣根本关不紧，现场臭气熏天。最后查出来，厂家提供的图纸里，阀体流道根本没针对含杂质流体做过优化。你猜他们怎么解释？“标准产品就是这样”——标准你个鬼，GB/T 12236里对止回阀的流向阻力有明确要求，他们估计连标准原文都没看过。
车间里的猫腻，比报价单更触目惊心
还有一个容易被忽略的：阀门防腐喷涂。上次在沿海某化工厂，止回阀外表面不到半年就锈得掉渣，全是点蚀坑。回头查采购合同，厂家写的是“环氧煤沥青漆”，实际用的却是廉价醇酸漆，耐盐雾时间连72小时都撑不过。我直接带油漆测厚仪去现场，对着铭牌位置一测——干膜厚度不到150微米，规范要求至少250微米。沟通记录我都留着，厂家最后赔了全部更换费用，但工期耽误的损失没法算。所以现在我看厂，必看喷涂线，是否有抛丸预处理，漆的牌号是否可查，固化炉温度记录是否连续。别嫌我苛刻，吃过亏的人都这样。
服务不是口号，是救命稻草

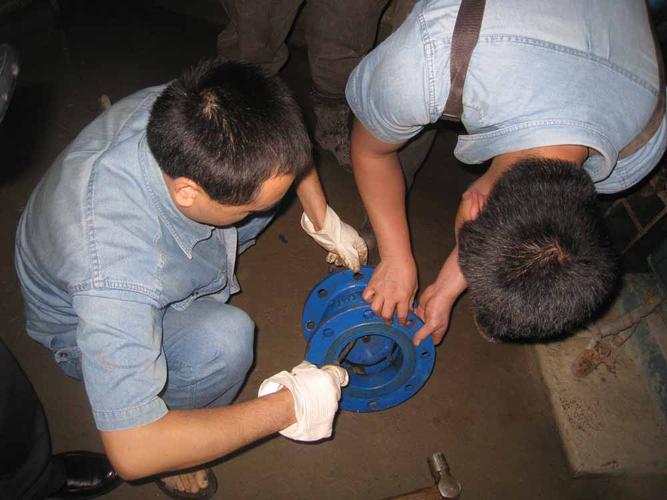

止回阀不像闸阀、截止阀，它出问题往往伴随着介质倒流甚至水锤现象，破坏力极强。我们有个老客户，炼油厂的，催化裂化装置止回阀突然失效，高温油气倒窜，紧急停车一天损失上百万。凌晨报修，厂家区域经理两小时就带着备件赶到现场，技术员直接钻塔器里去看密封线损坏情况。这种响应速度，靠的是在全国有多个服务点、常备库存。但反过来想，有些厂家报价低得离谱，可一出事电话打不通，或者售后开口就要额外收费，你拿他也没辙。现在招投标时，我都会在技术协议里明确：若因产品质量问题导致非计划停机，厂家须承担连带损失，而且质保期要从运行验收合格后算36个月。真正有实力的阀企，敢签这种条款，因为他们对自己有底。我翻过几次第三方检验报告，像TüV、SGS出的阀门性能测试，合格率高的厂家，售后投诉率往往也低，这是铁律。
说点扎心的。现在网上信息太杂，搜个止回阀厂家出来几百页，广告打得天花乱坠。但判断一个厂家能不能用，有时候看它敢不敢给真实客户案例、能不能提供第三方材质检测报告、有没有和大型设计院（比如SEI、华东院）的合作经历，就这么简单。别光盯价格，我记得有个项目，为了省两万块选了家没听过的小厂，后期光拆装费就花了八万，还不算停工损失。更别提那家厂第二年就注销了，产品出了问题追责无门。这几年环保、安全法规越来越严，止回阀用在危化品管道还得满足特种设备型式试验要求，TSG D7002里写得明明白白，厂家拿不出型式试验证书，你就是合规风险。说了这么多，其实就一个理：选止回阀厂家，本质是选一个能和你扛风险、共进退的伙伴。那些只做一锤子买卖的，给你开个低价，后面全是坑。
最后唠叨一句，验货时一定带卡尺测阀体壁厚，带硬度计打一下密封面，让厂家现场做上密封和壳体试验，时间不够标准要求的一分钟就喊停。你越严谨，对方越不敢糊弄。不然，等到半夜电话再响起，哭都来不及。
