说实话，在采购这行混了七八年，什么妖魔鬼怪没见过。但去年那次输送带采购，差点让我把饭碗砸了。现在想起来还一肚子火。
厂里的老输送带用了五年，边角都磨得不成样了。老板催着换新的，预算给得紧，我图省事，在网上搜了个报价最低的输送带厂家。销售嘴甜啊，说什么‘同等质量价格最低’‘大厂代工’……后来证明全是屁话。
新带子装上头一周还行，第二周就开始跑偏。修理工老李头骂骂咧咧地说：‘这接头硫化得狗啃似的，能跑直才有鬼了！’ 我蹲下仔细看，确实——接头那地方凹凸不平，跟癞蛤蟆皮似的。更糟的是，不到一个月，带面居然出现裂纹。这可是用在主运输线上的啊！停产一天损失多少？不敢想。
后来找了专业第三方检测，报告出来我傻眼了：覆盖胶的拉伸强度连国标GB/T 7984-2013要求的18MPa都没达到，只有11MPa。而且胶料里明显掺了过量的再生胶，碳黑分布也不均匀……简单说吧，这带子就是个样子货。
我不得不重新采购。这回可不敢马虎了，花了两周时间，跑了五家输送带厂家，查资料、看车间、做对比。发现门道多了去了。
那些看不见的坑：材质与胶料
很多采购新手只看价格和厚度，以为越厚越结实。其实输送带的核心是橡胶配方和骨架材料。国内正规输送带厂家用的多为天然胶和合成胶并用，但有些小厂为了省钱，往死里加再生胶和碳酸钙。结果就是带体弹性差、不耐磨、容易龟裂。
骨架材料也关键。常见的帆布、尼龙、聚酯各有门道。比如尼龙带弹性好，适合长距离输送，但多层尼龙带的层间粘合强度是个技术难点。我去山东一家老厂参观时，他们的总工指着硫化机说：‘层间附着力如果低于4.5N/mm，用不了多久就得起泡分层。’ 他还顺手撕开一段样品给我看，好带子层与层是撕不开的，坏带子一撕就开。
说到检测，正规厂家都有拉力试验机、老化箱、磨耗机这些设备。但小作坊压根没有，顶多拿锤子砸两下。我上一家买的那个便宜货，估计连基本的出厂检验都没做。
接头工艺：成败在此一举

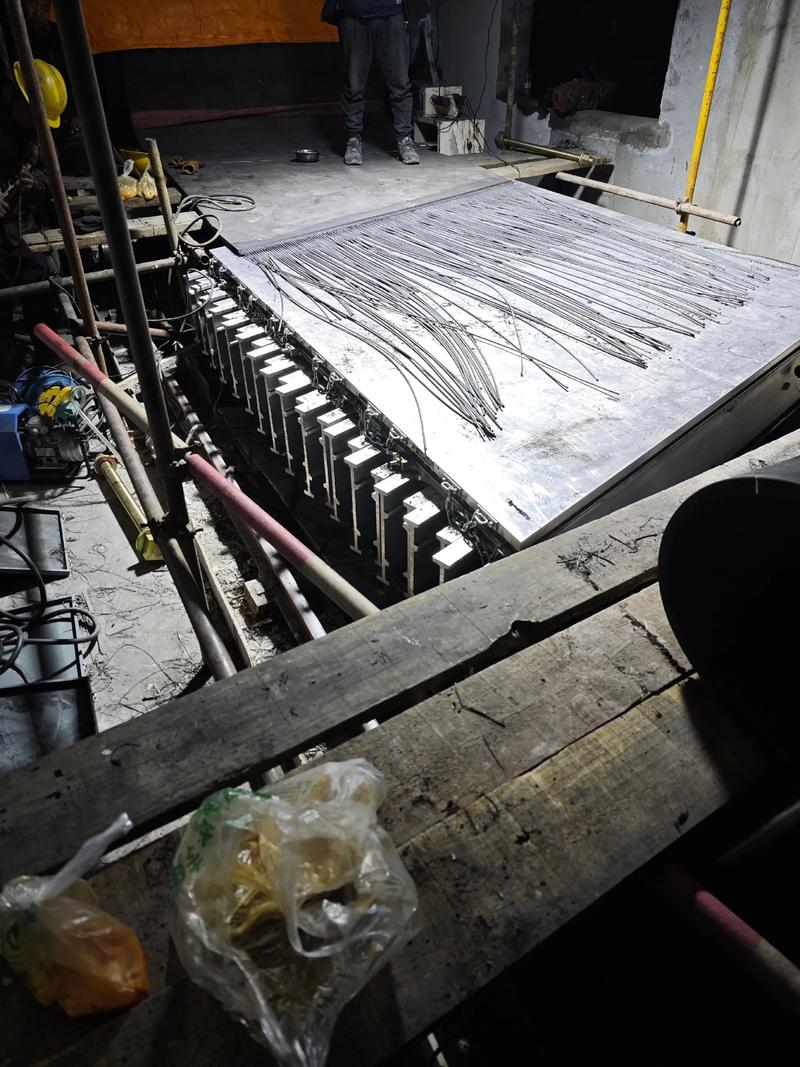

输送带的接头硫化是命门。带子本身再好，接头不行全白搭。环形输送带还好，那种需要现场接头的，对厂家技术能力要求极高。我有次在河北一家输送带厂家看到，他们硫化接头时，压力、温度、时间全凭师傅感觉，没有自动温控记录仪。师傅叼着烟说：‘差不多就中了。’ 这能靠谱？

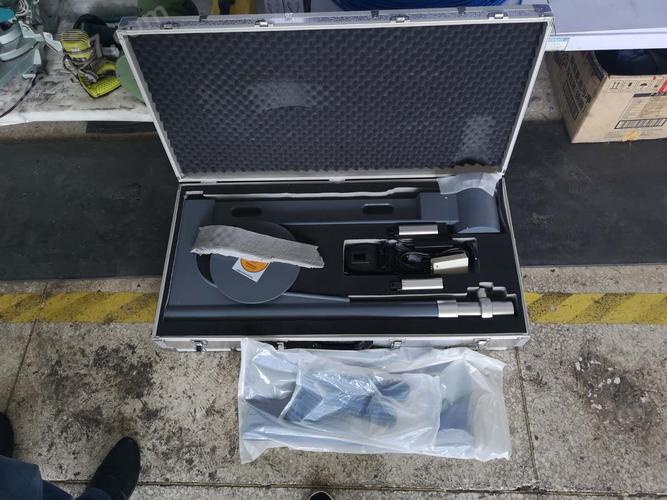

后来我了解到，像浙江双箭、青岛橡六这些老牌厂，硫化接头都有严格工艺卡，温度曲线实时监控，硫化完成后还要进行X光探伤。当然价格也贵一截。但比起停产风险，这钱该花。
还有个细节：接头形式。有的厂做斜齿形接头，有的做阶梯形，也有用指形接头的。以前我以为只是工艺区别，后来才知道，根据输送机滚筒尺寸、物料特性，接头形式直接影响使用寿命。一个懂行的输送带厂家会帮你分析工况，而不是你说怎么接就怎么接。
怎么选？我的笨办法
现在采购我都会多走几步：
看资质——不止是营业执照，我还要看他们的矿用产品安全标志证书（如果是煤矿用）、ISO 9001这些。最好有国家检测中心出具的型式检验报告。
看案例——让他们提供同工况的客户名单。打电话过去问，别怕丢人。我打过一个水泥厂客户，对方很实在：‘用了三年还行，小毛病有，但大问题没有。’ 这评价我就放心一半。
看车间——有条件的直接去厂里。重点看炼胶车间，如果一进门一股刺鼻的再生胶味，而且粉尘满天飞，转头走人。好的输送带厂家，比如我在江苏看到一家做食品级输送带的，车间洁净度跟药厂似的，地面能照出人影。他们的聚氨酯带、硅胶带专供食品厂，单价高但确实用料扎实。
看服务——售后怎样。会不会上门测量、指导安装？发生接头断裂会不会24小时内派人？有些厂家承诺：‘无论你厂在哪，我们工程师72小时内到位。’ 这种硬气话不是每个厂都敢说的。
不过话说回来，也别盲目迷信大厂。大厂订单排满了，小单子可能不会特别重视。有些中型输送带厂家，专做某个细分领域，比如耐热输送带、阻燃输送带，性价比反而高。我后来选的那家山东厂，规模不算大，但专注耐高温输送带二十年，给钢厂供了不少货。他们用的是三元乙丙橡胶，能耐200℃以上，价格比大牌便宜两成，交货也快。现在用了一年多，一点裂缝没有。
还有，千万别信那些‘终身免维护’的鬼话。输送带是易耗品，正常磨损不可避免。但好带子加上规范的维护，多用个两三年没问题。比如日常调偏、清理滚筒积料、防止物料硬冲击……这些如果做到位，确实能延长寿命。有些输送带厂家会提供免费的巡检培训，这种增值服务其实很划算。
采购久了，我总结出一条铁律：那些第一次报价就低得离谱的，要么偷工减料，要么后续加价。真正靠谱的厂家，报价单上会把胶层厚度、布层数、价格分项列清楚，甚至会写一句：‘此价格基于当前天然胶价，若橡胶期货波动超10%将重新议价。’ 这种透明感，反而让人踏实。
最后唠叨一句：选择输送带厂家，本质上是选择长期合作伙伴。图便宜买来的教训，我吃过一次就够了。现在每次看到新装的带子平稳运转，那种踏实感，比省下几万块钱值多了——毕竟，半夜不用再提心吊胆接维修电话啊。
