我干了十一年检测，从国企到三方，买过的切割机磨抛机加起来够开个小型展会了。今天不聊虚的，直接说点儿得罪人的实话——那些厂家宣传册上永远不会写的东西。

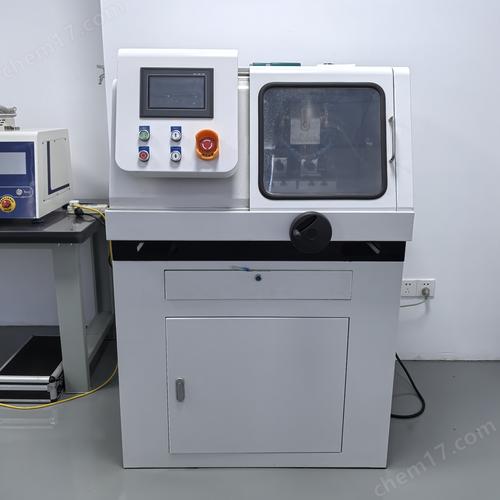

切割机：不是马力大就牛，冷却才是亲爹
去年帮朋友验收一台国产切割机，参数漂亮得吓人，7.5kW主轴，切个40Cr跟切豆腐似的。结果呢？冷却水管设计有硬伤，切大件的时候水根本喷不到切口内部，过热导致淬硬层都出来了。那个销售还嘴硬说是“操作问题”。操作个鬼啊，老子金相制样标准ASTM E3背得比他熟。
所以选切割机，别光盯转速和功率。强制看冷却回路！ 最好让厂家现场切一个你常用的、最难切的材料。有些牌子——我就不点名了——用那种塑料快插接头，三个月准漏水。一定要铜接头，或者像徕卡那种快插但带双重密封的。还有水箱，得大，并且易清洗，不然切几次铸铁那水就成芝麻糊了。
话说回来，徕卡的切割机确实稳，但价格… 一台够买国产三台。值得吗？看你怎么算账。我们实验室那台用了八年，只换过两次皮带。但耗材也贵啊，一片刀片顶别家两三片。算总成本其实差不多。

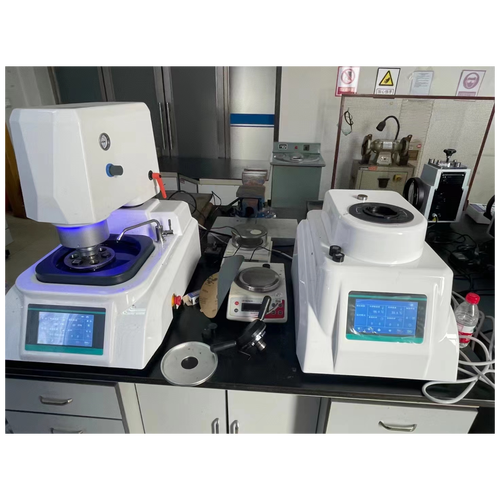

镶嵌机：小东西，大烦恼
镶嵌这步，最容易被人忽略。你是不是也遇到过：镶出来的样边缘全是缝，或者树脂根本干不透？现在流行热镶，因为快嘛。但热镶对压力和温度控制要求蛮高的。
我经手过一个搞笑案例：某国产热镶机，说明书写的加热温度150°C，实际一测，同一个模具里四个角能差20度！这怎么玩？对温度敏感的材料直接就回火软化了。后来我们全换成了德国某牌子的——名字不说，免得像打广告——反正温度均匀性控制在±3度以内。
不过最近两年，国内有两家进步挺大，浙江和山东的。他们开始用PID控温了，模具钢也用上H13了，不再是以前那种45钢糊弄事。关键是压力能否线性加压并保压，很多机器压力打到顶就泄了，缩孔就这么来的。买之前一定要求做压力曲线测试。
哦对了，冷镶也有坑。有些环氧树脂收缩率大的吓人，固化完试样缩进去0.5mm，磨抛的时候直接边缘塌角。这个真得信专业厂家，他们树脂配方里有秘诀。
磨抛机：自动化？别高兴太早
全自动磨抛机听着很美，放进去人走开，回来直接镜下看。但现实呢？
第一年买自动磨抛机时，我们全室兴奋得跟过年似的。然后用了一个月，发现软件有Bug——程序会随机跳过精抛步骤！联系厂家，那边技术支持居然说“您重新建个方法试试”。我建了八个方法，它照样跳。最后发现是控制板固件问题，等更新等了半年。那半年我头发都白了几根。

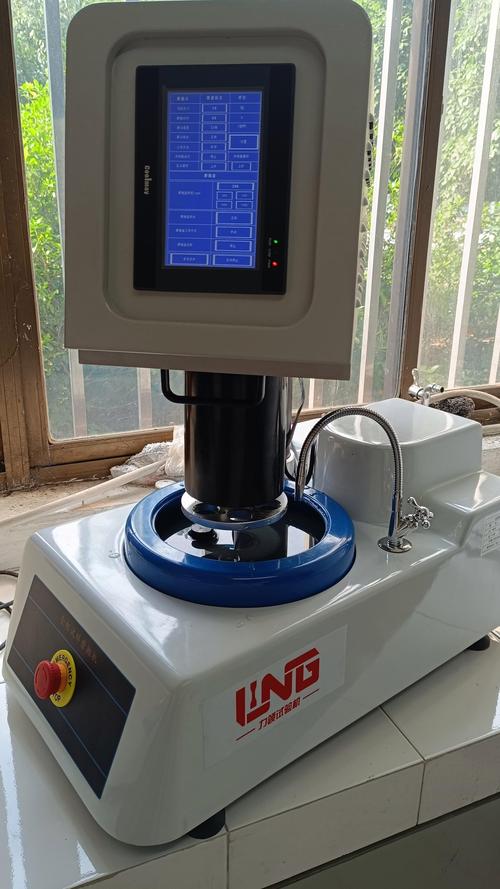

所以自动化程度越高，越要考察软件稳定性与售后响应速度。现在有些厂家提供远程诊断，挺好的。还有，自动加液系统一定要防堵，金刚石悬浮液很容易沉淀结块。最好选那种管路带自清洁的，虽然贵点，但省心一万倍。
手动磨抛机倒是简单，但累人啊。不过像司特尔那种底盘，平整度真是好，用十年都不变形。国内有些抄它的，用铸铁底座，也能用，但一年后就会因为振动而出现细微波纹——做SEM可能看不出来，但做纳米压痕就露馅了。
显微镜及图像分析：别被像素骗了
显微镜这块儿，蔡司、徕卡、奥林巴斯三座大山，没什么好说的。但我要吐槽的是图像分析软件。
很多厂家卖显微镜时捆绑自家软件，界面做得花里胡哨，自动评级功能却跟小孩玩具一样。我见过一个软件，对球化率的判断标准居然是圆度大于0.8就算球状，我天，那连蠕虫状都算进去了好吧。真正能参考GB/T 9441或ISO 945进行算法校准的软件，掰指头数就那么几家，而且多半是专业第三方开发的，比如MIAPS、ProImaging这些。
国产显微镜现在也能用了，比如上海和重庆的几个老牌厂，光路设计已经很成熟。但摄像头和软件还是短板。建议：显微镜可以买国产的，但摄像头和软件单独配进口的。这样性价比最高。
厂家服务：销售笑脸背后，是售后黑洞吗？
金相设备不是一锤子买卖，后续维修、校准、耗材供应才是大头。我遇到最离谱的一次：切割机主板烧了，厂家说“过保了，换主板8000”。我一怒之下自己拆开，发现就是电源模块的一个电容爆了，几块钱的事。那主板还是定制版的，不让用户自己修，螺丝都是异形的。所以买之前一定要问清保修政策、备件价格及技术资料开放程度。
有些厂家开始提供租赁和以旧换新服务，这对预算紧张的实验室挺友好。还有的可以签维保合同，一年几千块，随叫随到，蛮划算。
最后，给大家一个实在的建议：不管买哪家，验收时务必带上自己的典型试样，从头到尾跑一遍完整流程。别信演示样块，那都是人家反复调过的。自己的样能做好，才是真的好。
唉，不知不觉说了这么多。其实设备选型这事儿，没有最好，只有最合适。这几年的趋势是，国内头部厂家正在追平进口中端产品，但在极端稳定性和自动化细节上还有路要走。希望我这堆牢骚能帮你少走点儿弯路吧。完了，越写越像论文了，打住。
