上个月，老李半夜打来电话，声音都在抖。‘完犊子了！这次模子又崩了，料全部卡在模孔里，拉出来的丝全是竹节！’ 他做不锈钢微丝，0.05毫米那种，比头发丝还细。结果因为拉丝模内孔掉块，整批次报废，直接损失六位数。老李气的不是钱，是这家拉丝模厂家他合作三年了，一直说‘质量稳定’。结果呢？
说实话，我特别理解他。做线材加工的，谁没被模具坑过？嘴里说的寿命20吨，拉不到8吨就出现划痕；承诺公差±0.5微米，实测飘到2微米开外。可你打电话质问，厂家肯定回：‘您的润滑不行’‘拉拔速度太快’‘线材材质不好’ —— 反正永远不是模具的问题。对吧？
我干采购这些年，跑过的拉丝模厂家没有一百也有八十。从河北河间的小作坊，到安徽天长的老牌厂，再到珠三角那些号称‘德国技术’的新贵。见识过把回收料当原生料卖的，也遇过连激光测径仪都没有、纯靠老师傅手感的。今天不吐不快，聊聊我眼中的拉丝模江湖——不点名，只聊真实状况，你当故事听就行。
选拉丝模，我踩过的那些坑
第一次踩大坑是2016年。公司要拉铜包钢，直径从2.6拉到0.5毫米，选了河北一家报价最低的厂。样本送来，光洁度看着还行，价格比天长那边便宜40%。老板当场拍板。结果呢？首批300只模具，用到第三个月就开始批量出问题：模孔出口端崩口，铜层刮伤，断线率飙升。拆开一看，工作锥角度根本不是合同写的12度，有的14度，有的11度，一致性差得离谱。找厂家，人家说‘这是正常公差’。我差点没把检测报告甩他脸上。
那次损失的可不止模具钱。线材报废、停机、客户罚款……算下来，省的那40%早赔进去好几倍。后来才知道，那家厂所谓的‘模具’，套壳是买的成品，模芯是低价回收的硬质合金，烧结工艺更是一塌糊涂。内应力都没消除干净，拉几下就裂。可外行根本看不出来——外表都亮闪闪的。
还有一次更离谱。买聚晶金刚石模，厂家信誓旦旦说‘进口料’。用了不久发现寿命只有正常的一半。送第三方检测，里面掺杂了低品级金刚石微粉。再找那家，电话打不通了，公司注册地址是个民房。后来业内人说，这种‘打一枪换一个地方’的皮包公司太多了，根本没实体工厂，找个代工点贴牌就卖。
这些血泪史让我明白一个道理：拉丝模这玩意儿，光看样品没用，必须去厂里看过程。看他们的原料来源、烧结炉、磨削设备、检测手段。更要看他们做没做过你的线材牌号。很多厂什么模具都敢接，其实压根没专攻方向。
国内拉丝模的江湖，水有多深
这些年跑下来，国内拉丝模厂家大致聚成了几个圈子，各有各的玩法。
河北河间一带，应该算是产量最大的。大到什么程度？当地朋友说，高峰时大小厂家上千家，现在经过环保整治，也有几百家。这里以硬质合金模为主，从钢丝、铜丝到铝丝，粗中拉市场基本被包揽。价格是真便宜：一个普通的硬质合金拉丝模，别处卖三四十，这边可能只要二十块。但一致性嘛……得碰运气。有的厂开始上自动化磨床，品控好了不少；但还有很多小作坊，模具全靠手工打磨，精度靠老师傅的眼力。适合对公差要求不高、用量大的粗拉工序。
安徽天长，历史可能最久。做铜线、微细线模具出名，天然金刚石模是他们的强项。天长有家老牌厂，据说给国内光纤企业供模，模孔圆度能控制在0.2微米以内——这个数字什么概念？一根头发直径的千分之一。但价格也感人，一个模芯几千块都算正常。天长厂家相对规范些，不少通过了ISO，检测设备也齐全。不过他们交货周期偏长，服务上不如南方灵活。
珠三角这边，以东莞、深圳为主。特点是什么？反应快、服务好、配套全。你发个图纸，三天能出样；出了问题，工程师第二天就能到现场。他们主打高端市场，比如汽车轮胎钢丝、切割钢丝、电子线材，大量用聚晶金刚石模（PCD）和CVD涂层模。有些厂引进瑞士磨床、德国抛光机，确实舍得投设备。但这里面也有浑水摸鱼的——租个豪华办公室，样品从别家拿，接单后转包给河间或天长的小厂。采购不深入看厂，很容易被忽悠。
另外浙江宁波、江苏宜兴也有些不错的厂，规模不大但专注细分领域，比如异形拉丝模、绞线模。不过整体来说，国内拉丝模行业集中度很低，据中国模具工业协会的数据，规模以上企业（年销售额2000万以上）占比可能不到15%。大量小厂靠低价活着，技术升级缓慢。
对了，有个细节可能很多人没注意：不少厂家标称的‘寿命’，是在特定条件下测的——减速拉拔、润滑充分、线材表面无缺陷。但实际生产哪有那么理想？所以厂家给的寿命，你打个六折再参考比较现实。
金刚石、硬质合金还是涂层？别被名字晃点
材质这东西，外行看热闹，内行看门道。厂商嘴里蹦几个英文缩写，你就懵了。其实核心就四类：
硬质合金（钨钢）：最普遍的，含钴量决定韧性，晶粒度决定耐磨性。粗拉大规格线材就用它，成本低。但注意，同样叫YG8，不同厂家的烧结工艺差异巨大，寿命能差两三倍。判断好坏有个土办法：砸开一个，看断口——细腻均匀的才是好料，有气孔、粗晶的赶紧换厂家。

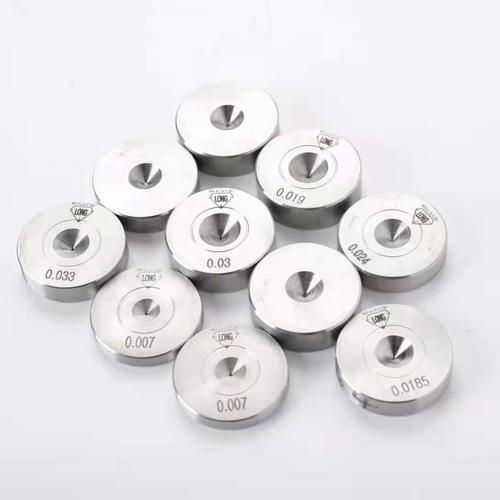

天然金刚石：贵，但表面光洁度无可替代，拉细丝、超细丝（直径0.02毫米以下）几乎必用。问题是天然金刚石脆，有方向性，模孔加工难度极高，会做的厂家不多。而且货源不稳定，好料越来越稀缺。
聚晶金刚石（PCD）：人工合成，各向同性，耐磨性比硬质合金高百倍，比天然金刚石抗冲击。现在中拉、细拉越来越多用PCD代替。但PCD也分三六九等，美国元素六（Element Six）的料和国产料，价格差几倍，寿命差也差几倍。有的厂家用进口料基体，自己烧结，性能可以接近纯进口模。
CVD金刚石涂层：在硬质合金模孔内沉积一层纯金刚石膜。这技术说起来高大上，实际呢？涂层结合力是关键。我见过所谓‘CVD模’，拉几吨料涂层就脱落了，跟笑话一样。好的CVD涂层确实能大幅提升寿命，但国内能稳定做好的厂家很少，设备投资大，工艺know-how深。买这类模，最好让厂家提供第三方涂层附着力检测报告，别只听PPT上的参数。
至于怎么选？简单粗暴：粗拉大规格（直径＞1毫米）用硬质合金；中拉（0.2-1毫米）可以考虑PCD或涂层；细拉微拉（＜0.2毫米）上天然金刚石或高端PCD。但这是原则，具体还得看线材材质硬度、拉拔速度、润滑条件。
找对拉丝模厂家，其实有几个笨办法
说了这么多，到底怎么选厂家？以我十多年采购经验，有几个笨但有效的招：

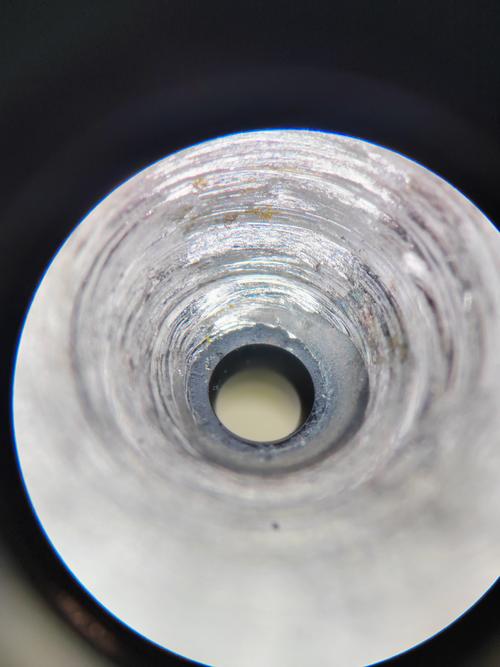

1. 别只看样品，看在制品。样品可以特意精修，但车间里正在加工的模具不会造假。看他们的磨削设备：是手动仿形磨，还是五轴数控磨？看检测设备：有没有激光测径仪、轮廓仪、显微镜？如果连个像样的检测室都没有，你信他说的公差？
2. 问他们做过你的线材牌号没有。比如你拉SUS304不锈钢，他们如果只做过低碳钢丝，那模具设计完全两码事。不锈钢粘模，需要更大的工作锥角度、更好的抛光。没经验积累的厂家，给你做的模具大概率水土不服。
3. 让厂家提供寿命试模报告，而且你要参与。指定你的线材、你的润滑剂、你的拉拔机参数，连续拉，看多久出问题。别信厂家自己测的数据。我曾让三家厂同时试模，结果一家宣称50吨的，12吨就翻车；另一家宣称20吨的，硬扛到22吨还稳定。高下立判。
4. 考察他们的模具一致性与返修能力。好厂家不只做新模厉害，修模同样重要。一只PCD模，修磨三四次还能保持精度，那才是本事。问清楚套壳材质、模芯固定方式（热装还是胶粘）、修磨周期和费用。这些细节决定长期成本。
5. 别迷信进口，也别贬低国产。进口高端模确实好，比如日本住友、美国泛亚，但价格是天价，交货期还长。国产头部厂家进步很快，不少已经给跨国线材企业供货。关键是根据你的产品定位来选：做利润微薄的普通铁丝，没必要上进口模；但做电子引脚、医疗导丝这类高附加值产品，好的国产高端模甚至进口模，反而是性价比最高的。

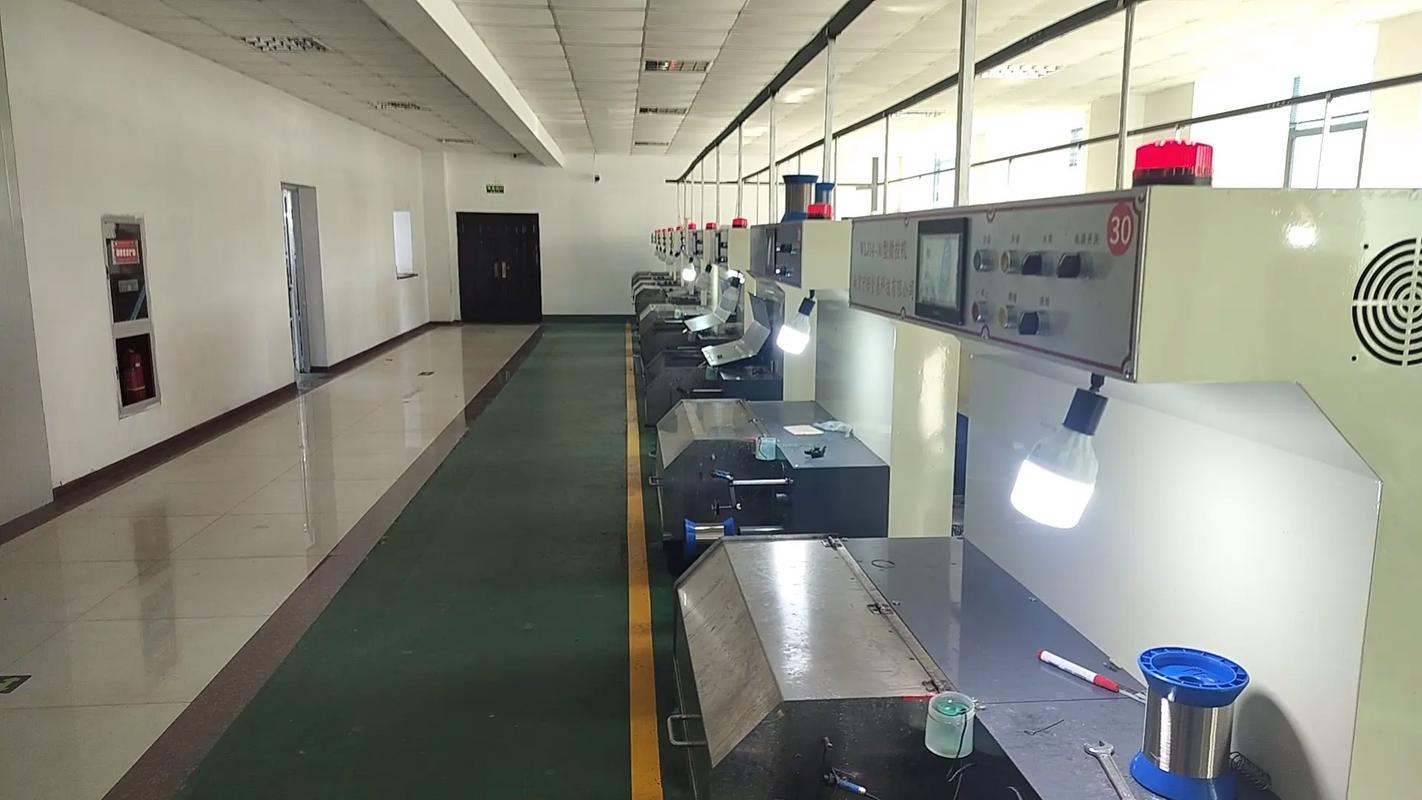

最后说回老李。那次事故后，我帮他联系了珠三角一家厂，专门做微丝PCD模的。老板技术出身，亲自给老李优化了模具参数：压缩区角度改了1度，定径带缩短0.2毫米，润滑锥增加了个小倒角。就这么一调整，寿命从之前的8吨蹦到22吨，竹节现象彻底消失了。老李后来跟我说：‘早知道为这点参数，折腾了我半年！’
是啊，拉丝模这行，细节里藏着魔鬼。而那些沉下心来做技术的拉丝模厂家，总会发光——只是需要你多点耐心去找，多点智慧去试。买模具不是一锤子买卖，是找个懂你工艺的搭档。祝各位线材同行，都能找到那个对的‘搭档’。
